FM18W08-PG

产品分类: 铁电存储器(FRAM)
产品描述: 2.7V 5.5V Parallel PDIP-28 通孔安装
供应商型号: CY-FM18W08-PG
供应商:
标准整包数: 1

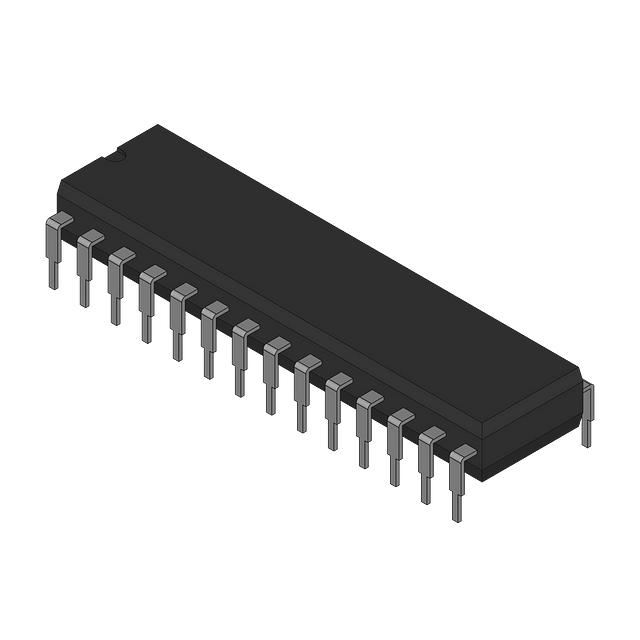

RAMTRON INTERNATIONAL 铁电存储器(FRAM) FM18W08-PG

FM18W08-PG概述


    产品简介


    产品类型:FM18W08 是一款由赛普拉斯半导体公司生产的256千比特非易失性内存芯片,采用先进的铁电工艺制造。
    主要功能:它是一种铁电随机存取存储器(F-RAM),具有非易失性的特点,但在其他方面则类似于RAM。它能够在无需电池的情况下实现数据保存,避免了可靠性问题、功能缺陷和系统设计复杂性。
    应用领域:适用于需要频繁或快速写入的非易失性存储器应用,如工业自动化、汽车电子、医疗设备等。

    技术参数


    - 容量:256千比特
    - 组织方式:32,768 x 8位
    - 耐久性:高达100万亿次读写
    - 数据保留时间:在+75℃下可达38年
    - 无延迟写入:即刻完成写入操作
    - 工作电压范围:2.7V至5.5V
    - 活动电流:12mA
    - 待机电流:20μA(典型值)
    - 工作温度范围:-15℃ 至 +85℃
    - 封装形式:28针“绿色”/符合RoHS标准的PDIP封装

    产品特点和优势


    1. 高耐久性:FM18W08 能够进行高达100万亿次的读写操作,远超其他类型的非易失性存储器。
    2. 数据保留:在高温条件下(+75℃)能够保持数据长达38年,减少了因频繁写入而导致的数据丢失风险。
    3. 无延迟写入:数据立即写入非易失性存储区,避免了传统EEPROM类型的写入延迟。
    4. 卓越的可靠性:无需电池即可实现非易失性存储,适用于需要高度可靠性的应用场合。
    5. 宽电压操作:支持2.7V至5.5V的工作电压范围,适应不同电压需求的应用环境。

    应用案例和使用建议


    应用场景:在工业自动化系统中,需要频繁更新状态信息以确保实时性;在汽车电子中,用于记录行驶里程和故障信息;在医疗设备中,用于安全存储患者数据。
    使用建议:
    - 在使用过程中,必须确保电源电压(VDD)始终处于数据表规定的范围内,否则可能导致错误的操作。
    - 设计时需注意/CE信号的有效脉冲,防止无效触发。
    - 需要对电源上升和下降时间进行适当的控制,确保数据稳定传输。

    兼容性和支持


    - 兼容性:FM18W08 的引脚布局兼容 JEDEC 32Kx8 SRAM 和 EEPROM,因此可直接替代这些设备,便于现有系统的升级。
    - 厂商支持:提供详细的技术文档和全面的技术支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:无法正确读取或写入数据
    解决方案:检查电源电压是否符合要求,确保/CE和/WE信号正确地设置和保持。
    2. 问题:出现意外的电力中断导致数据丢失
    解决方案:在电力供应不稳的情况下,可以采用备用电源方案来保证系统的持续运行。
    3. 问题:频繁的电源开关导致系统不稳定
    解决方案:增加滤波电路以减少电压波动的影响,或者通过软件算法来增强数据完整性保护。

    总结和推荐


    综合评估:FM18W08 作为一款铁电随机存取存储器,在频繁写入的环境中表现出色,且具有非常高的耐久性和数据保留能力。它是一款集高性能、高可靠性和广泛温度范围于一体的优秀非易失性存储器解决方案。
    推荐使用:对于需要频繁或快速写入数据且对系统可靠性有严格要求的应用场合,强烈推荐使用FM18W08。此外,其宽电压范围和业界标准的引脚布局使得它可以轻松集成到各种现有的系统中,为开发工程师提供了极大的灵活性。

FM18W08-PG参数

参数
组织 -
数据保留时长 -
接口类型 Parallel
最大访问时间 -
存储容量 -
最大工作供电电压 5.5V
最小工作供电电压 2.7V
通用封装 PDIP-28
安装方式 通孔安装
零件状态 停产
包装方式 管装

FM18W08-PG厂商介绍

Ramtron International是一家领先的非易失性铁电随机存取存储器(FRAM)制造商,专注于为各种应用提供高性能、低功耗的存储解决方案。其主营产品包括:

1. FRAM存储器:非易失性存储器,能在断电后保持数据,具有快速读写速度和高耐用性。
2. 串行FRAM产品:适用于需要小尺寸和低功耗的应用,如智能卡、传感器和医疗设备。
3. 并行FRAM产品:提供更高的数据吞吐量,适用于需要快速数据访问的应用,如工业控制和汽车电子。
4. I2C FRAM:通过I2C接口提供非易失性存储,适用于需要简单接口和低功耗的应用。

Ramtron International的优势在于其FRAM技术的独特性能,包括:

- 快速读写速度:比传统EEPROM快100倍。
- 高耐用性:写入次数可达10^15次,远超其他非易失性存储技术。
- 低功耗:在保持数据时几乎不消耗能量。
- 宽温度范围:能够在-40°C至+85°C的温度范围内稳定工作。

这些特性使得Ramtron的产品在需要快速数据访问、高可靠性和低功耗的应用中具有明显优势。

FM18W08-PG数据手册

厂牌 PDF简要描述 下载
RAMTRON INTERNATIONAL 铁电存储器(FRAM) RAMTRON INTERNATIONAL FM18W08-PG FM18W08-PG数据手册

FM18W08-PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.2625 ¥ 115.5384
25+ $ 13.6732 ¥ 113.5463
50+ $ 13.0838 ¥ 111.5543
100+ $ 12.8481 ¥ 110.5583
300+ $ 12.7302 ¥ 109.5622
500+ $ 12.6123 ¥ 108.5662
1000+ $ 12.2587 ¥ 103.5861
5000+ $ 12.2587 ¥ 103.5861
库存: 8937
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 115.53
