CY15B104QN-50SXI

产品分类: 铁电存储器(FRAM)
产品描述: FRAM, 4MB, SPI接口
供应商型号: 3227301
供应商: 海外现货
标准整包数: 1

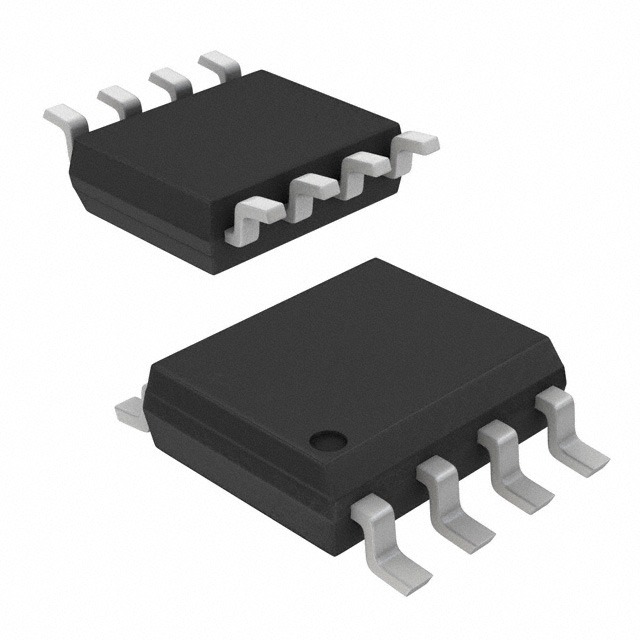

INFINEON TECHNOLOGIES 铁电存储器(FRAM) CY15B104QN-50SXI

CY15B104QN-50SXI概述

    CY15B104QN/CY15V104QN: Excelon™ LP 4-Mbit (512K × 8) Serial (SPI) F-RAM

    产品简介


    CY15B104QN 和 CY15V104QN 是 Cypress Semiconductor Corporation 生产的 Excelon™ LP 4-Mbit (512K × 8) 串行(SPI)铁电随机存取存储器(F-RAM)。这类产品主要应用于需要频繁写入操作的数据收集系统和工业控制系统中。F-RAM 的独特功能在于其高速写入能力和极高的耐用性,使其成为替代传统串行闪存和 EEPROM 的理想选择。

    技术参数


    - 容量: 4 Mbit (512K × 8)
    - 接口: 串行外设接口(SPI)
    - 最大频率: 50 MHz
    - 数据保持时间: 151 年
    - 读写周期: 1000 万亿次(10^15 次)
    - 供电电压: CY15V104QN (1.71 V 至 1.89 V); CY15B104QN (1.8 V 至 3.6 V)
    - 工作温度: 商业级 (0 °C 至 +70 °C), 工业级 (-40 °C 至 +85 °C)
    - 封装形式: 8 引脚 SOIC 和 8 引脚 GQFN

    产品特点和优势


    1. 无延迟写入:无需等待写入完成即可执行下一操作,显著提高了系统效率。
    2. 高可靠性:高达 1000 万亿次的读写周期,远超传统非易失性存储器。
    3. 低功耗:在多种操作模式下具有低功耗特性,适用于电池供电的应用。
    4. 宽电压范围:适合不同的电源环境,增加系统的灵活性。
    5. 硬件和软件保护:提供写保护功能,确保数据安全。
    6. 独特的识别功能:包含唯一 ID 和序列号,便于系统管理和身份验证。

    应用案例和使用建议


    CY15B104QN 和 CY15V104QN 常用于数据收集和工业控制领域。例如,在传感器节点中,F-RAM 可以快速记录环境数据,并通过 SPI 接口传输到主控系统。在工业控制系统中,它们可用于实时数据日志记录,保证即使在断电后也能恢复完整数据。
    使用建议:
    - 在系统设计时,确保 SPI 信号线和电源线的布局合理,减少干扰。
    - 利用其写保护功能,在必要时保护关键数据不受意外修改。

    兼容性和支持


    CY15B104QN 和 CY15V104QN 采用标准的 SPI 接口,与大多数微控制器和嵌入式系统兼容。Cypress 提供详细的技术文档和支持服务,确保用户能够顺利集成和使用这些 F-RAM。

    常见问题与解决方案


    - Q: 写操作速度慢怎么办?
    - A: 确保使用最高频率(50 MHz)的 SPI 接口。检查引脚配置和时序,确保没有延迟。

    - Q: 数据丢失怎么办?
    - A: 检查写保护状态,确保未启用写保护。确保电源稳定,避免断电导致的数据损坏。

    - Q: 如何设置写保护?
    - A: 使用 WREN 命令使能写入,然后使用 WRDI 命令禁用写入。可以通过读取状态寄存器来确认写保护状态。

    总结和推荐


    CY15B104QN 和 CY15V104QN 非常适合需要高频写入和长数据保持时间的应用。其高耐久性和低功耗特性使其成为工业控制和数据采集的理想选择。无论是商业还是工业级应用,这些 F-RAM 都是值得推荐的产品。建议在系统设计中优先考虑这些型号,特别是在追求高性能和可靠性的应用场景中。

CY15B104QN-50SXI参数

参数
最大访问时间 -
存储容量 -
最大工作供电电压 -
最小工作供电电压 -
组织 512K x 8
数据保留时长 -
接口类型 SPI
通用封装 SOIC
安装方式 贴片安装
包装方式 管装

CY15B104QN-50SXI厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY15B104QN-50SXI数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 铁电存储器(FRAM) INFINEON TECHNOLOGIES CY15B104QN-50SXI CY15B104QN-50SXI数据手册

CY15B104QN-50SXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
