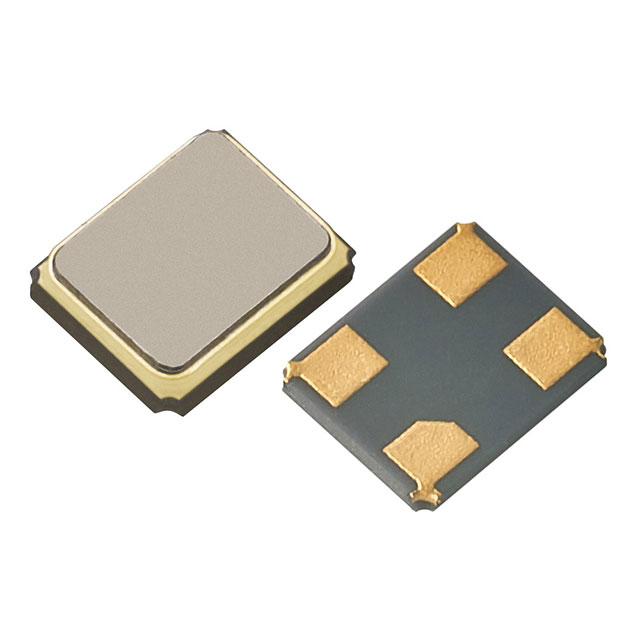

R2016-32.000-8-F-1010-EXT-TR

产品分类: 无源晶振
产品描述: 8pF ±10ppm ±10ppm 32MHz 100Ω 贴片安装 2mm*1.6mm*500μm
供应商型号: 2151-R2016-32.000-8-F-1010-EXT-TR-ND
供应商: Digi-Key
标准整包数: 1
RALTRON ELECTRONICS 无源晶振 R2016-32.000-8-F-1010-EXT-TR

R2016-32.000-8-F-1010-EXT-TR概述

    SURFACE MOUNT CRYSTAL R2016 技术手册解析

    1. 产品简介


    SURFACE MOUNT CRYSTAL(表面贴装晶体)是Raltron Electronics公司推出的系列型号为R2016的产品。该晶体主要用于高频电路中的时钟信号生成,具有超小型和超薄设计,非常适合高密度应用场合。本产品采用自动装配方式,能够轻松集成到自动化生产线中,降低了人工操作的成本和风险。

    2. 技术参数


    - 频率范围:16.000 MHz 到 72.000 MHz
    - 工作模式:基频模式
    - 最大ESR(等效串联电阻):
    - 16.000 MHz 到 20.999 MHz:200 Ω
    - 21.000 MHz 到 25.999 MHz:120 Ω
    - 26.000 MHz 到 37.999 MHz:100 Ω
    - 38.000 MHz 到 72.000 MHz:60 Ω
    - 频率容差:±50 ppm(标准),±10 ppm 和 ±20 ppm 可用
    - 温度稳定性:±50 ppm(标准),±10 ppm、±20 ppm、±30 ppm 可用
    - 工作温度范围:标准为 0°C 至 +70°C,扩展为 -40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - 老化率:第一年 ±2 ppm
    - 负载电容:8 pF 到 32 pF 或谐振频率
    - 旁路电容:≤3.5 pF
    - 驱动功率:≤100 µW

    3. 产品特点和优势


    R2016系列表面贴装晶体具有以下显著特点:
    - 超小体积和超薄设计:可有效减小PCB面积,提高空间利用率。
    - 自动化装配可能性:降低了人力成本和装配错误的风险。
    - 高稳定性:提供多种频率稳定性选项,适合不同应用场景需求。
    - 良好的高温耐受性:可在-40°C至+85°C范围内正常工作,确保在恶劣环境下的可靠性能。

    4. 应用案例和使用建议


    应用案例
    - 移动通信设备:用于手机、平板电脑等便携式设备中的时钟同步。
    - 物联网设备:在智能家居、智能穿戴设备等IoT设备中作为精确的时间基准。
    - 网络设备:路由器、交换机等通信设备中需要高精度的时钟信号源。
    - 汽车电子:用于发动机控制单元、安全气囊系统等关键控制系统中。
    使用建议
    - 在焊接过程中,需严格遵循推荐的回流焊曲线参数,以确保晶体的质量不受影响。
    - 根据实际应用的需求选择合适的负载电容,避免过度加载导致的性能下降。
    - 在高温环境下使用时,建议选用扩展工作温度范围(-40°C至+85°C)的型号,以保证稳定运行。

    5. 兼容性和支持


    R2016系列晶体与市场上主流的SMT(表面贴装技术)兼容,可直接替换现有的同类产品,无需改变现有的生产流程。Raltron Electronics还提供了详尽的技术支持和售后服务,确保客户能够顺利使用并维护这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 检查焊接温度曲线,确认回流焊参数正确;检查焊点质量,必要时进行补焊。 |
    | 设备开机无反应 | 确认晶体与其它组件连接正确;检查电源电压和信号线路是否正常。 |
    | 频率不稳定 | 检查负载电容值是否符合规格;确认使用环境温度是否超出产品的工作范围。 |

    7. 总结和推荐


    总体而言,Raltron Electronics的R2016系列表面贴装晶体凭借其紧凑的尺寸、高精度的频率稳定性和广泛的温度适应能力,在多个领域展现出卓越的应用潜力。对于需要高可靠性、高性能时钟信号的应用场景,本产品无疑是一个极佳的选择。强烈推荐在高端消费电子产品、工业控制设备及车载电子系统等领域优先考虑使用该系列产品。

R2016-32.000-8-F-1010-EXT-TR参数

参数
驱动电平 -
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 100Ω
频率 32MHz
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
