R2520-12.000-8-1030-EXT-TR

产品分类: 无源晶振
产品描述: 8pF ±10ppm ±30ppm 12MHz 180Ω 贴片安装 2.5mm*2mm*650μm
供应商型号: 4165972
供应商: 海外现货
标准整包数: 3000

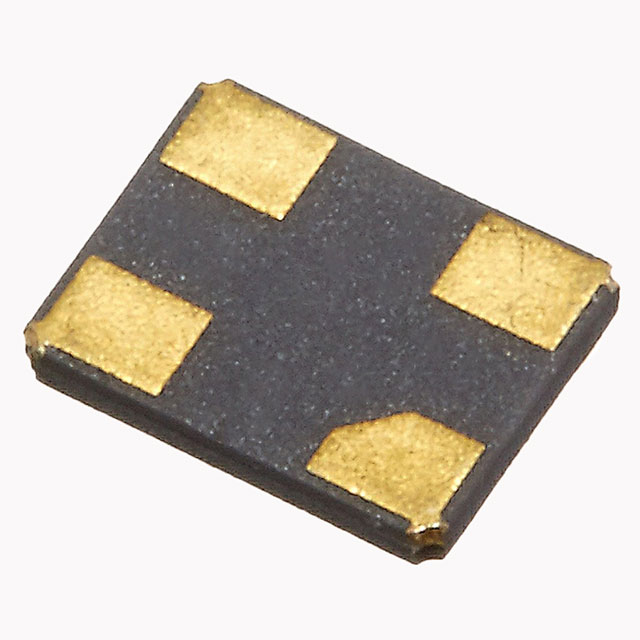

RALTRON ELECTRONICS 无源晶振 R2520-12.000-8-1030-EXT-TR

R2520-12.000-8-1030-EXT-TR概述

    表面贴装晶体(Surface Mount Crystal)——R2520-12.000-8-1030-EXT-TR

    产品简介


    本篇技术手册介绍了R2520-12.000-8-1030-EXT-TR型号的表面贴装晶体。该晶体主要用于时钟电路中,用于提供稳定的时钟信号。其主要功能是为电子设备提供精确的时序基准,从而确保系统稳定运行。该产品的应用领域广泛,包括但不限于计算机、通信设备、仪器仪表、汽车电子以及工业控制等领域。

    技术参数


    | 参数名称 | 规格 |

    | 额定频率 | 12.000 MHz |
    | 振荡模式 | 基频 |
    | 25℃时频率容差 | ≤±10 ppm |
    | 温度范围内频率稳定性 | ≤±30 ppm |
    | 工作温度范围 | -40℃至+85℃ |
    | 存储温度范围 | -40℃至+85℃ |
    | 年老化率 | ≤±3 ppm/年 |
    | 负载电容 | 8 pF |
    | 等效串联电阻 | ≤100Ω |
    | 并联电容 | ≤7 pF |
    | 驱动功率 | ≤500 μW |
    | 冲击耐受 | ±5 ppm,75 cm自由落体冲击 |
    | 回流焊条件 | 260℃±5℃,最多10秒 |

    产品特点和优势


    R2520-12.000-8-1030-EXT-TR表面贴装晶体具有卓越的温度稳定性(-40℃至+85℃),即使在极端环境下也能保持高精度。此外,其频率容差仅为±10 ppm,这使得它在需要高度精确时钟基准的应用中表现出色。相比传统晶体,它还具备出色的年老化率(≤±3 ppm/年),能够在长时间运行后仍保持高度精准。

    应用案例和使用建议


    R2520-12.000-8-1030-EXT-TR晶体常用于需要稳定时钟信号的应用场景,例如电信基础设施中的传输设备。实际应用中,为了确保最佳性能,在安装过程中需要注意以下几点:
    1. 正确选择负载电容:选择合适的负载电容值以确保晶体工作在正确的频率范围内。
    2. 热管理:在设计时要考虑到热的影响,尤其是在高温环境下。
    3. 防静电措施:在装配过程中采取适当的防静电措施,以防止损坏晶体。

    兼容性和支持


    R2520-12.000-8-1030-EXT-TR表面贴装晶体符合RoHS、REACH SVHC以及无卤素标准,确保在环境保护方面符合规范。该产品也经过严格的回流焊条件测试,确保与现代SMT工艺的良好兼容性。厂家提供全面的技术支持,包括详细的技术文档、应用指南及售后服务。

    常见问题与解决方案


    - 问题:晶体无法正常工作。
    - 解决方案:检查焊接点是否良好,确认电路设计符合晶体的工作条件。
    - 问题:设备启动时出现不稳定现象。
    - 解决方案:确认负载电容是否符合要求,并考虑是否有其他干扰因素。
    - 问题:晶体运行一段时间后精度下降。
    - 解决方案:检查是否由于热效应或静电损伤导致,可考虑使用更好的防护措施。

    总结和推荐


    综上所述,R2520-12.000-8-1030-EXT-TR表面贴装晶体凭借其出色的温度稳定性、频率精度及年老化率,在众多应用场景中表现出色。鉴于其高性能及广泛的适用范围,我们强烈推荐使用该型号晶体。

R2520-12.000-8-1030-EXT-TR参数

参数
等效串联电阻 180Ω
频率 12MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±30ppm
频率容差 ±10ppm
长*宽*高 2.5mm*2mm*650μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

R2520-12.000-8-1030-EXT-TR厂商介绍

Raltron Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和电源管理。
2. 半导体:包括二极管、晶体管、集成电路等,是现代电子设备的核心组件。
3. 连接器和接口:用于电子设备之间的连接和数据传输。
4. 传感器和执行器:用于监测环境变量和控制机械运动。
5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

Raltron Electronics的优势在于:

- 广泛的产品线:提供多种电子元件,满足不同客户的需求。
- 质量保证:严格筛选供应商,确保元件的可靠性和性能。
- 快速响应:对市场变化快速反应,及时提供所需元件。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 全球网络:拥有广泛的全球分销网络,能够快速将产品送达世界各地的客户手中。

R2520-12.000-8-1030-EXT-TR数据手册

厂牌 PDF简要描述 下载
RALTRON ELECTRONICS 无源晶振 RALTRON ELECTRONICS R2520-12.000-8-1030-EXT-TR R2520-12.000-8-1030-EXT-TR数据手册

R2520-12.000-8-1030-EXT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
