1.30.275.502/0000

产品分类:
厂牌: RAFI
产品描述:
供应商型号: BN-1.30.275.502/0000
供应商: 海外现货
标准整包数: 1
RAFI  1.30.275.502/0000

1.30.275.502/0000概述

    # RAFIX 22 FS+ – 技术手册解读

    1. 产品简介

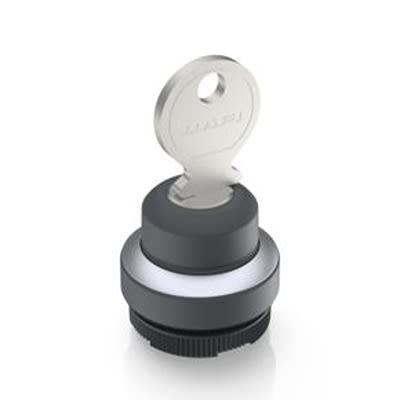

    RAFIX 22 FS+ 是一款紧凑型钥匙锁开关,专为工业及消费类电子设备设计。它具有圆形锁柱设计,外观简洁,且提供了可靠的功能性,是需要高安全性与精确控制的理想选择。这款产品广泛应用于各种电子设备中,例如工业自动化、医疗设备、通信设备和家用电器等领域。

    2. 技术参数


    以下是 RAFIX 22 FS+ 的主要技术参数:
    | 参数 | 规格 |

    | 前面板颜色 | 银色金属色 |
    | 锁柱形式 | 圆形 |
    | 锁柱直径 | Φ 29.8 mm |
    | 整体高度 | 44.1 mm |
    | 安装深度(PCB) | 9.2 mm |
    | 安装深度(前板) | 27 mm |
    | 安装孔直径 | 22.3 mm |
    | 钥匙网格尺寸 | 30 × 30 mm |
    | 转动角度 | 1 × 90° 和 1 × 40° |
    | 接触功能 | 闩锁:1 次旋转 90°;瞬时:1 次旋转 40° |
    | 寿命(操作次数) | 瞬时:30 万次;闩锁:5 万次;带钥匙模式:3 万次 |
    | B10 寿命 | 瞬时:40 万次;闩锁:6.5 万次;带钥匙模式:4 万次 |
    | 防护等级(正面) | IP65(符合 DIN EN 60529 标准) |
    | 工作温度范围 | -25°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +80°C |
    | 静电放电强度(锁/接触) | 15 kV |
    | 静电放电强度(钥匙/面板) | 15 kV |
    | 符合标准 | IEC 60068-2-14、-30、-33、-78 |
    | RoHS 和 REACH 合规性 | 是 |

    3. 产品特点和优势


    特点
    - 高可靠性:使用寿命长,适合频繁操作的场景。
    - 多功能性:支持两种转动角度,可满足多种操作需求。
    - 防护能力:具备 IP65 等级防护,能够在恶劣环境下稳定工作。
    - 兼容性强:提供主流安装方式,易于集成到不同类型的设备中。
    - 环保设计:符合 RoHS 和 REACH 标准,满足现代环保要求。
    优势
    - 安全性能卓越:独特的钥匙锁定机制确保操作权限管理。
    - 耐用性强:设计寿命长,减少维护成本。
    - 适应性强:适应从极寒到高温的多种工作环境。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化:用于控制面板中的紧急停止按钮。
    - 医疗设备:作为关键设备的启停开关,确保安全性。
    - 家用电器:作为特定模式切换开关,提升用户体验。
    使用建议
    - 在高振动或潮湿环境中使用时,建议对锁具进行定期检查。
    - 如需长时间存储,应避免极端温度环境以延长使用寿命。
    - 结合外部电路设计,合理分配瞬时与闩锁功能的使用场景。

    5. 兼容性和支持


    兼容性
    RAFIX 22 FS+ 采用标准化接口设计,与主流 PCB 板材和面板均兼容,适用于多种工业标准(如 IEC 60947-5-1)。
    支持
    RAFI 提供全面的技术支持和售后服务,用户可通过官网获取更多详细信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 钥匙无法插入 | 确认钥匙网格位置是否正确,清洁锁孔。 |
    | 开关操作阻力过大 | 检查锁柱是否有灰尘或污垢积聚。 |
    | 开关损坏 | 更换新品,并检查安装工艺是否规范。 |

    7. 总结和推荐


    综合评估
    RAFIX 22 FS+ 是一款高品质、高性能的钥匙锁开关,凭借其优异的设计和强大的技术指标,成功满足工业和民用领域的多种需求。它不仅在操作寿命和防护等级上表现优异,还通过了严格的环保认证,是一款值得信赖的产品。
    推荐意见
    我们强烈推荐 RAFIX 22 FS+ 给需要高安全性、高可靠性的设备制造商。无论是用于工业自动化还是日常家电,这款开关都能完美胜任。

    若需进一步了解或采购,请访问 [RAFI 官网](www.rafi.de) 获取更多详细信息。

1.30.275.502/0000参数

参数
包装方式 散装

1.30.275.502/0000厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.30.275.502/0000数据手册

厂牌 PDF简要描述 下载
RAFI RAFI 1.30.275.502/0000 1.30.275.502/0000数据手册

1.30.275.502/0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
