1.30.272.027/2200

产品分类:
厂牌: RAFI
产品描述:
供应商型号: BN-1.30.272.027/2200
供应商: 海外现货
标准整包数: 1

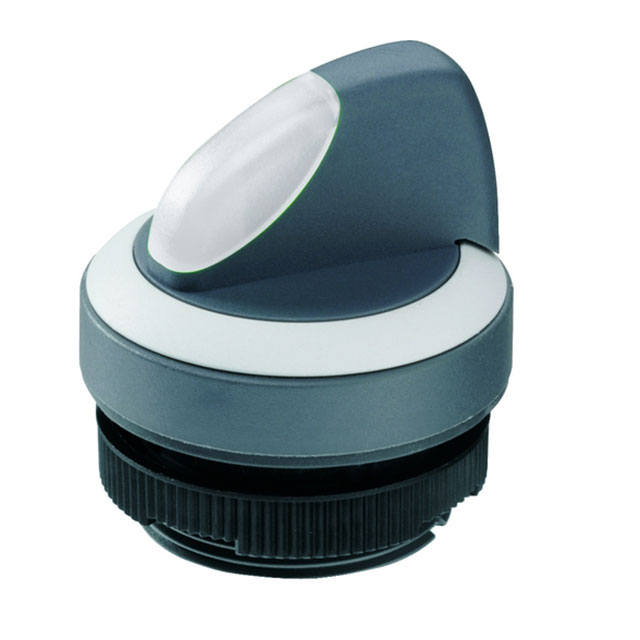

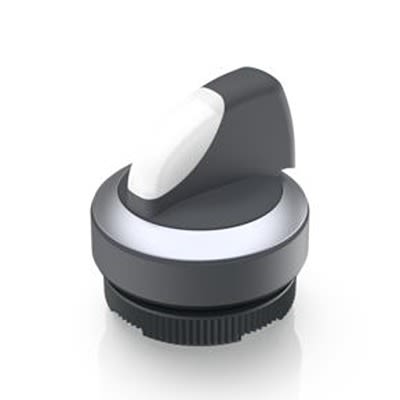

RAFI  1.30.272.027/2200

1.30.272.027/2200概述

    RAFIX 22 FS+ 快速且轻薄的控制组件

    产品简介


    RAFIX 22 FS+ 是一款创新的控制组件系列,专为现代工业设计而打造。这款产品结合了先进的技术和新材料,提供了高速连接、紧凑设计及多样化选择等多种优势。无论是用于控制面板还是机器操作界面,RAFIX 22 FS+ 都能完美适配,适用于多种应用领域,如工业自动化、机械设备控制、人机交互系统等。

    技术参数


    - 连接类型:支持快速连接终端(QC)和印刷电路板(PCB)两种类型。
    - 工作环境温度:-25°C 至 +70°C(工作环境),-40°C 至 +80°C(存储温度)。
    - 机械寿命:1,000,000 次瞬时操作 / 500,000 次锁定操作。
    - 防护等级:至少 IP65,部分型号可达 IP65/IP69K。
    - 电气特性:
    - 低电压:5V/1mA 起,采用金接触。
    - 高压:高达 250V/4A,采用银接触。
    - 安装尺寸:面板切口直径 22.3mm,适合 IEC 60947-5-1 标准。
    - 其他规格:最大负荷 100N,最小安装间隙 30x30mm,安装深度仅 27mm(含 LED 卡扣和电缆端子)。

    产品特点和优势


    1. 高速连接:无论使用 PCB 还是 QC 终端,均可实现快速、高效的连接方式。
    2. 超薄设计:采用极低的安装深度,厚度仅为 9.2mm(带 PCB),使整体设计更加轻薄美观。
    3. 高度可定制化:提供多样化的操作元件,包括圆形或方形操作头,颜色丰富的前端环,以及不同类型的指示灯。
    4. 优异的防护性能:达到 IP65 的防水防尘标准,某些型号甚至具备更高的 IP69K 等级。
    5. 可靠的操作寿命:超过 1,000,000 次的瞬时操作能力,确保长时间稳定运行。

    应用案例和使用建议


    1. 工业自动化:在自动化生产线中,RAFIX 22 FS+ 可以集成于各种控制面板,提供可靠的输入输出接口。
    2. 机械设备控制:例如在机床、输送设备上,RAFIX 22 FS+ 可帮助实现精准操作和状态显示。
    3. 人机交互系统:可以用于各类控制面板,增强用户体验,通过丰富的色彩和高亮度 LED 提供直观反馈。
    使用建议:
    - 在批量生产中优先选用 PCB 接线方式,可以简化装配流程并减少组装错误。
    - 选择 QC 接线方式时,应确保足够的空间以容纳电缆和终端设备。

    兼容性和支持


    RAFIX 22 FS+ 控制组件系列可以与多种型号的操作按钮、选择开关、钥匙锁开关等配合使用。制造商提供广泛的技术支持和配件供应,包括 LED 灯条、专用工具等。

    常见问题与解决方案


    1. 问题:安装过程中遇到固定困难。
    - 解决办法:使用附带的固定扳手确保正确安装。
    2. 问题:不同颜色的指示灯无法正常工作。
    - 解决办法:检查是否选择了合适的 LED 灯座,或尝试更换 LED。

    总结和推荐


    综上所述,RAFIX 22 FS+ 以其高效连接、紧凑设计和高度可定制性,在工业控制领域展现出强大的竞争力。无论是对现有系统的升级,还是新项目的设计,RAFIX 22 FS+ 都是一款值得推荐的选择。如果您需要一款兼具性能和美学的控制组件,RAFIX 22 FS+ 将是一个理想之选。

1.30.272.027/2200参数

参数
零件状态 在售
包装方式 散装

1.30.272.027/2200厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.30.272.027/2200数据手册

厂牌 PDF简要描述 下载
RAFI RAFI 1.30.272.027/2200 1.30.272.027/2200数据手册

1.30.272.027/2200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.0481 ¥ 119.8303
库存: 8
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 119.83
直接购买
加入购物车
