R125078000W

厂牌: RADIALL
产品描述: Radiall SMA连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG142, RG223, RG400线
供应商型号: 3326658
供应商: 海外现货
标准整包数: 1
RADIALL 同轴连接器(RF) - 配件 R125078000W

R125078000W概述


    产品简介

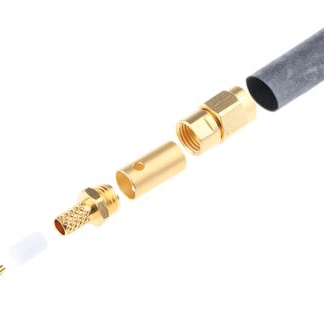

    STRAIGHT PLUG CRIMP OR SOLDER TYPE R125.078.000
    STRAIGHT PLUG CRIMP OR SOLDER TYPE R125.078.000是一款半封闭式SMA接头,主要用于同轴电缆连接。SMA接头广泛应用于通信、雷达、航空航天、军事、医疗设备等领域,适用于各种高频信号传输系统。

    技术参数


    主要规格
    - 版本:9840 G
    - 接头类型:直插型
    - 适用电缆系列:CABLE 5/50 D Series
    材料及镀层
    - 机身:不锈钢
    - 中心接触件:黄铜,镀镍2μm后镀金1.3μm
    - 外部接触件:不锈钢
    - 绝缘体:聚四氟乙烯(PTFE)
    - 密封圈:硅橡胶
    - 其他零件:不锈钢
    电气特性
    - 阻抗:50Ω
    - 工作频率:0-12.4GHz
    - 电压驻波比(VSWR):1.15 + 0.010 x F(GHz) 最大
    - 插入损耗:0.06√F(GHz) dB
    - 射频泄漏:-(60-F(GHz)) dB最小
    - 操作温度范围:-65°C / +165°C
    - 电压等级:335 Veff最大
    - 介电强度:1000 Veff最小
    - 绝缘电阻:5000 MΩ最小
    机械特性
    - 中心触点保持力:27 N(端接端)最小
    - 轴向力:27 N(非端接端)最小
    - 螺母扭矩:100 N·cm(端接)最小
    - 钳形螺母扭矩:100 N·cm最小
    - 钳形螺母A/F:7.000 mm
    - 连接寿命:500次循环最小
    - 重量:0 g
    环境特性
    - 密封性:不适用
    - 泄漏(仅在加压下):不适用

    产品特点和优势


    STRAIGHT PLUG CRIMP OR SOLDER TYPE R125.078.000的优势在于其卓越的电气性能和广泛的温度适应性。阻抗匹配精确,工作频率高达12.4GHz,保证信号传输的质量和稳定性。采用高品质材料和精密制造工艺,确保其长期稳定运行,适用于各种恶劣环境。此外,良好的耐高温和耐低温性能使其能够在极端环境中可靠工作。

    应用案例和使用建议


    此款接头可应用于多种射频通信系统中,如移动通信基站、卫星通信设备、雷达系统等。实际使用中,可根据具体需求选择合适的电缆,例如RG 223、RG 142、RG 400等。为确保最佳效果,建议严格按照制造商的组装指导进行操作,以避免因装配不当导致的性能下降。

    兼容性和支持


    STRAIGHT PLUG CRIMP OR SOLDER TYPE R125.078.000与市场上主流的同轴电缆兼容,包括但不限于RG 223、RG 142、RG 400、KX 23、RG 142 FTX。生产商提供了详细的组装说明和工具列表,如R282.235.011 CRIMPING DIES 5.40等。客户可以联系技术支持获得相关帮助和支持。

    常见问题与解决方案


    1. 问题:插入损耗偏高
    - 解决方案:检查电缆和接头是否完全匹配,确保连接无松动。

    2. 问题:安装过程中中心接触件损坏
    - 解决方案:按照说明书正确安装,避免过度施力。

    3. 问题:连接不稳定
    - 解决方案:检查各部分紧固情况,确保所有部件都安装到位且紧固。

    总结和推荐


    总体而言,STRAIGHT PLUMB CRIMP OR SOLDER TYPE R125.078.000是一款性能优越、适应性强的同轴电缆接头。它不仅具有优良的电气特性,还具备出色的机械特性和环境耐受性。对于需要高性能、高可靠性射频连接的应用场景,这款产品是理想的选择。强烈推荐使用该产品。

R125078000W参数

参数
基体镀层
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
长*宽*高 41mm(长度)*8mm(高度)
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,贴片安装,通孔安装
应用等级 工业级
包装方式 散装

R125078000W厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R125078000W数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 配件 RADIALL R125078000W R125078000W数据手册

R125078000W封装设计

查看详情并下载
Symbol
Footprint
3D Model
