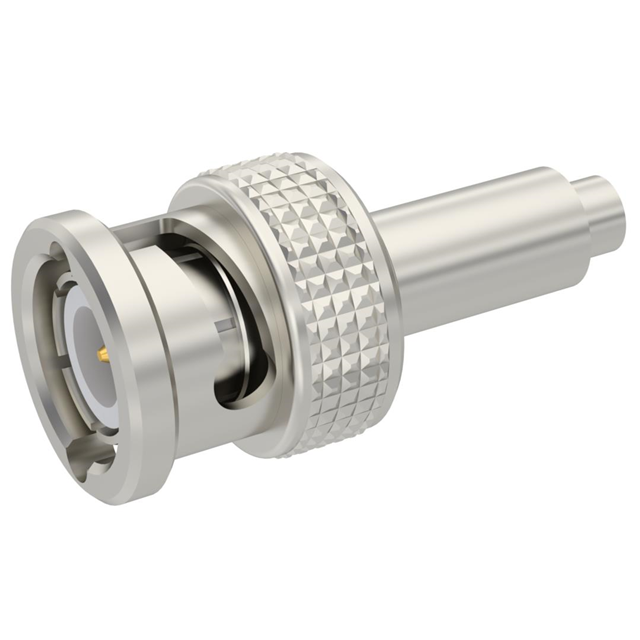

R141075161

厂牌: RADIALL
产品描述: Bayonet Lock,Male Pin,Plug 导线安装,自由悬挂,通孔安装 30.3mm(长度)
供应商型号: UA-R141075161
供应商: 海外现货
标准整包数: 1
RADIALL 同轴连接器(RF) - 配件 R141075161

R141075161概述

    电子元器件产品技术手册:BNC/BNC 75 HDTV/COMPOSITE BNC 75 HDTV/BNC-TRX

    1. 产品简介


    BNC (Bayonet Neill-Concelman) 连接器是全球最流行的同轴连接器系列之一,广泛应用于电信设备、测试测量、视频通信、广播、工业网络及通用电子产品等领域。RADIALL公司提供两种阻抗规格(50Ω和75Ω)的BNC连接器,完全兼容并可互换使用。此外,RADIALL还提供低成本的BNC连接器系列和三轴BNC TRX系列。

    2. 技术参数


    - 频率范围:
    - BNC 75Ω:DC - 6 GHz
    - BNC 50Ω:DC - 4 GHz
    - BNC-TRX:DC - 6 GHz
    - 阻抗:
    - 50Ω
    - 75Ω
    - 最大电压驻波比(VSWR):
    - BNC 75Ω:1.05 @ 3 GHz
    - BNC 50Ω:1.12 @ 1 GHz
    - 插入损耗:
    - 直连型号:0.05 dB @ 1 GHz
    - 弯角型号:0.07 dB @ 1 GHz
    - 工作温度范围:
    - -40°C 至 +85°C
    - 接触电阻:
    - 中心接触:≤ 1.5 mΩ
    - 外部接触:≤ 0.2 mΩ
    - 额定寿命:
    - 1000次插拔循环

    3. 产品特点和优势


    - 快速可靠的电缆连接:采用压接或焊接/压接设计,方便高效生产。
    - 复合BNC 75Ω HDTV:提供高达3 Gbps的数据速率,符合SMPTE 292M和424M标准,频率范围高达6 GHz。
    - 易于使用的设计:两件式设计便于电缆压接。
    - 高可靠性:通过MIL STD 202认证,保证长期耐用性和稳定性。

    4. 应用案例和使用建议


    - 应用案例:
    - 广播电视台和演播室
    - 视频路由和制作
    - 视频监控设备
    - 视频会议设备
    - 使用建议:
    - 在高密度环境中使用时,推荐选择BNC 75Ω HDTV版本,以获得更好的信号完整性。
    - 确保正确安装和紧固压接工具,避免电缆松动。

    5. 兼容性和支持


    - 兼容性:所有型号均可与其他标准BNC连接器互换使用。
    - 支持:RADIALL公司提供全方位的技术支持和维护服务,确保客户满意度。

    6. 常见问题与解决方案


    - 问题:连接器出现接触不良现象。
    - 解决方案:检查中心接触和外部接触是否牢固,必要时重新压接或更换连接器。

    - 问题:信号传输质量下降。
    - 解决方案:检查电缆是否有损坏或腐蚀,尝试更换新电缆。

    7. 总结和推荐


    RADIALL公司的BNC连接器系列具备广泛的适用性和卓越的性能,尤其适用于高频信号传输的应用场景。其轻便、易用且高度可靠的特点使其在市场上具有很强的竞争力。强烈推荐在需要高信号完整性的项目中使用此系列产品。

R141075161参数

参数
基体镀层 -
配件类型 -
类型 Bayonet Lock,Male Pin,Plug
颜色 -
长*宽*高 30.3mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

R141075161厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R141075161数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 配件 RADIALL R141075161 R141075161数据手册

R141075161封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9 ¥ 41.062
39+ $ 4.8125 ¥ 40.3288
123+ $ 4.6375 ¥ 38.8623
250+ $ 4.4375 ¥ 37.1863
381+ $ 4.125 ¥ 34.5675
500+ $ 3.925 ¥ 32.8915
1000+ $ 3.7125 ¥ 31.1108
库存: 30
起订量: 26 增量: 100
交货地:
最小起订量为:1
合计: ¥ 41.06
