R114553000W

产品分类: 同轴连接器(RF)
厂牌: RADIALL
产品描述: Radiall SMB连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 焊接端接
供应商型号: R114553000W
供应商: 国内现货
标准整包数: 1
RADIALL 同轴连接器(RF) R114553000W

R114553000W概述


    产品简介

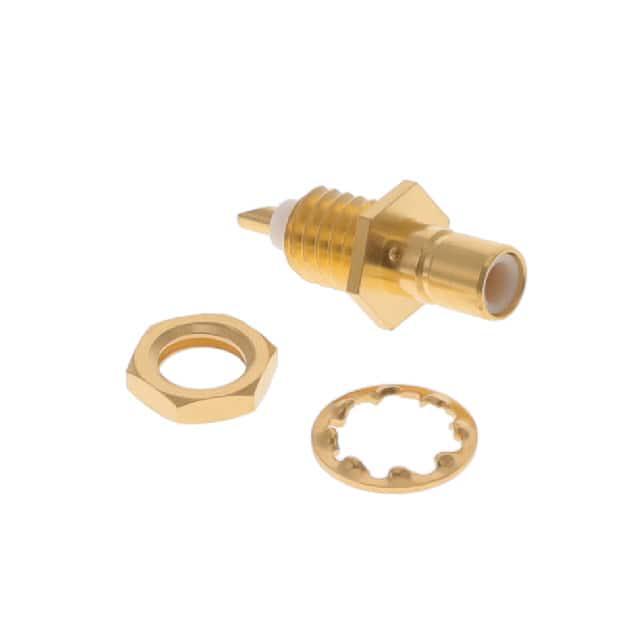

    MALE BULKHEAD RECEPTACLE R114.553.000
    MALE BULKHEAD RECEPTACLE R114.553.000 是一种前装焊接型连接器,属于SMB系列。它主要用于高频率传输,适用于多种需要高频信号连接的应用领域,如无线通信设备、雷达系统、测试设备和医疗设备等。

    技术参数


    - 材料:
    - 主体:黄铜
    - 中心接触件:黄铜
    - 外部接触件:无特殊材料
    - 绝缘体:PTFE
    - 密封圈:无
    - 其他部件:黄铜
    - 镀层(微米):
    - 本体:镍2微米 + 镀金0.2微米
    - 中心接触件:镍2微米 + 镀金1.3微米
    - 外部接触件:无镀层
    - 绝缘体:镍2微米 + 镀金0.2微米
    - 电气特性:
    - 特性阻抗:50 Ω
    - 工作频率:0-4 GHz
    - VSWR:1.05 + 0.0080 x F(GHz)
    - 插入损耗:0.03 √F(GHz) dB
    - 射频泄露:- (57 - F(GHz)) dB
    - 电压额定值:500 Veff
    - 耐电压强度:1000 Veff
    - 绝缘电阻:1000 MΩ
    - 环境条件:
    - 操作温度范围:-65/+165 °C
    - 最大面板泄漏:NA
    - 最大气压泄漏:NA
    - 机械特性:
    - 中心接触件保持力:
    - 配合端:轴向力最小10 N
    - 反向端:轴向力最小10 N
    - 推荐扭矩:配合端无要求,面板螺母为60 N.cm
    - 连接寿命:至少500次
    - 重量:1.2000克

    产品特点和优势


    MALE BULKHEAD RECEPTACLE R114.553.000 连接器具有以下显著特点和优势:
    - 高性能电气特性:支持0-4 GHz的工作频率,特性阻抗为50 Ω,可确保高频信号的良好传输。
    - 耐高温能力:操作温度范围宽,从-65°C到+165°C,适应恶劣环境。
    - 高强度和耐用性:中心接触件保持力强,达到10 N,且具备至少500次的连接寿命。
    - 轻量化设计:仅重1.2000克,便于安装和使用。
    这些特点使其在各类高频传输应用中表现出色,特别是对环境要求较高的场合,如军事和航空航天设备。

    应用案例和使用建议


    该连接器广泛应用于各种无线通信设备、雷达系统、测试设备和医疗设备。例如,在无线通信基站中,它可以确保信号稳定传输,避免信号干扰和衰减。在雷达系统中,其高频率传输能力和耐高温特性能够满足雷达复杂工作环境的需求。
    使用建议:
    - 在安装过程中,应确保所有接触面清洁,以提高电气连接的可靠性。
    - 确保安装环境符合规定的温度和湿度范围,以延长使用寿命。
    - 定期检查连接器的接触状态和连接力,及时更换磨损部件。

    兼容性和支持


    该连接器支持标准单位包装,也可以根据客户需求提供其他包装选项。制造商提供了详细的装配指导和维护服务,以确保用户在使用过程中的顺利安装和长期维护。

    常见问题与解决方案


    - 问题:插入损耗过高
    - 解决方案:检查接触面是否清洁,确认是否有足够的接触压力。

    - 问题:信号不稳定
    - 解决方案:检查连接器的连接状态,确保接触良好;考虑重新校准或调整设备参数。
    - 问题:连接器过热
    - 解决方案:确认设备运行环境是否符合规定的工作温度范围;如有需要,采取散热措施。

    总结和推荐


    总体而言,MALE BULKHEAD RECEPTACLE R114.553.000 连接器是一款高性能、高可靠性的SMB系列连接器。它在高频传输领域的表现优异,特别是在恶劣环境中也能保持稳定的性能。此外,制造商提供的支持和服务也为其增色不少。因此,强烈推荐在需要高频传输和严苛环境下的应用中使用这款连接器。

R114553000W参数

参数
紧固类型 滑锁
端口数 1
触头端接 焊杯
类型 Jack,Male Pin,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 4GHz
长*宽*高 15.7mm(长度)
安装方式 焊接安装,贴片安装,隔板安装,面板安装
零件状态 在售
包装方式 盒装

R114553000W厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R114553000W数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) RADIALL R114553000W R114553000W数据手册

R114553000W封装设计

查看详情并下载
Symbol
Footprint
3D Model
