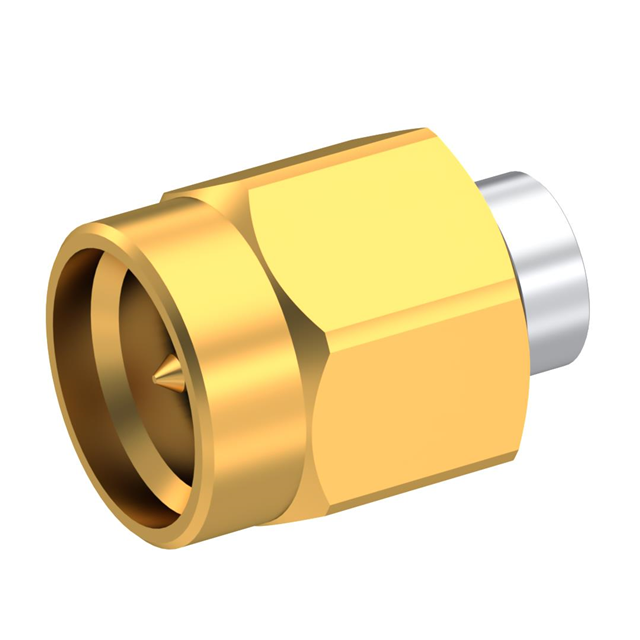

R125055002

厂牌: RADIALL
产品描述: Male Pin,Plug,Threaded 金 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
供应商型号: 4194640
供应商: element14
标准整包数: 1
RADIALL 同轴连接器(RF) - 配件 R125055002

R125055002概述


    产品简介


    本文档介绍的是TE Connectivity公司生产的Straight Plug Solder Type R125.055.002直插式焊接型SMA接头。这是一种高频连接器,主要应用于射频通信设备、雷达系统、无线通信设备等领域。SMA接头具有良好的机械强度和高频特性,适合在恶劣环境下使用。

    技术参数


    - 主体材料:不锈钢(INOX)
    - 中心接触件材料:黄铜镀金(Gold 1.3 µm over Nickel 2 µm)
    - 外接触件材料:不锈钢(INOX)
    - 绝缘体材料:PTFE
    - 密封材料:硅橡胶(Silicone Rubber)
    电气特性
    - 阻抗:50 Ω
    - 频率范围:0-27 GHz
    - 电压驻波比(VSWR):1.05 + 0.0080 x F(GHz)
    - 插入损耗:0.03 √F(GHz) dB
    - 射频泄漏:-(90 - F(GHz)) dB
    - 额定电压:500 Veff
    - 耐压:1000 Veff
    - 绝缘电阻:5000 MΩ
    机械特性
    - 中心接触件保持力:轴向力(配对端):NA N
    - 推荐扭矩:配对端:100 N.cm
    - 寿命:≥500次循环
    - 重量:2.2260 g
    环境特性
    - 工作温度范围:-65°C 至 +105°C

    产品特点和优势


    这款Straight Plug Solder Type R125.055.002 SMA接头具备以下特点和优势:
    1. 高阻抗匹配:阻抗为50 Ω,频率范围高达27 GHz,适合各种高频应用。
    2. 优良的电气性能:插入损耗低,电压驻波比(VSWR)稳定,保证了信号传输的可靠性。
    3. 广泛的适用温度范围:能够在极端温度环境下正常工作,适用于严苛的工业应用。
    4. 高可靠性和耐用性:使用寿命长,可达500次循环以上,适合频繁插拔的应用场合。
    5. 标准化工具支持:提供专用的工具支持,确保安装和维修的便利性。

    应用案例和使用建议


    这款SMA接头广泛应用于射频通信设备、雷达系统、无线通信设备等领域。例如,在一个雷达系统中,这款接头可用于连接天线与接收机,以确保信号传输的稳定性。使用时,需要注意以下几点建议:
    1. 在安装过程中严格按照规定的扭矩进行操作,避免损坏接头。
    2. 定期检查接头的连接情况,确保其接触良好。
    3. 在极端环境中使用时,注意防护措施,防止水分和灰尘进入影响性能。

    兼容性和支持


    这款接头可以与多种高频电缆配合使用,如RG 402和KS 2电缆。此外,TE Connectivity提供了丰富的工具支持,包括剥线工具、定位规和安装工具等,确保用户能够顺利完成安装和维护工作。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查电缆和接头的匹配性,确保正确安装。 |
    | 连接不稳定 | 检查接头的接触情况,调整至合适的扭矩。 |
    | 耐压不足 | 更换符合要求的电缆,重新测试。 |

    总结和推荐


    总体而言,Straight Plug Solder Type R125.055.002是一款性能卓越的SMA接头,适用于高频通信领域的各类应用。其优异的电气性能、广泛的温度适应性和长久的使用寿命使其在市场上具备很强的竞争力。对于需要高性能射频连接解决方案的用户,我们强烈推荐使用这款接头。

R125055002参数

参数
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
基体镀层
安装方式 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

R125055002厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R125055002数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 配件 RADIALL R125055002 R125055002数据手册

R125055002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.4744 ¥ 62.5604
10+ $ 6.3872 ¥ 53.4607
100+ $ 5.9154 ¥ 49.5118
200+ $ 5.2897 ¥ 44.2752
500+ $ 4.9833 ¥ 41.7105
1000+ $ 4.3577 ¥ 36.4739
2000+ $ 4.1385 ¥ 34.6389
库存: 386
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 62.56
直接购买
加入购物车
