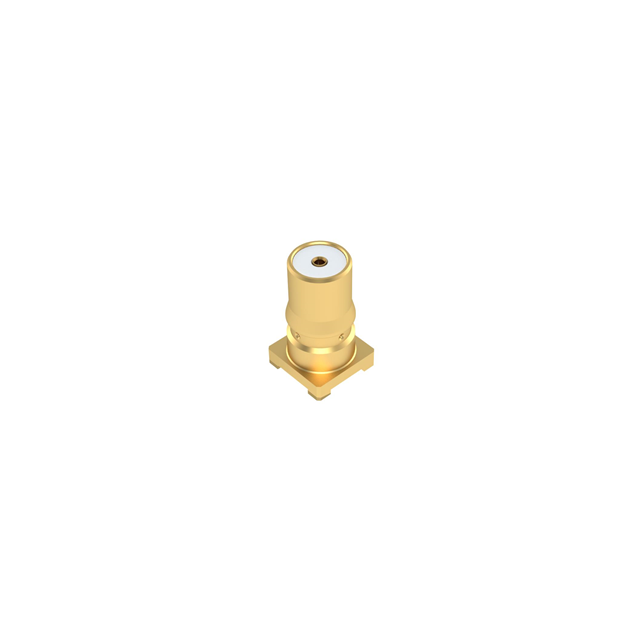

R123427803

厂牌: RADIALL
产品描述: Female Socket,Receptacle,Snap-On 金 焊接安装,贴片安装 6.31mm(长度)*6.31mm(高度)
供应商型号: 501-R123427803
供应商: Mouser
标准整包数: 1
RADIALL 同轴连接器(RF) - 配件 R123427803

R123427803概述

    SMT Receptacle R123.427.803 技术手册解析

    1. 产品简介


    SMT Receptacle R123.427.803 是一种表面贴装型插座,属于QMA系列,适用于各种高频率和高性能的电子应用。该产品主要用于视频摄像机等需要高频信号传输的设备中,具备优良的电气特性和机械特性。

    2. 技术参数


    - 物理尺寸:所有尺寸均以毫米(mm)为单位。
    - 材料:
    - 主体材料:黄铜(BRASS)
    - 中心触点:铍铜(BERYLLIUM COPPER)
    - 绝缘材料:聚四氟乙烯(PTFE)
    - 电镀:无铅绿色防锈(NPGR)
    - 电气特性:
    - 阻抗:50Ω
    - 工作频率范围:0-6GHz
    - 插入损耗:0.05√F(GHz) dB
    - 回波损耗:1.04 + 0.0450 x F(GHz)
    - 电压等级:500 Veff最大
    - 耐压值:1000 Veff最小
    - 绝缘电阻:5000 MΩ最小
    - 环境特性:
    - 操作温度范围:-40/+105°C
    - 密封性:NA
    - 机械特性:
    - 中心接触保持力:27 N(最小)
    - 扭矩:2.8 N·cm(最小)
    - 连接寿命:至少100次循环

    3. 产品特点和优势


    SMT Receptacle R123.427.803 具备以下显著特点和优势:
    - 高阻抗稳定性:阻抗为50Ω,适合高频应用。
    - 宽泛的工作频率范围:0-6GHz的宽频率范围使其适用于多种高频设备。
    - 优异的电气特性:插入损耗和回波损耗指标表现优异。
    - 高可靠性和耐用性:中心接触保持力强,连接寿命长达100次循环。

    4. 应用案例和使用建议


    该产品常用于视频摄像机等领域,尤其是在需要稳定高频信号传输的应用场景中。具体使用时,可以参照制造商提供的焊接工艺规范进行安装和焊接:
    1. 焊膏涂抹:采用低残留焊膏通过丝网印刷涂抹在安装区域。
    2. 组件放置:使用自动“拾放”机器将插座放置到安装区域,可以使用摄像机检查定位。
    3. 焊接:通过红外回流焊进行焊接,建议采用典型的焊接温度曲线。
    4. 清洁和检验:焊接后清洁电路板,并通过目视检查确保焊点和组件位置正确。

    5. 兼容性和支持


    制造商提供了详尽的技术支持和文档,包括焊接工艺规范和相关应用指南。此外,产品与市面上主流的PCB板材具有良好的兼容性,能够轻松集成到各类电子系统中。

    6. 常见问题与解决方案


    - Q:如何确保正确的焊点?
    - A:使用高清摄像机检查定位,确保焊膏涂抹均匀且干净。

    - Q:焊接过程中出现气泡怎么办?
    - A:确保焊膏选择正确,避免高温过快导致气泡产生。

    7. 总结和推荐


    总体而言,SMT Receptacle R123.427.803 是一款在高频和高性能电子应用中表现出色的产品。它具备优异的电气特性和可靠性,适合视频摄像机等高端应用。对于寻求稳定高频信号传输的设计师和工程师来说,这是一款值得推荐的产品。

R123427803参数

参数
基体镀层
配件类型 -
类型 Female Socket,Receptacle,Snap-On
颜色 -
长*宽*高 6.31mm(长度)*6.31mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 散装

R123427803厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R123427803数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 配件 RADIALL R123427803 R123427803数据手册

R123427803封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.432 ¥ 113.5004
10+ $ 11.124 ¥ 93.9978
50+ $ 10.476 ¥ 88.5222
100+ $ 8.6184 ¥ 72.8255
500+ $ 8.2215 ¥ 69.4717
1000+ $ 7.6965 ¥ 65.0354
库存: 81
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 113.5
直接购买
加入购物车
