R191325000

产品分类: 同轴连接器(RF)
厂牌: RADIALL

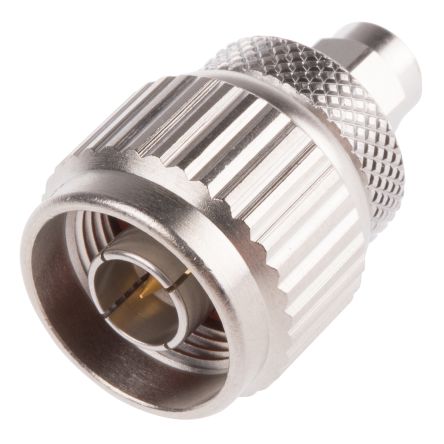

产品描述: Radiall 射频适配器, N 到 SMA, 插头, 阻抗50Ω, 直向
供应商型号: 4195966
供应商: element14
标准整包数: 1
RADIALL 同轴连接器(RF) R191325000

R191325000概述


    产品简介




    N MALE - SMA MALE STRAIGHT ADAPTER(型号R191.325.000)是一款高精度的射频连接器适配器,适用于高频射频信号传输的应用场景。该产品采用SMA接头类型,具有良好的机械稳定性和电气特性,能够在广泛的频率范围内保持稳定的信号传输性能。主要应用于无线通信、雷达系统、卫星通信等领域。


    技术参数




    尺寸和材料

    - 尺寸:所有尺寸单位为毫米(mm)
    - 材料:
    - 本体及外接触部分:黄铜(BRASS)
    - 中心接触件:铍青铜(BERRYLIUM COPPER)
    - 绝缘材料:聚四氟乙烯(PTFE)
    - 密封圈:硅橡胶(SILICONE RUBBER)

    表面处理

    - 镍层厚度:2 µm
    - 金层厚度:2.5 µm(覆盖镍层)

    电气特性

    - 阻抗:50 Ω
    - 频率范围:0-11 GHz
    - 电压驻波比 (VSWR):1.20 + 0,0000 x F(GHz)
    - 插入损耗:0.06 √F(GHz) dB
    - 射频泄漏:(101 - F(GHz)) dB
    - 耐压值:500 Veff
    - 绝缘电阻:5000 MΩ
    - 击穿电压:1500 Veff

    环境适应性

    - 操作温度范围:-55/+155 °C
    - 密封等级:不适用(NA)


    产品特点和优势




    1. 高可靠性:通过精密加工和严格的测试,确保产品在高频下的稳定性和耐用性。
    2. 优良的电气特性:具备低插入损耗和良好的阻抗匹配,适合在高频环境下使用。
    3. 广泛的应用范围:适用于无线通信、雷达、卫星通信等多种高频应用场景。
    4. 优良的机械稳定性:具备较高的中心接触件保留力,确保连接稳定可靠。


    应用案例和使用建议




    应用场景:该适配器常用于无线通信基站、雷达系统和卫星地面站中,作为不同射频设备之间的连接部件。由于其优越的电气特性和稳定性,能够有效提高系统的整体性能。

    使用建议:
    1. 避免高温环境:尽管该产品能承受较宽的操作温度范围,但在极端高温环境中仍需谨慎使用,以避免性能下降。
    2. 正确安装:严格按照制造商的安装指南进行操作,确保连接牢固且无泄露风险。
    3. 定期检查:对于长期运行的系统,建议定期检查连接器状态,及时更换老化或损坏的部件。


    兼容性和支持




    该适配器与标准SMA接头完全兼容,可轻松替换现有的射频连接器。制造商提供详尽的技术支持和售后服务,确保客户在使用过程中遇到问题时能够及时得到帮助。


    常见问题与解决方案




    1. Q: 产品频繁出现接触不良问题怎么办?
    A: 首先检查连接是否紧固,如正常则可能是中心接触件磨损,需要更换新的适配器。
    2. Q: 如何避免在高温环境中使用时信号衰减?
    A: 在设计电路时应考虑采用屏蔽措施,并尽量选择低温工作的设备和电缆,以减少高温对信号传输的影响。
    3. Q: 安装时出现连接不牢固的情况怎么处理?
    A: 重新清洁接触面并按照制造商提供的安装说明进行操作,必要时可使用专用工具辅助安装。


    总结和推荐




    综上所述,N MALE - SMA MALE STRAIGHT ADAPTER(型号R191.325.000)凭借其优异的电气特性和可靠的机械性能,在高频射频信号传输领域表现出色。无论是从性能还是使用寿命方面来看,它都是一个值得信赖的选择。强烈推荐在无线通信、雷达系统、卫星通信等领域的射频设备连接中使用此款产品。

R191325000参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 11GHz
紧固类型 -
端口数 -
触头端接 -
类型 Threaded
长*宽*高 32.2mm(长度)
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

R191325000厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R191325000数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) RADIALL R191325000 R191325000数据手册

R191325000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.9756 ¥ 435.0361
10+ $ 48.9244 ¥ 409.4969
20+ $ 47.3885 ¥ 396.6414
50+ $ 44.3256 ¥ 371.0056
100+ $ 41.8782 ¥ 350.5206
200+ $ 40.6603 ¥ 340.3263
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 435.03
