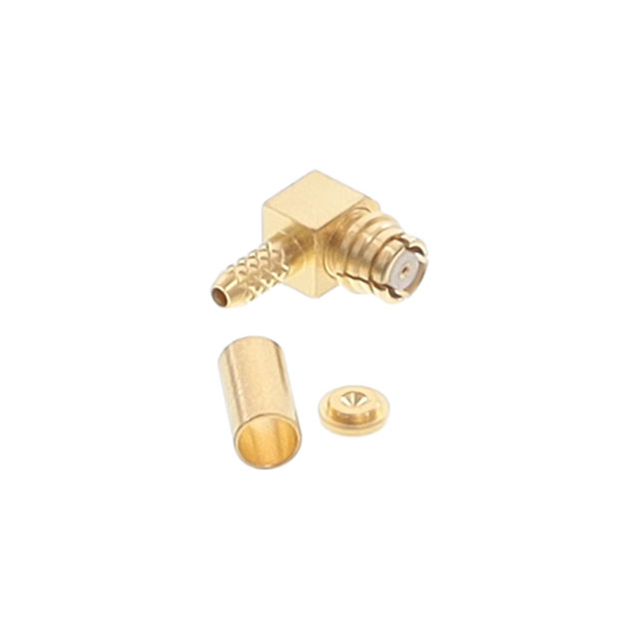

R222900310W

厂牌: RADIALL
产品描述: Female Socket,Plug,Snap-On 导线安装,自由悬挂,通孔安装 6.7mm(长度)
供应商型号: 2201-R222900310W-ND
供应商: Digi-Key
标准整包数: 1
RADIALL 同轴连接器(RF) - 配件 R222900310W

R222900310W概述

    技术手册:直角插头R222.900.310(右弯插)



    产品简介




    R222.900.310是一款采用压接类型的直角插头,适用于高频射频电缆连接。这种类型的插头常用于通讯系统、雷达设备、卫星通信等领域。该产品的主要功能是实现高频信号的可靠传输,具备低插入损耗、高隔离度和优良的机械稳定性。


    技术参数




    - 产品型号:R222.900.310
    - 阻抗:50 Ω
    - 频率范围:0-12.4 GHz
    - 驻波比(VSWR):最大1.25 + 0.0000 x F(GHz)
    - 插入损耗:最大0.12√F(GHz) dB
    - RF泄露:最大(55 - F(GHz)) dB
    - 电压额定值:最大250 Veff
    - 耐电压:最小750 Veff
    - 绝缘电阻:最小5000 MΩ
    - 接触力:最小6.8 N
    - 推荐扭矩:无具体数值
    - 插拔寿命:最小100次
    - 重量:0.7100 g
    - 操作温度:-55°C 到 +125°C


    产品特点和优势




    - 阻抗匹配:50 Ω阻抗设计确保了高频信号的良好传输效率。
    - 宽频率范围:支持0-12.4 GHz的频率范围,满足现代通信需求。
    - 高可靠性:提供良好的机械稳定性和接触力,确保多次插拔后的可靠连接。
    - 优良的电气特性:低插入损耗和高隔离度确保了信号传输的纯净度和稳定性。


    应用案例和使用建议




    - 应用案例:适用于无线通讯系统、雷达、卫星通信等场合。
    - 使用建议:
    - 在安装过程中,注意严格按照技术手册中的步骤进行压接操作,以确保最佳性能。
    - 使用推荐的电缆(如RG 196和RG 178),可以达到更优的电气性能。
    - 安装时应保持环境清洁,避免灰尘和湿气对连接造成不良影响。


    兼容性和支持




    - 兼容性:本产品适用于各类50 Ω射频电缆,如RG 196和RG 178。
    - 工具:厂商提供了专门的压接工具和模具(如R282.211.000和R282.235.003)。
    - 技术支持:厂商提供全面的技术支持和咨询服务。


    常见问题与解决方案




    - 问题:插入损耗偏高。
    - 解决方案:检查电缆是否正确安装,确保没有过度弯曲或损坏。
    - 问题:RF泄露较高。
    - 解决方案:确保接触部位清洁无污渍,使用正确的压接工具进行安装。
    - 问题:耐电压不足。
    - 解决方案:重新检查安装过程,确保所有部件正确连接。


    总结和推荐




    综上所述,R222.900.310是一款性能优异、可靠性高的直角插头,适合用于高频信号传输的严苛环境。其在阻抗匹配、宽频率范围及优良电气特性方面的表现尤为突出。考虑到其稳定性和广泛应用范围,我们强烈推荐在高频通讯设备中使用此产品。

R222900310W参数

参数
类型 Female Socket,Plug,Snap-On
颜色 -
基体镀层 -
配件类型 -
长*宽*高 6.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装
