首页  >  产品百科  >  R142157000W

R142157000W

厂牌: RADIALL
产品描述: Radiall BNC连接器公头 同轴连接器, 电缆安装, 75Ω阻抗, 钳制端接, 用于RG59线
供应商型号: 2201-R142157000W-ND
供应商: Digi-Key
标准整包数: 1

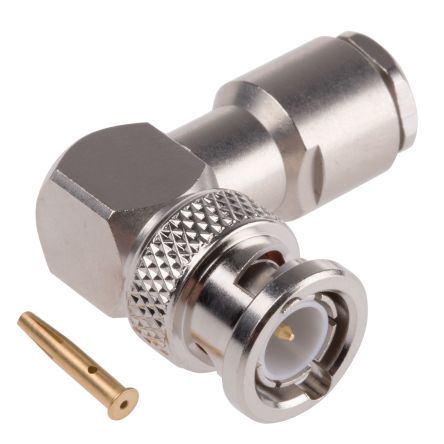

RADIALL 同轴连接器(RF) - 配件 R142157000W

R142157000W概述

    BNC 75Ω Connector 技术手册

    1. 产品简介


    BNC 75Ω连接器是一种广泛应用于射频传输和电信系统中的电子元器件。这类连接器因其优良的性能和广泛的适用范围而备受青睐。主要用于视频传输、仪器仪表、卫星通信等领域,能够确保信号传输的稳定性和可靠性。

    2. 技术参数


    - 阻抗: 75Ω
    - 频率范围: 直流至1GHz
    - 电压驻波比(V.S.W.R.)最大值:
    - 直通型电缆组: 2.6/75, 5/75, 6/75, 8/75, 10+11/75: 1.30
    - 弯角型电缆组: 2.6/75, 6/75: 1.35
    - 插入损耗:
    - 直通型接头: 最大0.2dB (1GHz)
    - 弯角型接头: 最大0.3dB (1GHz)
    - 射频泄漏: 在2至3GHz范围内最小为-55dB
    - 绝缘电阻: 最小5000MΩ
    - 接触电阻:
    - 中心触点: 最大1.5mΩ
    - 外部触点: 最大0.2mΩ
    - 工作电压:
    - 海平面: 500VRMS
    - 高海拔(21000米): 125VRMS
    - 介电耐压:
    - 海平面: 1500VRMS
    - 高海拔(21000米): 375VRMS
    - 射频测试电压 (海平面, 5MHz): 1000VRMS

    3. 产品特点和优势


    - 高稳定性: 在广泛的频率范围内提供稳定的传输性能。
    - 低插入损耗: 减少信号损失,保证信号的完整性。
    - 优良的电气特性: 射频泄漏低,绝缘电阻高,保证信号传输的可靠性和稳定性。
    - 机械耐用性: 可承受高达500次插拔,确保长期使用的可靠性。
    - 良好的环境适应性: 能够承受宽广的温度范围和恶劣的工作环境,包括震动和冲击。

    4. 应用案例和使用建议


    - 应用案例:
    - 视频传输: 在广播和视频监控系统中,确保高质量的视频信号传输。
    - 仪器仪表: 在各种测量仪器中,确保精确的信号读取和传输。
    - 卫星通信: 在卫星地面站中,确保信号传输的稳定性和可靠性。
    - 使用建议:
    - 正确的装配方式: 严格按照推荐的装配尺寸和组装步骤进行安装,确保接口的紧密连接。
    - 定期检查: 定期检查连接器的状态,确保没有磨损或损坏。

    5. 兼容性和支持


    - 兼容性: 适用于多种不同类型的电缆,包括75Ω, 93Ω和BT电缆。具体兼容型号请参考第36-37页的“附加连接器”部分。
    - 支持: 厂商提供详细的组装说明和技术支持服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题: 插入损耗过大。
    - 解决方案: 检查连接器是否正确安装,确保接口紧密连接。如果存在问题,重新安装连接器并确保所有零件完好无损。
    - 问题: 绝缘电阻偏低。
    - 解决方案: 检查是否有灰尘或湿气进入连接器内部,清理并干燥连接器后重新测试。
    - 问题: 接触电阻偏高。
    - 解决方案: 确保连接器和电缆之间的接触良好,如有必要,更换新的连接器或电缆。

    7. 总结和推荐


    BNC 75Ω连接器凭借其高稳定性、低插入损耗、优良的电气特性和可靠的机械耐用性,在各种应用中表现出色。适用于视频传输、仪器仪表和卫星通信等领域。我们强烈推荐使用这款连接器,以确保您的系统能够获得最佳的信号传输效果。

R142157000W参数

参数
基体镀层 亮青铜径向
配件类型 -
类型 Bayonet Lock,Male Pin,Plug
颜色 -
长*宽*高 28mm(长度)
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
应用等级 工业级
包装方式 散装

R142157000W厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R142157000W数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 配件 RADIALL R142157000W R142157000W数据手册

R142157000W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.104 ¥ 218.4579
10+ $ 21.2784 ¥ 178.0736
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 218.45
直接购买
加入购物车
