880-06/003

产品描述: EMI Power Entry Modules Filter
供应商型号: ET-4336395
供应商: 海外现货
标准整包数: 1

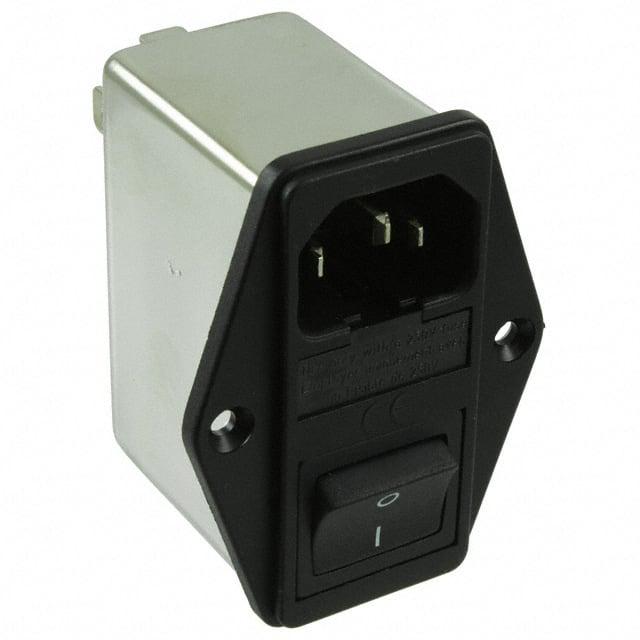

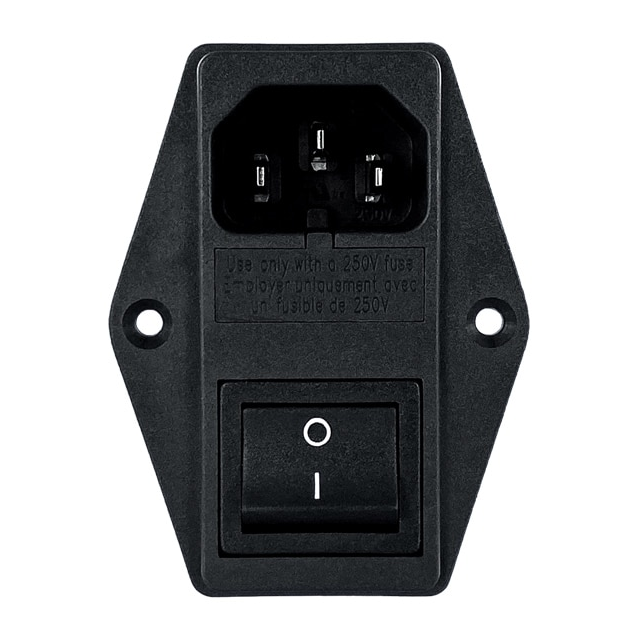

QUALTEK ELECTRONICS 电源接入连接器 - 输入/输出/模块 880-06/003

880-06/003概述

    EMI滤波器产品技术手册解析

    产品简介


    Qualtek Electronics Corp. PPC DIVISION的880-06/003型号产品是一款电磁干扰(Electromagnetic Interference, EMI)滤波器。EMI滤波器广泛应用于各种电子设备中,以减少电子设备对外部环境的电磁干扰,同时也保护设备免受外部电磁干扰的影响。该产品在电源输入端提供强大的电磁干扰抑制能力,适用于需要严格电磁兼容性的场合,如工业控制、医疗设备、通信系统等领域。

    技术参数


    该EMI滤波器的主要技术参数如下:
    | 参数 | 值 |

    | 电压额定值 | 115/250VAC |
    | 电流额定值 | 115VAC下最大6A RMS
    250VAC下最大6A RMS |
    | 工作频率 | 50/60Hz |
    | 泄漏电流 | 115VAC, 60Hz下最大0.20mA
    250VAC, 50Hz下最大0.40mA |
    | 耐压测试等级 | 线对地2250VDC
    线对线1450VDC |
    | 最小插入损耗(在50Ω系统中) | 不适用 |
    | 工作温度范围 | -25°C到+100°C |
    | 安全注意事项 | 使用5x20mm保险丝(不包括) |
    | 罗氏合规性 | 符合RoHS标准 |

    产品特点和优势


    该EMI滤波器具有以下独特的功能和优势:
    1. 高电磁兼容性:设计上可以有效抑制频率范围内的电磁干扰,保证设备正常运行并减少对外部环境的干扰。
    2. 广泛的电压和电流适应性:能够处理不同电压等级下的电流,适用于多种供电环境。
    3. 高耐压性能:能够在严格的高压环境下可靠运行,提升了系统的稳定性和安全性。
    4. 低泄漏电流:降低了设备对环境的潜在电磁影响,特别适合对电磁环境要求较高的应用。
    5. 符合RoHS标准:环保材料的使用使得该产品更加安全且易于回收。

    应用案例和使用建议


    在实际应用中,这款EMI滤波器可广泛应用于以下几个场景:
    - 工业控制设备:为工厂自动化系统提供可靠的电源滤波和电磁干扰抑制,保障生产过程的安全性和稳定性。
    - 医疗设备:确保医疗设备的运行不受电磁干扰的影响,保障患者的生命安全。
    - 通信系统:在通信基站和网络设备中使用,确保数据传输的稳定性和安全性。
    使用建议:
    - 在安装时确保正确接线,并按照手册建议使用合适的保险丝。
    - 定期检查滤波器的工作状态,以确保其持续高效运行。

    兼容性和支持


    该EMI滤波器与市面上大多数电子设备和电源适配器兼容。此外,制造商提供了详细的技术支持文档和咨询服务,确保用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:滤波器不工作
    - 解决方案:检查接线是否正确,确认供电电压是否在允许范围内。
    2. 问题:设备仍有明显的电磁干扰
    - 解决方案:确认设备电源线和滤波器之间没有松动或损坏,重新安装滤波器并进行耐压测试。

    总结和推荐


    综上所述,880-06/003型号的EMI滤波器是一款功能强大、适应性强的电磁干扰抑制装置,特别适合于工业控制、医疗设备和通信系统的使用。其优异的电磁兼容性、广泛的工作温度范围和环保特性使其在市场上具备较强的竞争力。我们强烈推荐此产品用于需要严格电磁兼容性的场合。

880-06/003参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

880-06/003厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

880-06/003数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 电源接入连接器 - 输入/输出/模块 QUALTEK ELECTRONICS 880-06/003 880-06/003数据手册

880-06/003封装设计

查看详情并下载
Symbol
Footprint
3D Model
