QX233A8.000000B15R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 8MHz, 表面贴装, HCMOS输出
供应商型号: 8136318
供应商: 海外现货
标准整包数: 1

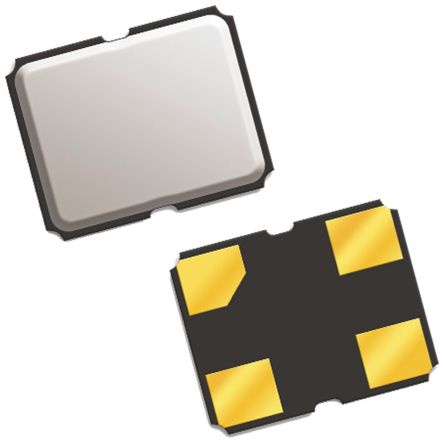

QANTEK TECHNOLOGY 无源晶振 QX233A8.000000B15R

QX233A8.000000B15R概述

    QX2 系列 2.0x2.5 SMD HCMOS 时钟振荡器

    产品简介


    QX2系列是一款超小型化(2.0x2.5x0.9mm)的表面贴装器件(SMD),属于高速互补金属氧化物半导体(HCMOS)时钟振荡器。这种类型的振荡器主要用于需要高精度频率源的应用场合,如数字电路、微处理器系统、网络通信设备等。QX2系列提供了广泛的频率范围(2MHz到60MHz),使得它能够适应多种不同的设计需求。

    技术参数


    - 频率范围:2MHz 至 60MHz
    - 输出逻辑:HCMOS
    - 温度稳定性:±100ppm(标准),±50ppm(工业),±30ppm(扩展),±25ppm(汽车)
    - 相位抖动(RMS):<1ps
    - 年老化率:±5ppm
    - 工作温度范围:标准:-10°C 至 +70°C;工业:-40°C 至 +85°C;扩展:-40°C 至 +105°C;汽车:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C

    产品特点和优势


    - 超小型封装:尺寸为2.0x2.5x0.9mm,适合空间受限的设计。
    - 三态功能:支持使能/禁用功能,方便控制和管理。
    - 可选供电电压:支持1.8V、2.5V 或 3.3V。
    - 高精度和稳定性:能够在较宽的工作温度范围内保持稳定的性能。

    应用案例和使用建议


    - 应用场景:数字电路、微处理器系统、网络通信设备、工业自动化控制系统等。
    - 使用建议:根据具体应用选择合适的频率范围和供电电压,确保在极端温度下仍能稳定工作。建议在设计中考虑足够的散热措施以避免过热导致的性能下降。

    兼容性和支持


    - 兼容性:QX2系列的三态功能可以方便地与其他电路接口兼容,例如微控制器的GPIO口。厂商提供详细的技术文档和客户支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 启动时间长:
    - 解决方案:检查电路设计,确保电源电压稳定且在允许的范围内。

    2. 频率不稳定:
    - 解决方案:检查温度条件,确保在规定的温度范围内工作。
    3. 输出电压不达标:
    - 解决方案:确认供电电压是否符合要求,调整负载电容至推荐值。

    总结和推荐


    QX2系列时钟振荡器凭借其超小型封装、广泛的频率范围、高性能的电气特性以及多种供电电压选择,适用于多种高精度频率控制的应用场合。此外,该产品具有优异的温度稳定性和低相位抖动特性,确保在各种环境下都能表现出色。综上所述,推荐用户在需要高精度频率源的场合选用QX2系列时钟振荡器。

QX233A8.000000B15R参数

参数
频率稳定性 ±25ppm
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 15pF
长*宽*高 2.5mm*2mm*950μm
安装方式 贴片安装
应用等级 工业级

QX233A8.000000B15R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX233A8.000000B15R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QX233A8.000000B15R QX233A8.000000B15R数据手册
