QCL4.194304F18B23B

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 4.1943MHz, 通孔安装, 2引脚, 18pF负载, 11.05 x 4.65 x 3.5mm, 长11.05mm
供应商型号: SXE-QCL4.194304F18B23B
供应商: 海外现货
标准整包数: 1

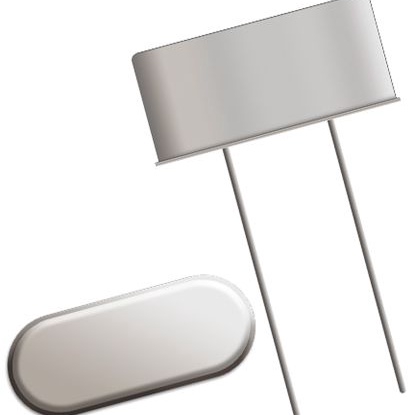

QANTEK TECHNOLOGY 无源晶振 QCL4.194304F18B23B

QCL4.194304F18B23B概述

    QCL 系列谐振器产品技术手册

    产品简介


    QCL系列是QANTHEK公司生产的一款高可靠性、低成本的谐振器。它适用于多种电子设备,如计算机、调制解调器和通信设备。这款谐振器采用紧固的金属包装,具有优异的稳定性和扩展的工作温度范围。其核心优势在于能够承受高振动和冲击条件,适合恶劣环境下的应用。

    技术参数


    - 频率范围:3.200 MHz 至 70.000 MHz
    - 模式:
    - 基频:3.200 MHz 至 32.768 MHz
    - 第三泛音:24.576 MHz 至 70.000 MHz
    - 频率容差(25°C):±10 ppm 至 ±30 ppm(标准为 ±30 ppm)
    - 温度稳定性:请参见稳定性vs温度表
    - 存储温度:-55°C 至 +125°C
    - 年老化率:最大 ±3 ppm
    - 负载电容:10 pF 至 32 pF 和串联谐振
    - 并联电容:C0 = 7.0 pF
    - 等效串联电阻 (ESR):见ESR表
    - 驱动功率:最大 1.0 mW
    - 绝缘电阻:500 MΩ(在100 Vdc±15 Vdc时)

    产品特点和优势


    - 高可靠性与低成本:该产品通过严格的焊接工艺制造,确保了在各种应用中的高可靠性,同时保持成本优势。
    - 紧密的稳定性和扩展的工作温度:QCL系列具有非常稳定的频率输出,能够在广泛的温度范围内正常工作,满足各种严苛环境的要求。
    - 耐用性强:其金属包装设计提供了良好的抗振动和冲击能力,适合各种工业应用场景。

    应用案例和使用建议


    - 计算机和通信设备:QCL系列谐振器广泛应用于各种计算机和通信设备中,确保系统的高精度和稳定性。
    - 微处理器:适用于需要极高频率稳定性的微处理器中。
    - 实际使用建议:在使用过程中,需注意选择合适的负载电容以获得最佳性能。如果应用环境中存在较高温度或振动,建议选择高稳定性和耐用性更好的型号。

    兼容性和支持


    - 兼容性:QCL系列谐振器与市面上多数微处理器和其他电子设备兼容。
    - 厂商支持:QANTHEK公司提供详尽的技术支持和售后维护服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问:如何正确选择负载电容?
    - 答:根据具体应用需求选择合适的负载电容,一般在10 pF至32 pF之间。
    2. 问:如何处理老化问题?
    - 答:定期进行频率校准,确保谐振器的稳定性能。
    3. 问:如何提高温度稳定性?
    - 答:选择更高温度稳定性的型号,或在极端环境下加装温控装置。

    总结和推荐


    QCL系列谐振器凭借其高可靠性、低成本、紧密的稳定性和扩展的工作温度范围,在计算机、调制解调器和通信设备等领域表现出色。其坚固的金属封装和良好的温度及振动耐受能力使其在各种工业应用场景中都有出色表现。我们强烈推荐这款产品给那些需要高性能、高可靠性的谐振器的应用场景。

QCL4.194304F18B23B参数

参数
频率 4.1943MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 120Ω
长*宽*高 11.05mm*4.65mm*3.5mm
通用封装 HC-49
安装方式 通孔安装
应用等级 工业级

QCL4.194304F18B23B厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QCL4.194304F18B23B数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QCL4.194304F18B23B QCL4.194304F18B23B数据手册

QCL4.194304F18B23B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.6644
5+ ¥ 1.5979
10+ ¥ 1.5712
20+ ¥ 1.5446
40+ ¥ 1.4914
100+ ¥ 1.3316
库存: 99
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.66
