QTP832.76812B20R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32.768kHz, 贴片安装, 2引脚, 12.5pF负载, 8.7 x 3.7 x 2.5mm, 长8.7mm
供应商型号: 2508437
供应商: 海外现货
标准整包数: 5

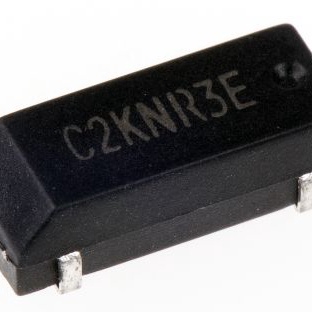

QANTEK TECHNOLOGY 无源晶振 QTP832.76812B20R

QTP832.76812B20R概述

    QTP8 系列塑料表面贴装谐振器技术手册

    产品简介


    QTP8 系列是一款3.8x8.7毫米塑料表面贴装(SMD)谐振器,由QANTEK Technology Corporation生产。这款谐振器主要应用于通信和测量设备,无线通讯以及时间保持等领域。其基本频率为32.768kHz,适用于各种商业和工业应用,提供卓越的温度稳定性和环境耐受性。

    技术参数


    - 频率:32.768kHz
    - 频率容差:±20ppm(在25°C时)
    - 温度系数:-0.035 ± 0.008 ppm/°C²
    - 温度范围(工作):-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 负载电容:6pF 和 12.5pF
    - 并联电容:1.5pF
    - 运动电容:3.0fF
    - 等效串联电阻(ESR):最大50KΩ
    - 驱动水平:最大1μW
    - 老化率(每年):最大±3ppm
    - 绝缘电阻:500MΩ(在100Vdc ±15Vdc时)
    - 品质因数:70000
    - 容量比:450

    产品特点和优势


    QTP8 系列塑料表面贴装谐振器具有以下优势:
    - 环保耐用:塑料封装提供了优异的环境和热稳定性,并且支持回流焊。
    - 宽温范围:能在-40°C至+85°C的环境下稳定运行,满足工业级要求。
    - 高精度和稳定性:在25°C时的频率容差仅为±20ppm,并且在广泛的温度范围内表现出色的稳定性。
    - 可靠性高:拥有较长的老化寿命和高绝缘电阻,保证长期使用的可靠性和稳定性。

    应用案例和使用建议


    - 通信设备:适用于移动通信设备中的时钟电路。
    - 测量设备:适合用于仪器仪表的高精度时钟源。
    - 无线通信:作为无线模块的参考时钟,提供稳定的频率输出。
    使用建议:
    - 在设计过程中考虑谐振器的温度补偿,以确保在极端温度条件下的性能。
    - 选择合适的负载电容以确保最佳的频率稳定性。

    兼容性和支持


    - 兼容性:QTP8系列与多种主流通信协议和标准兼容,如RS-232,I2C等。
    - 支持和服务:QANTEK Technology Corporation提供全面的技术支持和客户服务,包括产品保修和技术咨询。

    常见问题与解决方案


    - 问题:谐振器在高温环境中工作时,频率漂移较大。
    解决办法:确保选用符合应用需求的负载电容,并进行适当的温度补偿。
    - 问题:设备启动后,谐振器未能立即稳定。
    解决办法:给予足够的预热时间,并检查是否有不良的电源波动。

    总结和推荐


    QTP8系列塑料表面贴装谐振器凭借其出色的环境适应性和宽温度范围内的稳定性,在通信和测量设备中表现优异。其高可靠性和广泛的应用领域使其成为许多工程师的理想选择。我们强烈推荐使用QTP8系列,尤其是在需要精确频率控制的场合。
    通过以上详细的技术手册内容解读,QTP8系列谐振器无疑为需要高精度和稳定性的应用提供了可靠的解决方案。

QTP832.76812B20R参数

参数
频率 32.768KHz
驱动电平 1μW
负载电容 12.5pF
频率稳定性 0.0126%
频率容差 ±20ppm
等效串联电阻 50KΩ
长*宽*高 8.7mm*3.7mm*2.5mm
安装方式 贴片安装
应用等级 工业级

QTP832.76812B20R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QTP832.76812B20R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QTP832.76812B20R QTP832.76812B20R数据手册

QTP832.76812B20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.6051
50+ ¥ 3.3278
250+ ¥ 3.1059
500+ ¥ 3.0504
1500+ ¥ 3.0504
3000+ ¥ 2.995
15000+ ¥ 2.995
库存: 3476
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 18.02
