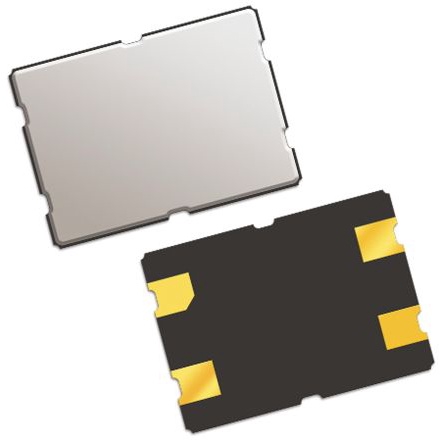

QC7A27.0000F12B12R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 27MHz, 贴片安装, 4引脚, 12pF负载, 7 x 5 x 1mm, 长7mm
供应商型号: 8149667
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC7A27.0000F12B12R

QC7A27.0000F12B12R概述


    产品简介


    QC7A系列是QANTEK Technology Corporation推出的一款5x7尺寸的4引脚表面贴装(SMD)石英晶体单元。这类产品主要用于高频振荡电路,适用于多种电子设备中。该系列晶体因其低高度、高可靠性及优良的电气特性而备受青睐,广泛应用于高密度应用、调制解调器、通信设备、测试仪器、PCMCIA卡、无线设备以及汽车电子等领域。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 5x7mm |
    | 引脚数 | 4 |
    | 频率范围 | 6.000至150.000MHz |
    | 振动模式 | 基频(6.000至48.000MHz)
    三次泛音(40.000至150.000MHz)|
    | 频率公差(25℃时) | ±10至±30ppm(±30ppm为标准) |
    | 频率稳定性 | 见温度稳定性表格 |
    | 存储温度 | -55至+125℃ |
    | 老化率 | ≤3ppm/年 |
    | 负载电容 | 10至32pF |
    | 并联电容 | ≤7.0pF |
    | 等效串联电阻(ESR) | 见ESR表格 |
    | 驱动功率 | 100µW |
    | 绝缘电阻 | ≥500MΩ |

    产品特点和优势


    1. 低高度设计:适用于要求紧凑结构的设备,确保在高密度应用环境中保持良好的机械强度和紧凑外形。
    2. 高可靠性:采用陶瓷封装与金属盖,有效保护内部晶振,提高产品的使用寿命和抗干扰能力。
    3. 严格的公差和稳定性:提供多种频率稳定性选项(±10ppm至±100ppm),满足不同应用场景的需求。
    4. 广泛的适用温度范围:支持从-40℃到+125℃的工作温度,确保在各种极端环境下都能稳定工作。

    应用案例和使用建议


    应用案例
    QC7A系列石英晶体已被广泛应用于现代通信系统中,如调制解调器和移动电话。它们还被用于汽车电子系统中,如发动机控制单元(ECU),以保证车辆的正常运行。
    使用建议
    - 在进行SMT装配时,需严格遵循推荐的回流焊接曲线,避免过高的焊接温度导致石英晶体损坏。
    - 选择合适的负载电容值对于维持稳定的频率输出至关重要。建议在具体应用前通过实验确定最优的负载电容值。
    - 确保安装过程中不要对石英晶体施加过度的压力或冲击,以免影响其电气特性和稳定性。

    兼容性和支持


    - 兼容性:QC7A系列晶体与大多数常见的电子设备兼容,可直接替换现有的同类产品,无需更改设计布局。
    - 支持:QANTEK提供详尽的技术文档、样品及技术支持服务,确保客户能够顺利地将产品集成到其项目中。此外,QANTEK还提供250片/卷和1000片/卷的包装选项,以满足不同客户的采购需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后晶体不工作 | 检查焊接是否正确;确保电源电压符合规格;检查电路连接。 |
    | 输出信号不稳定 | 检查负载电容设置;确认焊接质量;排除外部干扰因素。 |
    | 频率漂移超出预期 | 确认温度范围;校准设备;调整负载电容值。 |

    总结和推荐


    QC7A系列石英晶体凭借其卓越的性能、可靠性和广泛的应用范围,成为电子设备制造商的优选之选。无论是在通信设备还是汽车电子产品中,它都能提供稳定的频率输出,同时具备优秀的温度稳定性和长期可靠性。鉴于其在市场上的优异表现和强大的支持体系,强烈推荐使用QANTEK的QC7A系列石英晶体作为高要求应用中的首选解决方案。

QC7A27.0000F12B12R参数

参数
频率容差 ±10ppm
等效串联电阻 30Ω
频率 27MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±20ppm
长*宽*高 7mm*5mm*1mm
安装方式 贴片安装
应用等级 工业级

QC7A27.0000F12B12R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC7A27.0000F12B12R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC7A27.0000F12B12R QC7A27.0000F12B12R数据手册

QC7A27.0000F12B12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.9171
250+ ¥ 8.5358
500+ ¥ 8.3574
库存: 0
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
