QTC232.76812B2R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32.768kHz, 贴片安装, 2引脚, 12.5pF负载, 2 x 1.2 x 0.6mm, 长2mm
供应商型号: SCE-QTC232.76812B2R
供应商: 海外现货
标准整包数: 10

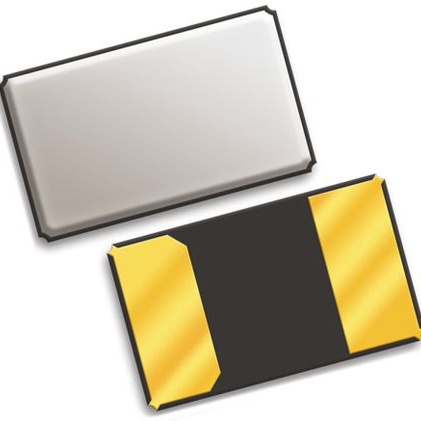

QANTEK TECHNOLOGY 无源晶振 QTC232.76812B2R

QTC232.76812B2R概述

    QANTEK QTC2 Series 1.2x2.0 SMD Tuning Fork 技术手册解析

    产品简介


    QANTEK QTC2系列是一款微型石英振荡器,采用了1.2mm×2.0mm的小尺寸表面贴装设计(SMD)。作为全球最小的低频振荡器之一,它专为需要高精度频率控制的应用场景而设计。该系列产品广泛应用于商业、工业领域,例如无线通信、PDA智能手机、以及时间管理类设备。凭借其卓越的性能和稳定性,QTC2系列成为了消费电子和工业自动化领域的理想选择。

    技术参数


    以下是QTC2系列的技术规格:
    - 标称频率: 32.768kHz
    - 频率容差(25°C): ±20ppm
    - 温度系数: -0.034 ± 0.008 ppm/°C²
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 负载电容: 7pF, 9pF, 12.5pF
    - 并联电容(C₀): 1.0pF(典型值)
    - 运动电容(C₁): 3.5fF(典型值)
    - 等效串联电阻(ESR): ≤90kΩ
    - 驱动功率: ≤0.5µW
    - 年老化率: ±3ppm(最大值)
    - 绝缘电阻: ≥500MΩ(100VDC ±15VDC)
    - 品质因数(Q值): 70000(典型值)
    - 机械尺寸: 1.2mm×2.0mm

    产品特点和优势


    QTC2系列振荡器具有以下几个显著特点和优势:
    1. 紧凑设计: 小型化封装使其非常适合空间受限的设计需求。
    2. 环境适应性强: 使用陶瓷密封外壳,能够有效抵抗恶劣环境(如高温、潮湿)的影响。
    3. 宽温域支持: 能够在极端条件下正常工作,满足工业级标准要求。
    4. 低功耗: 最大驱动功率仅为0.5µW,特别适合便携式设备。
    5. 高稳定性: 温度系数小且具备优秀的年老化特性,确保长期运行的可靠性。

    应用案例和使用建议


    QTC2系列被广泛应用于以下领域:
    - 无线通信模块: 如Wi-Fi模块、蓝牙芯片等,用于信号同步。
    - 时间管理设备: 例如电子手表、智能手环等需要精准计时的产品。
    - 智能家居系统: 控制物联网设备的时间同步功能。
    使用建议:
    - 确保电路板设计符合QTC2的阻抗匹配要求,以避免影响性能。
    - 针对极端温度环境,需增加额外的热管理措施。
    - 定期校准系统时间,以补偿年老化效应带来的偏差。

    兼容性和支持


    QTC2系列支持多种封装和频率组合,可根据客户需求定制。此外,QANTEK公司提供完善的售后服务和技术支持,包括样品申请、设计指导以及批量生产协助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 振荡频率偏离标称值 | 检查电路板焊点是否完好,必要时重新焊接 |
    | 温度变化导致频率漂移 | 确保设备运行在规定的温度范围内 |
    | 设备启动异常 | 确认供电电压是否符合规范 |

    总结和推荐


    总体来看,QANTEK QTC2系列振荡器凭借其小巧的外形、优异的性能及广泛的适用性,在同类产品中表现出色。它不仅能够满足普通消费者的需求,还能胜任严苛的工业应用场景。因此,我们强烈推荐这一系列作为高精度频率控制解决方案的选择。
    如果您正在寻找一款兼具可靠性和经济性的低频振荡器,QTC2系列无疑是最佳选项之一!

QTC232.76812B2R参数

参数
等效串联电阻 90KΩ
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
频率稳定性 -
频率容差 ±20ppm
长*宽*高 2mm*1.2mm*600μm
安装方式 贴片安装
应用等级 工业级

QTC232.76812B2R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QTC232.76812B2R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QTC232.76812B2R QTC232.76812B2R数据手册

QTC232.76812B2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.266
100+ ¥ 3.4071
1000+ ¥ 3.0992
3000+ ¥ 2.9574
库存: 2480
起订量: 80 增量: 10
交货地:
最小起订量为:10
合计: ¥ 42.66
