QC5CB32.0000F18B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32MHz, 贴片安装, 2引脚, 18pF负载, 5 x 3.2 x 1.1mm, 长5mm
供应商型号: 8136148P
供应商: 海外现货
标准整包数: 5

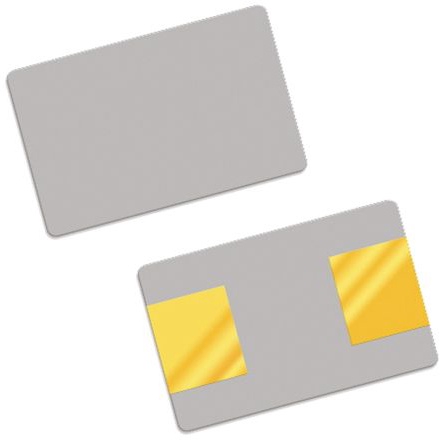

QANTEK TECHNOLOGY 无源晶振 QC5CB32.0000F18B23R

QC5CB32.0000F18B23R概述

    QC5CB 系列晶体单元技术手册

    产品简介


    QC5CB 系列是 QANTEK Technology Corporation 生产的一款陶瓷封装表面贴装晶体单元。该系列晶体单元采用全陶瓷环氧密封的 SMD 封装设计,具有低高度的特点,非常适合用于厚度有限的应用场合。主要用于高密度应用,如调制解调器、通信设备和测试仪器。

    技术参数


    - 尺寸: 3.2 x 5.0 mm(2-Pad SMD)
    - 频率范围: 8.000 至 48.000 MHz(基频)
    - 频率容差(25°C): ±20 到 ±50 ppm(标准为 ±30 ppm)
    - 温度稳定性:
    - -20°C 至 +70°C:±20 ppm、±30 ppm、±50 ppm
    - -40°C 至 +85°C:±20 ppm、±50 ppm(±30 ppm 可选)
    - 负载电容: 10 至 32 pF
    - 并联电容: 最大 7.0 pF
    - 串联电阻(ESR):
    - 频率范围 8.000 至 10.000 MHz:最大 100 欧姆
    - 频率范围 10.000 至 12.000 MHz:最大 80 欧姆
    - 频率范围 12.000 至 16.000 MHz:最大 60 欧姆
    - 频率范围 16.000 至 48.000 MHz:最大 30 欧姆
    - 绝缘电阻: ≥ 500 MΩ(100 Vdc ± 15 Vdc)
    - 驱动功率: 100 μW(典型值),最大 500 μW
    - 包装规格:
    - M:250 片/卷
    - R:1000 片/卷

    产品特点和优势


    - 低高度设计: 适合薄型设备应用。
    - 紧公差和稳定性: 频率容差低且稳定性高。
    - 广泛的应用温度范围: 可适应广泛的环境温度条件。
    - 高质量封装: 全陶瓷环氧密封,提供优良的耐久性和可靠性。

    应用案例和使用建议


    - 高密度应用: 如调制解调器和通信设备,可确保高频信号传输的稳定性和可靠性。
    - 通信设备: 适用于各种通信设备,提高信号处理效率。
    - 测试设备: 可以作为精密测试设备的核心组件,确保测量精度。
    使用建议:
    - 在焊接过程中,请遵循推荐的回流焊曲线。
    - 使用适当的保护措施以避免机械冲击和振动。

    兼容性和支持


    - 该产品与现有的 SMD 设备兼容,便于集成到现有系统中。
    - 厂商提供详细的安装指南和技术支持,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题 1: 产品温度稳定性不够好?
    - 解决方法:请确认使用的是推荐的温度范围和频率容差标准。
    - 问题 2: 高温环境下 ESR 超出预期?
    - 解决方法:参考 ESR 表格,选择合适的频率范围。
    - 问题 3: 绝缘电阻不足?
    - 解决方法:检查电路连接和封装质量,确保符合标准要求。

    总结和推荐


    QC5CB 系列晶体单元以其紧凑的设计、良好的频率稳定性和广泛的工作温度范围,成为高密度应用和精密电子设备的理想选择。其独特的特点使其在市场上具有显著的竞争优势。如果您正在寻找一个可靠的晶体单元,我们强烈推荐 QC5CB 系列。

QC5CB32.0000F18B23R参数

参数
频率 32MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 30Ω
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC5CB32.0000F18B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC5CB32.0000F18B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC5CB32.0000F18B23R QC5CB32.0000F18B23R数据手册

QC5CB32.0000F18B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
