QTC332.76807B2R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32.768kHz, 贴片安装, 2引脚, 7pF负载, 3.2 x 1.5 x 0.65mm, 长3.2mm
供应商型号: SCE-QTC332.76807B2R
供应商: 海外现货
标准整包数: 10

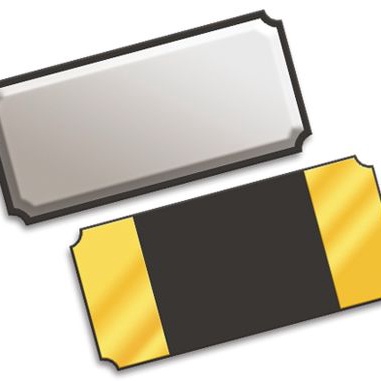

QANTEK TECHNOLOGY 无源晶振 QTC332.76807B2R

QTC332.76807B2R概述

    QTC3 系列 1.5x3.2 SMD 晶振技术手册

    产品简介


    QTC3系列1.5x3.2 SMD晶振是QANTEK Technology Corporation推出的一款小型化、低频率的表面贴装石英晶体。该产品主要用于商业和工业应用、无线通信、PDA及智能手机等领域的时间校准与计时功能。这款晶振采用密封陶瓷封装,具备出色的环境与热稳定性,适合在广泛的工作温度范围内使用。

    技术参数


    - 基本规格
    - 额定频率:32.768kHz
    - 25℃时频率容差:±20ppm
    - 温度系数:-0.034 ± 0.008 ppm/°C²
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 负载电容:6pF, 7pF, 9pF, 12.5pF
    - 并联电容:1.7pF (典型值)
    - 动态电容:3.0fF (典型值)
    - 等效串联电阻(ESR):65KΩ (最大值)
    - 驱动功率:1μW (最大值)
    - 每年老化率:±3ppm (最大值)
    - 绝缘电阻:500 MΩ (在100Vdc ±15Vdc条件下)
    - 品质因子:70000 (典型值)
    - 电容比:450 (典型值)
    - 机械尺寸
    - 尺寸:1.5mm x 3.2mm (最大厚度:0.65mm)

    产品特点和优势


    QTC3系列具备以下独特功能和优势:
    - 低频高精度:在小型化设计中实现了低频率,确保了时间计数的高精度。
    - 环境适应性强:采用密封陶瓷封装,能够抵抗极端温度变化和环境影响,适合工业应用。
    - 宽温区操作:工作温度范围从-40°C到+85°C,满足多种复杂环境下的使用需求。
    - 可靠性高:具备优良的电气特性和高绝缘电阻,延长了产品的使用寿命。

    应用案例和使用建议


    应用案例:QTC3系列常用于需要精确计时的应用场景,如无线通讯设备、PDA和智能手机等。例如,在智能手表中作为时间基准源,确保计时准确。
    使用建议:
    1. 在焊接过程中,需遵循推荐的回流焊曲线,以保证焊接质量。
    2. 当应用于高温环境时,考虑频率稳定性的变化(-0.034 ppm/°C²),特别是在超过室温的环境下,可能需要额外的校准措施。
    3. 在组装前,根据应用需求选择合适的负载电容值。

    兼容性和支持


    QTC3系列晶振可以与其他符合相同标准的SMD组件一起使用,保证了良好的兼容性。此外,QANTEK Technology Corporation提供了全面的技术支持,包括售前咨询、售后维护和技术文档支持,确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题:焊接过程中出现异常?
    - 解决方案:严格按照推荐的回流焊曲线进行焊接,检查焊接环境是否符合要求。
    - 问题:设备长时间运行后,频率发生漂移?
    - 解决方案:检查设备是否在指定的工作温度范围内运行,并根据实际情况调整负载电容值。

    总结和推荐


    综上所述,QTC3系列1.5x3.2 SMD晶振是一款高性能、高可靠性的小型化晶振,适用于各类精密计时需求的场合。其卓越的环境适应性和宽广的操作温度范围使其在工业、商业及消费电子领域具有广泛的适用性和市场竞争力。强烈推荐此款产品给需要高精度计时和可靠性的项目。
    如需进一步了解或采购,请访问QANTEK Technology Corporation官方网站或联系客服获取更多信息。

QTC332.76807B2R参数

参数
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 1μW
负载电容 7pF
频率稳定性 0.0122%
长*宽*高 3.2mm*1.5mm*650μm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

QTC332.76807B2R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QTC332.76807B2R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QTC332.76807B2R QTC332.76807B2R数据手册

QTC332.76807B2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.266
100+ ¥ 3.4071
1000+ ¥ 3.0992
3000+ ¥ 2.9574
库存: 1580
起订量: 80 增量: 10
交货地:
最小起订量为:10
合计: ¥ 42.66
