QC2027.1200F08B12R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 27.12MHz, 贴片安装, 4引脚, 8pF负载, 2 x 1.6 x 0.5mm, 长2mm
供应商型号: 8149591
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC2027.1200F08B12R

QC2027.1200F08B12R概述


    产品简介

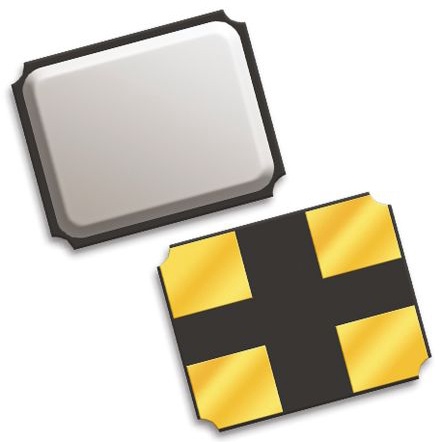

    QC20系列:1.6x2.0 4-Pad SMD石英晶体单元
    QC20系列是由QANTEK Technology Corporation生产的1.6x2.0尺寸的表面贴装(SMD)石英晶体单元。这款微型组件采用4引脚设计,广泛应用于高密度场合,例如调制解调器、通信设备、PCMCIA卡、无线设备及汽车电子等领域。

    技术参数


    - 物理尺寸:1.6 mm x 2.0 mm x 0.5 mm
    - 封装类型:陶瓷密封,金属盖
    - 频率范围:20.000 MHz 至 52.000 MHz(基频)
    - 频率容差:25°C时为±10 ppm至±30 ppm(标准为±30 ppm)
    - 温度稳定性:工作温度范围内见“温度稳定性表”
    - 存储温度:-40°C 至 +85°C
    - 年老化率:≤±3 ppm
    - 负载电容:7 pF 至 32 pF
    - 并联电容:C₀ = 7.0 pF
    - 等效串联电阻 (ESR):见“ESR表”
    - 驱动功率:≤50 µW
    - 绝缘电阻:≥500 MΩ (100 Vdc ±15 Vdc)

    产品特点和优势


    QC20系列石英晶体具有紧凑的设计和超高的可靠性。其陶瓷密封加金属盖确保了高精度和长期稳定性。此外,它还具备良好的温度稳定性和小的体积,使其在空间有限的应用中尤为合适。

    应用案例和使用建议


    应用案例:QC20系列可以用于高速数据传输设备中,如调制解调器和通信系统。在PCMCIA卡和无线模块中也广泛使用。在汽车电子中,这种晶振因其高可靠性而被选中。
    使用建议:对于需要极高精度的应用,应选择更低频率容差的标准选项。在高频应用中,要注意驱动功率不要超过最大限制以避免过热。

    兼容性和支持


    QC20系列石英晶体与大多数标准的SMD工艺兼容,适用于多种不同的电路板设计。QANTEK Technology Corporation提供了一系列的产品包装选项,包括250片/卷带和1000片/卷带。此外,制造商还提供了详细的环境和机械测试报告,如MIL-STD-202标准的振动和冲击测试,确保产品在各种恶劣环境下都能正常工作。

    常见问题与解决方案


    1. 问题:晶振频繁出现老化现象?
    解决方法:确认驱动功率不超过额定值,检查工作温度是否在规定的范围内。
    2. 问题:信号不稳定?
    解决方法:检查负载电容是否正确匹配,确保电路中的其他组件没有干扰。
    3. 问题:难以焊接?
    解决方法:遵循正确的回流焊工艺曲线,注意焊接温度和时间的控制。

    总结和推荐


    综上所述,QC20系列石英晶体单元凭借其小巧、可靠和高精度等特点,在众多电子设备中有着广泛应用。如果您正在寻找一款高性能的晶体单元用于高密度和关键应用,QC20系列是您的理想选择。强烈推荐给追求高性能、高可靠性的应用开发者。

QC2027.1200F08B12R参数

参数
频率 27.12MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 100Ω
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
应用等级 工业级

QC2027.1200F08B12R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC2027.1200F08B12R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC2027.1200F08B12R QC2027.1200F08B12R数据手册

QC2027.1200F08B12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
