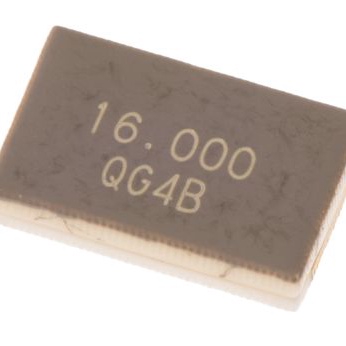

QC5CB16.0000F18B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 16MHz, 贴片安装, 2引脚, 18pF负载, 5 x 3.2 x 1.1mm, 长5mm
供应商型号: 8136116
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC5CB16.0000F18B23R

QC5CB16.0000F18B23R概述


    产品简介




    QC5CB系列3.2x5.0 2-Pad SMD全陶瓷晶体单元是QANTEK Technology Corporation开发的一种表面贴装设备(SMD),适用于高密度电路板设计。该产品主要通过环氧密封封装技术提供一个低高度的陶瓷结构,特别适合用于厚度要求较高的应用场合。它的主要功能在于提供高精度频率控制,广泛应用于调制解调器、通信设备以及测试仪器等领域。


    技术参数




    - 频率范围: 8.000至48.000 MHz(基频)
    - 频率容差: 在25℃时为±20到±50 ppm(标准±30 ppm)
    - 频率稳定性: 见温度变化表格
    - 存储温度: -55℃至+125℃
    - 老化率: 每年最大+5 ppm
    - 负载电容: 10至32 pF
    - 并联电容: 最大7.0 pF
    - 等效串联电阻 (ESR): 见ESR表格
    - 驱动功率: 典型值100 μW(最大500 μW)
    - 绝缘电阻: 500 MΩ在100 Vdc ±15 Vdc


    产品特点和优势




    QC5CB系列的产品优势主要体现在以下几个方面:
    - 紧凑设计: 所有采用陶瓷环氧密封SMD封装,使得产品适合于薄型设备。
    - 高稳定性: 紧密公差和高稳定性使其适用于需要精确频率控制的应用。
    - 适用范围广: 从低温到高温环境都能稳定工作,覆盖-40℃到+85℃的工作温度范围。
    - 可靠性强: 通过多项标准测试,包括机械冲击、振动和热循环等,确保了产品的长期可靠运行。


    应用案例和使用建议




    QC5CB系列常用于高密度电路板设计,典型应用包括通信设备、调制解调器以及测试仪器等。对于需要高精度频率控制的场合,如无线通信模块或GPS接收机,该产品尤为适用。在使用过程中,建议根据具体应用需求选择合适的频率容差和负载电容,以保证最佳性能。


    兼容性和支持




    该产品可与各种SMD工艺兼容,并且在特定条件下可适应更宽的工作温度范围。QANTEK公司提供了全面的技术支持和服务,包括产品选型指南、安装说明和故障排除建议,帮助客户更好地使用该产品。


    常见问题与解决方案




    - 问题1: 如何确定正确的频率容差?
    - 解答: 根据具体应用需求选择合适的容差等级。例如,对于一般用途可以选择标准的±30 ppm。
    - 问题2: 需要如何处理储存条件下的老化问题?
    - 解答: 通过保持适当的存储温度和避免长时间暴露在极端环境中来减缓老化速度。建议在使用前进行必要的检测以确保其性能符合要求。


    总结和推荐




    总体而言,QC5CB系列凭借其高精度、稳定性和宽温范围的优势,在通信、测试和调制解调器等应用领域具有显著的竞争力。如果您正在寻找一种能够在高密度电路板中工作的高性能晶体单元,QC5CB是一个值得考虑的选择。强烈推荐给需要高精度频率控制的工程项目。

QC5CB16.0000F18B23R参数

参数
频率 16MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 60Ω
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC5CB16.0000F18B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC5CB16.0000F18B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC5CB16.0000F18B23R QC5CB16.0000F18B23R数据手册

QC5CB16.0000F18B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
