首页  >  产品百科  >  QC6CA20.0000F12B23R

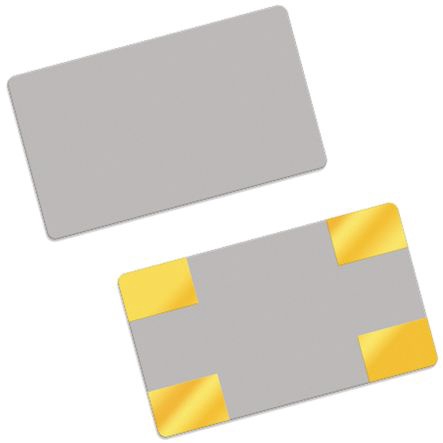

QC6CA20.0000F12B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 20MHz, 贴片安装, 4引脚, 12pF负载, 6 x 3.5 x 1.1mm, 长6mm
供应商型号: 8149838
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC6CA20.0000F12B23R

QC6CA20.0000F12B23R概述

    QC6CA系列3.5x6.0 4-Pad SMD全陶瓷晶体单元

    产品简介


    QC6CA系列是QANTEK Technology Corporation推出的一款4引脚表面贴装(SMD)全陶瓷晶体单元。这款晶体单元专为高密度应用设计,适用于调制解调器、通信设备及测试仪器等。其采用全陶瓷环氧密封封装,体积小且高度低,非常适合用于需要薄型化设计的应用场合。

    技术参数


    - 频率范围:8.000至40.000 MHz(基频)
    - 频率容差:25°C时,标准值为±30 ppm,可选±20 ppm至±50 ppm
    - 频率稳定性:工作温度范围内,±20 ppm至±50 ppm(具体取决于温度区间)
    - 储存温度:-55°C至+125°C
    - 老化率:每年≤±5 ppm
    - 负载电容:10至32 pF
    - 并联电容:最大7.0 pF
    - 等效串联电阻(ESR):不同频率下最大阻值见下表
    - 驱动功率:典型值100 μW(最大值500 μW)
    - 绝缘电阻:≥500 MΩ(施加直流电压100 Vdc±15 Vdc)
    | 频率范围 (MHz) | 最大阻值 (Ω) |

    | 8.000 - 10.000 | 100 |
    | 10.000 - 12.000 | 80 |
    | 12.000 - 16.000 | 60 |
    | 16.000 - 40.000 | 30 |

    产品特点和优势


    - 紧凑封装:全陶瓷环氧密封封装,确保产品的长期稳定性和可靠性。
    - 低高度设计:特别适合需要紧凑设计和薄型化应用的设备。
    - 高精度和稳定性:提供±20 ppm至±50 ppm的容差选择,以适应不同的应用场景需求。

    应用案例和使用建议


    QC6CA系列晶体单元广泛应用于调制解调器、通信设备及测试仪器中。在实际使用过程中,为了确保最佳性能,建议遵循制造商推荐的回流焊曲线进行焊接。例如,对于不同频率范围的产品,需确保焊接过程中的热冲击不会超过其耐受极限。

    兼容性和支持


    该产品具有良好的兼容性,能够无缝集成到现有的电子设备中。QANTEK Technology Corporation提供全面的技术支持,包括但不限于产品安装指南、维修服务以及客户定制需求。客户还可以通过官网获取详细的Datasheet和应用笔记。

    常见问题与解决方案


    1. 问题:ESR值偏高
    - 解决方案:检查焊接质量,确保焊接温度曲线符合规范。若问题仍然存在,请联系技术支持寻求进一步帮助。

    2. 问题:晶体不稳定
    - 解决方案:检查电源电压是否在允许范围内波动,并确保工作环境温度控制在推荐范围之内。必要时调整负载电容。

    总结和推荐


    综上所述,QC6CA系列晶体单元凭借其紧凑设计、高精度和稳定性的特点,在高密度应用中表现出色。无论是调制解调器还是通信设备,这款产品都能提供卓越的性能表现。考虑到其优秀的品质和广泛的应用范围,强烈推荐此款产品用于各种高性能电子设备中。

QC6CA20.0000F12B23R参数

参数
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 30Ω
频率 20MHz
驱动电平 -
长*宽*高 6mm*3.5mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC6CA20.0000F12B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC6CA20.0000F12B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC6CA20.0000F12B23R QC6CA20.0000F12B23R数据手册

QC6CA20.0000F12B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
