QANTEK TECHNOLOGY 有源晶振 QX733A8.000000B15R

QX733A8.000000B15R概述

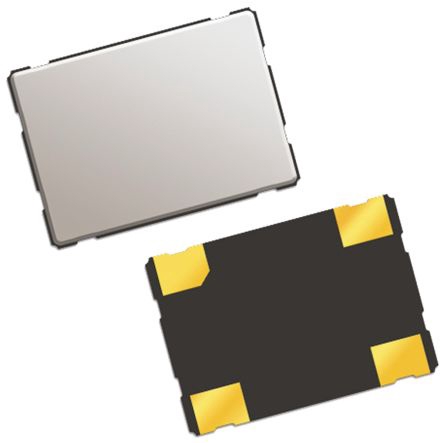

    QX7系列 5x7 SMD HCMOS时钟振荡器



    产品简介




    QX7系列是由QANTEK Technology Corporation生产的5x7表面贴装(SMD)HCMOS时钟振荡器。该系列产品采用了TTL/HCMOS兼容的混合电路与微型石英晶体封装于低轮廓的行业标准7 x 5mm陶瓷封装内。其主要应用于需要高精度时钟信号的各类电子产品中,如通信设备、计算机系统、汽车电子设备及工业控制系统等。


    技术参数




    主要规格

    - 频率范围: 1.000到155.520MHz
    - 输出逻辑: HCMOS
    - 温度稳定性: ±25ppm至±100ppm
    - 相位抖动: RMS <1ps(典型值)
    - 年老化率: ±5ppm
    - 工作温度范围:
    - 标准: -20至+70°C
    - 工业: -40至+85°C
    - 扩展: -40至+105°C
    - 汽车: -40至+125°C

    电气规格

    - 供电电压: 1.8V, 2.5V, 3.3V, 5.0V
    - 输入电流: 视频率而定
    - 输出电流: 最小±2mA
    - 输出电压: 高电平(90%,1.8V时为80%),低电平(10%,1.8V时为20%)
    - 输出对称性: 标准40%至60%,紧致45%至55%
    - 输出负载: 最大15pF/30pF/50pF
    - 上升/下降时间: 最大3ns至10ns(视频率而定)


    产品特点和优势




    QX7系列时钟振荡器具有以下特点和优势:

    1. 迷你封装: 尺寸仅为5.0 x 7.0 x 1.4mm,适用于空间受限的设计。
    2. 宽频段覆盖: 支持1.000到155.520MHz的频率范围,满足不同应用需求。
    3. 三态控制功能: 可以通过启用/禁用功能进行控制,方便管理功耗。
    4. 多供电电压选项: 可支持1.8V, 2.5V, 3.3V, 5.0V,增加了设计灵活性。
    5. 优良的电气特性: 输出电流、电压及对称性均达到高标准,确保信号质量。


    应用案例和使用建议




    应用案例

    QX7系列时钟振荡器常用于通信设备、计算机系统及汽车电子设备中。例如,在汽车电子设备中,它可用于车身控制系统、引擎管理系统等。

    使用建议

    1. 环境温度选择: 根据实际使用环境选择合适的工作温度范围。
    2. 供电电压匹配: 确保选用与供电电压匹配的产品型号。
    3. 电路布局: 在PCB设计中合理布局,减少外部噪声干扰,提高信号质量。


    兼容性和支持




    QX7系列时钟振荡器支持多种供电电压和温度范围,确保其与不同类型的电子设备兼容。QANTEK Technology Corporation提供详尽的技术支持和售后服务,包括产品手册、应用指南和技术咨询等。


    常见问题与解决方案




    常见问题

    1. 如何确认产品是否适合特定应用?
    2. 电源波动对性能有何影响?
    3. 产品是否需要特殊防护措施?

    解决方案

    1. 参考技术手册: 根据产品手册提供的规格,选择符合要求的产品型号。
    2. 稳压电源: 使用稳压电源以避免电源波动对产品性能的影响。
    3. 环境防护: 根据实际使用环境,采取适当的防护措施,如防尘罩、散热片等。


    总结和推荐




    QX7系列5x7 SMD HCMOS时钟振荡器以其紧凑的尺寸、广泛的频率范围及优良的电气特性,成为市场上极具竞争力的产品。适用于多种应用场景,无论是通信设备还是工业控制系统,均能提供可靠的时钟信号支持。总体而言,推荐在各种高精度时钟信号需求的应用中采用QX7系列时钟振荡器。

QX733A8.000000B15R参数

参数
频率 -
频率稳定性 ±25ppm
频率容差 -
长*宽*高 7mm*5mm*1.4mm
安装方式 贴片安装
应用等级 工业级

QX733A8.000000B15R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX733A8.000000B15R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 有源晶振 QANTEK TECHNOLOGY QX733A8.000000B15R QX733A8.000000B15R数据手册

QX733A8.000000B15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
