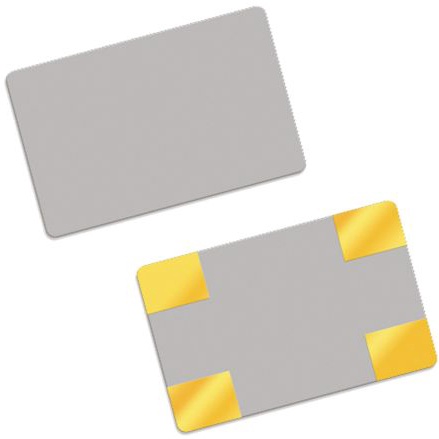

QC5CA11.0592F12B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 11.0592MHz, 贴片安装, 4引脚, 12pF负载, 5 x 3.2 x 1.1mm, 长5mm
供应商型号: 1735665
供应商: 海外现货
标准整包数: 1000
QANTEK TECHNOLOGY 无源晶振 QC5CA11.0592F12B23R

QC5CA11.0592F12B23R概述

    QC5CA 系列晶体单元技术手册

    1. 产品简介


    QC5CA 系列晶体单元是 QANTEK Technology Corporation 生产的一款高密度表面贴装(SMD)陶瓷封装晶体单元。它采用全陶瓷环氧密封技术,适用于现代电子设备中对体积和高度要求严格的应用场合。产品主要应用于调制解调器、通信设备和测试仪器等领域。

    2. 技术参数


    - 频率范围: 8.000 MHz 至 48.000 MHz(基频)
    - 频率容差:
    - 25°C:±20 ppm 至 ±50 ppm(标准为 ±30 ppm)
    - 温度稳定性:
    - ±20 ppm (±30 ppm 标准) @ -20 to +70°C
    - ±30 ppm (±50 ppm 标准) @ -40 to +85°C
    - 存储温度: -55°C 至 +125°C
    - 老化率: 每年最大 ±5 ppm
    - 负载电容: 10 pF 至 32 pF
    - 并联电容: 最大 7.0 pF
    - 串联电阻:
    - 8.000 MHz 至 10.000 MHz: 最大 100 Ω
    - 10.000 MHz 至 12.000 MHz: 最大 80 Ω
    - 12.000 MHz 至 16.000 MHz: 最大 60 Ω
    - 16.000 MHz 至 48.000 MHz: 最大 30 Ω
    - 驱动功率: 100 μW(典型值),最大 500 μW
    - 绝缘电阻: 500 MΩ(直流电压 100 Vdc ±15 Vdc)

    3. 产品特点和优势


    - 全陶瓷环氧密封:提供了出色的机械稳定性和防潮性。
    - 低高度设计:适合用于需要节省空间的薄型设备。
    - 高精度和稳定性:可提供紧公差和稳定的频率输出,适合高精度应用。
    - 宽温范围:可在 -40°C 至 +85°C 的宽温度范围内工作,确保在各种环境下都能正常运行。

    4. 应用案例和使用建议


    QC5CA 系列晶体单元适用于多种高密度电子设备,如调制解调器、通信设备和测试仪器。这些应用通常要求紧凑的尺寸和高可靠性。对于特定应用,例如:
    - 在设计通信模块时,可以考虑选择频率容差更小的产品以提高信号质量。
    - 对于需要高驱动功率的应用,可以选择最大驱动功率更高的型号以确保性能稳定。

    5. 兼容性和支持


    QC5CA 系列晶体单元可以轻松与现有的电子设备和其他组件进行集成,无需额外的电路设计。厂商提供了全面的技术支持和售后服务,包括样品请求、技术咨询和质量问题处理等。

    6. 常见问题与解决方案


    - 问题: 产品在高温下出现频率漂移现象。
    - 解决方案: 选择具有更佳温度稳定性的型号(如 ±20 ppm 的型号)。
    - 问题: 设备在低温环境下无法正常启动。
    - 解决方案: 确保所选型号的工作温度范围符合应用需求(如 -40°C 至 +85°C 的型号)。
    - 问题: 频率输出不稳定。
    - 解决方案: 检查负载电容是否正确匹配,调整负载电容至推荐范围。

    7. 总结和推荐


    总体而言,QC5CA 系列晶体单元以其紧凑的尺寸、高精度和卓越的温度稳定性在市场上表现出色。它的多种频率选项和负载电容配置使其适用于广泛的应用场合。因此,强烈推荐此产品用于高密度应用中对频率稳定性有较高要求的电子设备。

QC5CA11.0592F12B23R参数

参数
频率 11.0592MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 80Ω
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC5CA11.0592F12B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC5CA11.0592F12B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC5CA11.0592F12B23R QC5CA11.0592F12B23R数据手册

QC5CA11.0592F12B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
