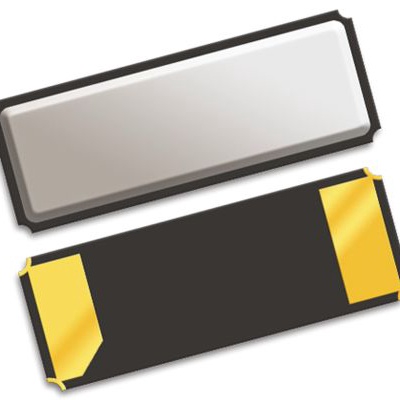

QTC432.76809B2R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32.768kHz, 贴片安装, 2引脚, 9pF负载, 4.1 x 1.5 x 0.75mm, 长4.1mm
供应商型号: 1735698
供应商: 海外现货
标准整包数: 3000
QANTEK TECHNOLOGY 无源晶振 QTC432.76809B2R

QTC432.76809B2R概述

    QTC4 系列电子元器件技术手册

    产品简介


    QTC4系列是一款1.5x4.1毫米表面贴装(SMD)音叉晶体振荡器,主要用于商业和工业应用,特别适合无线通信、PDA、智能手机及时间相关的应用。该系列产品具有体积小、低功耗的特点,适用于需要精确频率控制的场合。

    技术参数


    - 基本频率: 32.768kHz
    - 频率容差(25°C): ±20ppm
    - 温度系数: -0.034 ± 0.008 ppm/°C²
    - 操作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 负载电容: 7pF、9pF、12.5pF
    - 分流电容: 1.7pF
    - 振动电容: 3.0fF
    - 等效串联电阻 (ESR): 65KΩ
    - 驱动功率: 1μW
    - 年老化率: ±3ppm
    - 绝缘电阻: 500 MΩ
    - 品质因数: 70000
    - 电容比: 450

    产品特点和优势


    QTC4系列的优势在于其紧凑的设计和出色的环境稳定性。其陶瓷密封外壳提供了优异的抗环境和抗热能力,使得该产品能够在极端温度条件下稳定工作。此外,它的低频特性使其在小型化设计中具备独特的竞争优势,广泛应用于各种需要高精度时钟信号的设备中。

    应用案例和使用建议


    QTC4系列适用于各种商业和工业应用,特别是在无线通讯领域。例如,在PDA和智能手机中,它可以用作实时时钟,确保设备的时间准确性。为了更好地发挥其性能,建议在使用过程中保持适当的环境条件,并定期进行维护检查。

    兼容性和支持


    QTC4系列采用标准的1.5x4.1毫米封装,易于与其他SMD设备集成。制造商提供了详细的文档和技术支持,以帮助客户正确安装和使用该产品。此外,QANTek公司还提供标准的3000个单位的卷带包装(Tape&Reel),便于自动化生产过程。

    常见问题与解决方案


    1. 问题:如何计算频率稳定性?
    - 解决方法:可以通过公式 \(\Delta f = K \cdot (\Delta T)^2\) 来计算,其中\(K\)为抛物线曲率常数,\(\Delta T\)是温度变化量。例如,当温度从25°C升至45°C时,\(\Delta T\)为20°C,从而计算出频率变化量为-13.6ppm。
    2. 问题:如何确定最佳负载电容?
    - 解决方法:根据产品手册中的说明,选择最接近产品推荐值的负载电容,通常为7pF、9pF或12.5pF,以确保最佳性能。

    总结和推荐


    QTC4系列以其紧凑的尺寸、出色的环境适应性和广泛的适用性,成为高性能音叉晶体振荡器的不二之选。无论是用于商业还是工业应用,这款产品都能满足高标准的要求。我们强烈推荐此款产品给需要精确频率控制和环境稳定性要求的应用场景。

QTC432.76809B2R参数

参数
负载电容 9pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 65KΩ
频率 32.768KHz
驱动电平 -
长*宽*高 4.1mm*1.5mm*750μm
安装方式 贴片安装
应用等级 工业级

QTC432.76809B2R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QTC432.76809B2R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QTC432.76809B2R QTC432.76809B2R数据手册

QTC432.76809B2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 9.9857
15000+ ¥ 9.4865
库存: 0
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
