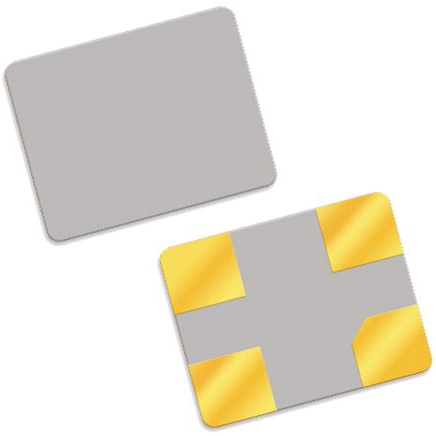

QC3CA25.0000F12B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 25MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 1.1mm, 长3.2mm
供应商型号: 8136185P
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC3CA25.0000F12B23R

QC3CA25.0000F12B23R概述


    产品简介


    QC3CA系列2.5x3.2 4-Pad SMD全陶瓷晶体单元
    QC3CA系列是由QANTEK Technology Corporation生产的一款4-pad表面贴装(SMD)全陶瓷晶体单元。这款晶体单元以其紧凑的设计和稳定的性能著称,适用于高密度应用场合。它主要应用于调制解调器、通信设备及测试仪器等领域,提供精准的时间基准和频率参考。

    技术参数


    - 封装形式: 2.5x3.2 mm, 4-pad SMD, 全陶瓷环氧密封
    - 频率范围: 12.000 MHz 至 48.000 MHz(基频)
    - 频率容差:
    - 25°C下: ±20 ppm 至 ±50 ppm(标准为±30 ppm)
    - 温度范围内: 见温度稳定性表
    - 负载电容: 10 pF 至 32 pF
    - 串联电阻(C0): ≤7.0 pF
    - 等效串联电阻(ESR): 见ESR表
    - 驱动功率: 100 µW(典型值),500 µW(最大值)
    - 绝缘电阻: ≥500 MΩ (100 Vdc ±15 Vdc)
    - 存储温度: -55°C 至 +125°C
    - 老化率: 每年≤5 ppm(最大)

    产品特点和优势


    - 低高度设计: 适合用于需要薄型设计的设备。
    - 高精度: 频率容差为±30 ppm(标准),具有高稳定性和紧公差。
    - 环境适应性强: 能够在-40°C至+85°C的温度范围内稳定工作。
    - 坚固耐用: 符合MIL-STD-202的机械冲击、振动及热循环标准,确保产品在恶劣环境下的可靠性。

    应用案例和使用建议


    应用案例:
    - 调制解调器: 在高密度PCB上安装,提高设备的整体性能。
    - 通信设备: 作为精确的频率参考源,保证信号传输的准确性和稳定性。
    - 测试仪器: 用于各种测试设备,提供可靠的频率基准。
    使用建议:
    - 确保在焊接过程中遵循推荐的回流焊曲线,以避免过高的温度导致损坏。
    - 安装时应注意散热,防止因高温导致性能下降。
    - 若需长时间存储,建议保持在-55°C至+125°C的温度范围内。

    兼容性和支持


    - 兼容性: 与市面上常见的通信模块及测试设备兼容,无需额外适配。
    - 支持: QANTEK Technology Corporation提供详细的技术文档和客户支持,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在焊接后出现裂纹 | 确认焊接曲线符合推荐规范,检查是否有焊接温度过高问题。 |
    | 设备在低温环境中运行不稳定 | 确保工作温度在指定范围内,使用温度补偿电路或选择更适合低温环境的产品。 |
    | 产品老化过快 | 更换产品时,注意查看产品批次,选择老化率较低的型号。 |

    总结和推荐


    综合评估:
    QC3CA系列是一款高性能的全陶瓷晶体单元,具有出色的精度和稳定性,特别适合高密度应用场合。其独特的低高度设计和强大的环境适应能力使其成为众多设备的理想选择。对于需要精确频率参考的应用,尤其是通信和测试设备领域,强烈推荐使用此产品。

QC3CA25.0000F12B23R参数

参数
频率容差 ±20ppm
等效串联电阻 60Ω
频率 25MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC3CA25.0000F12B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC3CA25.0000F12B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC3CA25.0000F12B23R QC3CA25.0000F12B23R数据手册

QC3CA25.0000F12B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
