QX14T50B4.000000B50TT

产品分类: 有源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 4MHz, , 通孔安装, HCMOS输出
供应商型号: 2508706
供应商: 海外现货
标准整包数: 1

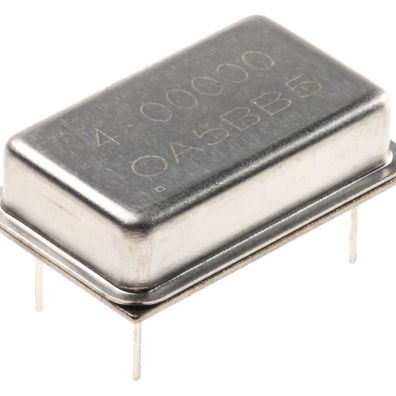

QANTEK TECHNOLOGY 有源晶振 QX14T50B4.000000B50TT

QX14T50B4.000000B50TT概述

    QX14 Series: 14 Pin Dual-in-Line HCMOS Clock Oscillator

    产品简介


    QX14系列是一款高可靠性HCMOS时钟振荡器,采用14针双列直插(DIP)封装形式,广泛应用于需要高精度时钟信号的电子设备中。该产品以其宽泛的频率范围、多样的供电电压选择以及卓越的温度稳定性而著称,能够满足多种工业标准和特殊要求。

    技术参数


    QX14系列的主要技术规格如下:
    - 频率范围:0.252 MHz 至 150 MHz
    - 输出逻辑:HCMOS
    - 温度稳定性:±100 ppm、±50 ppm、±25 ppm
    - 年老化率:±5 ppm
    - 工作温度范围:
    - 标准:-10°C 至 +70°C
    - 工业:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 供电电压:3.3 V 或 5.0 V 直流
    - 输入电流:
    - 0.252 MHz 至 24.000 MHz:5 mA / 10 mA
    - 24.100 MHz 至 50.000 MHz:10 mA / 15 mA
    - 50.100 MHz 至 70.000 MHz:25 mA / 50 mA
    - 70.100 MHz 至 80.000 MHz:25 mA / 50 mA
    - 80.100 MHz 至 150.000 MHz:60 mA / 60 mA
    - 输出电压:
    - 逻辑高电平(Voh):90% Vdd 最小值
    - 逻辑低电平(Vol):10% Vdd 最大值
    - 输出对称性:
    - 标准:40% 至 60%
    - 紧凑:45% 至 55%
    - 上升和下降时间:
    - 0.252 MHz 至 24.000 MHz:10 ns 最大值
    - 24.100 MHz 至 50.000 MHz:6 ns 最大值
    - 50.100 MHz 至 70.000 MHz:6 ns 最大值
    - 70.100 MHz 至 80.000 MHz:4 ns 最大值
    - 80.100 MHz 至 150.000 MHz:4 ns 最大值
    - 备用功能:三态(可选)
    - 启用/禁用时间:100 ns 最大值
    - 备用电流:10 μA 最大值
    - 启动时间:10 ms 最大值

    产品特点和优势


    - 行业标准封装:14针DIP封装,易于集成,保证与现有设计兼容。
    - 广泛频率范围:从0.252 kHz 到 150 MHz,适应多种应用需求。
    - 选择性供电电压:3.3 V 或 5.0 V 直流,适用于不同电源环境。
    - 密封封装:提供卓越的可靠性和长期稳定性,降低老化率。
    - 可选三态功能:允许用户通过使能/禁用控制输出,增强灵活性。

    应用案例和使用建议


    QX14系列广泛应用于通信设备、工业自动化系统和消费电子产品中。在这些应用中,它能够稳定地提供所需的时钟信号。使用时应注意以下几点:
    - 在高频应用中,建议使用紧凑型输出对称性以提高信号完整性。
    - 高温环境下,选择更高稳定性的型号以确保长期运行稳定性。
    - 考虑到电源波动,选择更稳定的供电电压版本。

    兼容性和支持


    QX14系列与多种工业标准兼容,可在各类电路板上顺利安装。厂商提供详尽的技术文档和支持服务,确保用户可以轻松进行产品集成和调试。

    常见问题与解决方案


    1. Q:产品无法正常启动?
    - A: 检查供电电压是否符合规格要求。如果电压异常,请重新连接电源线。
    2. Q:信号不稳定?
    - A: 检查负载电容值是否符合标准。如需进一步诊断,请联系技术支持。
    3. Q:温度稳定性不足?
    - A: 更换高稳定性的型号,如稳定性等级为25 ppm的产品。

    总结和推荐


    QX14系列时钟振荡器凭借其广泛的频率范围、优秀的温度稳定性和灵活的供电选项,在众多应用中展现出色性能。其紧凑型封装和多样化供电电压选择使其成为各种电子设备的理想选择。推荐在需要高精度时钟信号的应用中优先考虑使用QX14系列产品。

QX14T50B4.000000B50TT参数

参数
频率 4MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 20.8mm*13.2mm*5.08mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级

QX14T50B4.000000B50TT厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX14T50B4.000000B50TT数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 有源晶振 QANTEK TECHNOLOGY QX14T50B4.000000B50TT QX14T50B4.000000B50TT数据手册

QX14T50B4.000000B50TT封装设计

查看详情并下载
Symbol
Footprint
3D Model
