首页  >  产品百科  >  QX733A24.57600B15R

QX733A24.57600B15R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 24.576MHz, 表面贴装, HCMOS输出
供应商型号: 1734581
供应商: 海外现货
标准整包数: 1000
QANTEK TECHNOLOGY 无源晶振 QX733A24.57600B15R

QX733A24.57600B15R概述

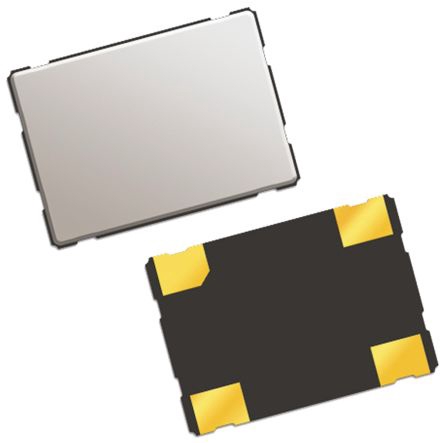

    QX7系列 5x7 SMD HCMOS时钟振荡器

    产品简介


    QX7系列是QANTEK Technology Corporation生产的5x7表面贴装器件(SMD)高稳定度晶体振荡器。这些振荡器包含一个TTL/HCMOS兼容的混合电路和微型石英晶体,封装在低轮廓的行业标准7x5mm陶瓷封装内。其主要应用领域包括通信设备、计算机系统、工业自动化、汽车电子及各种需要高精度时钟信号的场合。

    技术参数


    - 频率范围:1.000 MHz 至 155.520 MHz
    - 输出逻辑:HCMOS
    - 温度稳定性:±100 ppm、±50 ppm、±25 ppm、±20 ppm
    - 相位抖动(RMS):<1 ps(典型值)
    - 年老化率:±5 ppm
    - 供电电压范围:1.8V、2.5V、3.3V、5.0V
    - 输入电流:根据频率范围不同而变化,例如1.000至32.000 MHz范围内的输入电流为7mA(1.8V),25mA(5.0V)
    - 输出电流:Lol/Loh ≥ ±2mA(最小值)
    - 输出电压:逻辑高(Voh)为Vdd的90%(1.8V时为80%),逻辑低(Vol)为Vdd的10%(1.8V时为20%)
    - 输出对称性:标准为40%至60%,紧致为45%至55%
    - 输出负载:15pF/30pF/50pF(最大值)
    - 上升时间和下降时间:1.000至32.000 MHz范围内的最大上升/下降时间为10ns(5.0V)
    - 待机电流:≤10 µA
    - 使能/禁用功能:三态输出
    - 输出禁用时间:最大300ns
    - 输出启用时间:最大10ms
    - 启动时间:最大10ms

    产品特点和优势


    QX7系列时钟振荡器具有多种显著优势:
    - 小型化设计:采用了5.0 x 7.0 x 1.4mm的小型封装,非常适合空间受限的应用环境。
    - 高稳定性:提供从±20 ppm到±100 ppm的多种稳定性选项,能够满足不同应用需求。
    - 宽工作电压范围:支持1.8V、2.5V、3.3V、5.0V多种供电电压,增强了产品适用性。
    - 使能/禁用功能:标配三态输出使能/禁用功能,便于控制和节省能源。

    应用案例和使用建议


    QX7系列振荡器广泛应用于通信、计算机系统和工业自动化等领域。例如,在无线通信设备中,它们被用于生成精确的时钟信号;在汽车电子系统中,它们确保了系统的稳定运行。在实际使用中,建议在选择产品型号时根据具体的工作环境和电源要求来决定频率稳定性、温度范围和输出负载等参数。

    兼容性和支持


    QX7系列时钟振荡器在物理尺寸上符合行业标准,便于与其他标准电子元件和设备进行兼容安装。QANTEK公司提供了详细的技术支持和售后服务,包括生产过程中的质量保证、发货前的检测和安装指导等。

    常见问题与解决方案


    1. 问题:如何确认产品的供货状态?
    - 解答:联系QANTEK的客户服务部门获取最新的库存情况。
    2. 问题:产品启动时间过长怎么办?
    - 解答:检查电源电压是否在规定范围内,并确保电路接线正确。如果问题依然存在,可能需要更换新产品。
    3. 问题:如何正确安装产品以避免损坏?
    - 解答:参考QANTEK提供的焊接工艺曲线(Solder Reflow Profile),并按照步骤进行安装。

    总结和推荐


    QX7系列时钟振荡器凭借其高性能、高可靠性及广泛的适应性,在市场上具备较强的竞争力。无论是在高精度要求的通信设备还是需要高稳定性的汽车电子系统中,这些产品均能发挥出色的表现。强烈推荐在设计或维护相关电子产品时考虑使用QX7系列时钟振荡器。

QX733A24.57600B15R参数

参数
驱动电平 -
负载电容 15pF
频率稳定性 ±25ppm
频率容差 -
等效串联电阻 -
频率 -
长*宽*高 7mm*5mm*1.4mm
安装方式 贴片安装
应用等级 工业级

QX733A24.57600B15R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX733A24.57600B15R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QX733A24.57600B15R QX733A24.57600B15R数据手册

QX733A24.57600B15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
