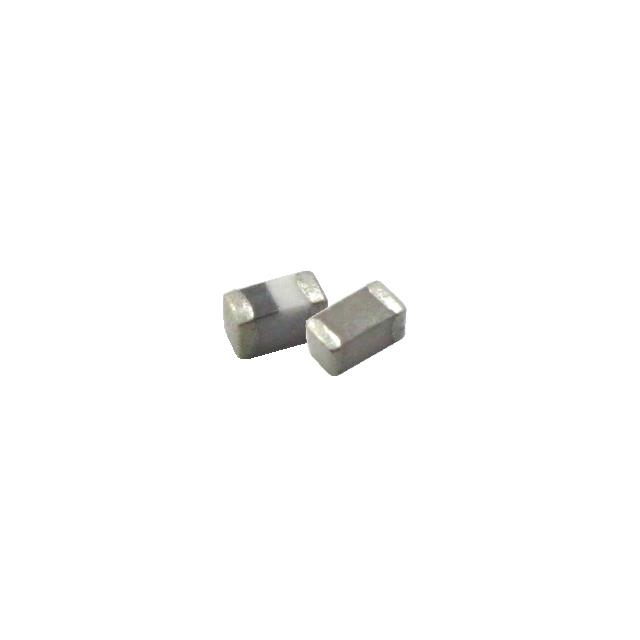

BSCH0010050556NJCP

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100MHz 800MHz 200mA 8@100MHz 56nH 820mΩ ±5% 0402 贴片安装 1mm*500μm*600μm
供应商型号: 3773651
供应商: 海外现货
标准整包数: 10
PULSE ELECTRONICS 贴片电感 BSCH0010050556NJCP

BSCH0010050556NJCP概述

    # SMD陶瓷多层芯片电感 - BSCH系列

    产品简介


    BSCH系列是采用多层技术制造的一种陶瓷芯片电感。该系列产品以其卓越的品质因数(Q值)和自谐振频率(SRF)特性著称,特别适合高频应用。其小巧的尺寸(1005/1608)非常适合小型便携式设备。该系列电感的标称电感值范围为1.0 nH至470 nH,可支持高达6 GHz的工作频率。BSCH系列广泛应用于无线通信、信息技术设备、计算机、雷达检测器、汽车电子、手机、寻呼机、PDA、无钥匙进入系统等领域。

    技术参数


    基本特性
    - 产品类型:SMD陶瓷多层芯片电感
    - 系列型号:BSCH
    - 兼容标准:RoHS合规
    - 尺寸:1005/1608(长x宽)
    尺寸规格(单位:毫米)
    | 类型 | A | B | C | D |

    | BSCH00060303 | 0.6±0.03| 0.3±0.03| 0.3±0.03| 0.15±0.05|
    | BSCH00100505 | 1.0±0.10| 0.5±0.10| 0.5±0.10| 0.25±0.10|
    | BSCH00160808 | 1.6±0.15| 0.8±0.15| 0.8±0.15| 0.3±0.2 |
    电气特性
    | 型号编号 | 标称电感值(nH) | 容差 | 测试频率(MHz) | 最小Q值 | 自谐振频率(MHz) | 直流电阻(Ω) | 额定电流(mA) |

    | BSCH000603031N0S00 | 1.0±0.3 | ±0.3nH | 100 | >10000 | 10000 | <0.11 | 470 |
    | BSCH000603032N0S00 | 2.0±0.3 | ±0.3nH | 100 | >10000 | 8100 | <0.10 | 400 |
    工作环境
    - 操作温度范围:-55°C至125°C(包含自热效应)
    - 额定电流:通电后线圈温升不超过30°C
    - 残余阻抗:短芯片的残余阻抗为0.19 nH
    测试仪器
    - L & Q:Agilent E4991A + Agilent 16197A
    - SRF:Agilent E4991A 或 HP19196C
    - RDC:HP4338B 或 CHEN HWA 502

    产品特点和优势


    BSCH系列电感具备以下几个显著优势:
    1. 高Q值和高自谐振频率:适用于高频率应用,能够提供出色的滤波效果。
    2. 小型化设计:1005/1608的小尺寸使其非常适合便携式设备。
    3. 广泛的适用范围:覆盖从1.0 nH到470 nH的标称电感值,支持高达6 GHz的工作频率。
    4. 环境友好:符合RoHS标准,环保且安全。
    5. 高性能应用:广泛应用于射频电路中的共振匹配、滤波配置以及无线通信领域。

    应用案例和使用建议


    应用案例
    1. 射频和无线通信:作为滤波器的核心元件,用于提高信号质量并降低噪声干扰。
    2. 汽车电子:应用于车载雷达检测器、无钥匙进入系统等需要稳定性能的关键部位。
    3. 信息技术设备:例如笔记本电脑和平板电脑中的L-C滤波电路。
    使用建议
    - 在高频应用中,优先选择高Q值的产品以确保最佳性能。
    - 确保良好的散热设计,避免因过载导致温升过高影响使用寿命。
    - 注意根据具体应用需求选择合适的电感值及额定电流。

    兼容性和支持


    该产品与其他常见的SMD封装元器件具有良好的兼容性。制造商提供了详尽的技术支持服务,包括样品申请、定制开发和技术咨询。如有特殊需求,请直接联系销售部门获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 通电后温升超过规定值 | 改善电路设计或增加散热措施 |
    | 电感值随时间变化过大 | 检查焊接质量和安装环境是否符合规范 |
    | 设备无法正常工作 | 检查是否选择了正确的电感值及额定电流 |

    总结和推荐


    BSCH系列电感凭借其高Q值、优良的自谐振频率特性和紧凑的设计,在高频应用中表现出色。它不仅满足了现代电子设备对小型化和高性能的需求,还具备广泛的适用性和可靠性。对于需要高频滤波和匹配的应用场合,该系列产品是一个理想的选择。因此,我们强烈推荐此款电感用于各种先进的电子设备中。
    综上所述,BSCH系列电感值得高度推荐!

BSCH0010050556NJCP参数

参数
直流电阻(DCR) 820mΩ
额定电流 200mA
Q值 8@100MHz
测试频率 100MHz
电感值 56nH
饱和电流(LSAT) -
自谐振频率(SRF) 800MHz
容差 ±5%
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

BSCH0010050556NJCP厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

BSCH0010050556NJCP数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS BSCH0010050556NJCP BSCH0010050556NJCP数据手册

BSCH0010050556NJCP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1157
500+ ¥ 0.0877
2500+ ¥ 0.0842
10000+ ¥ 0.0786
25000+ ¥ 0.0772
50000+ ¥ 0.0758
250000+ ¥ 0.0758
500000+ ¥ 0.0758
库存: 39105
起订量: 580 增量: 0
交货地:
最小起订量为:500
合计: ¥ 43.85
直接购买
加入购物车
