J00-0014NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Cat 5/Cat 6
供应商型号: J00-0014NL
供应商: 国内现货
标准整包数: 1

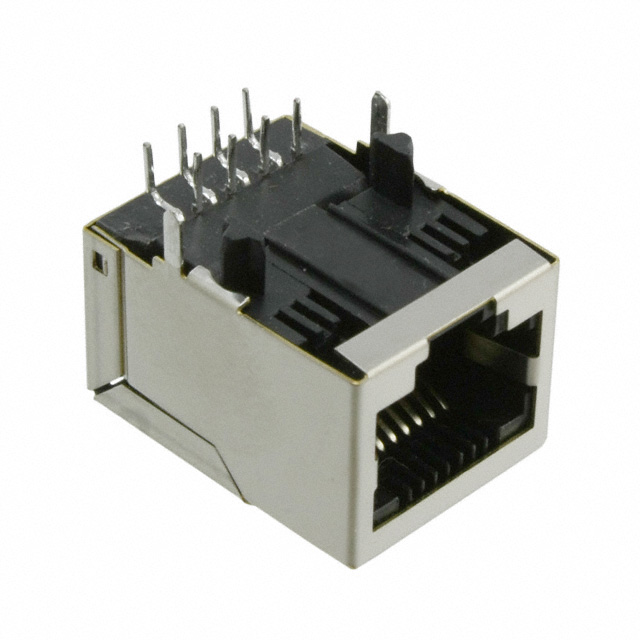

PULSE ELECTRONICS 模块化连接器 - 接线块 J00-0014NL

J00-0014NL概述

    脉冲电子PulseJack™ 1x1 Tab-DOWN RJ45连接器技术手册

    产品简介


    PulseJack™ 是一款专为Fast Ethernet(快速以太网)设计的1x1 Tab-DOWN RJ45连接器。它符合IEEE 802.3标准,适用于CAT 5及更高级别的非屏蔽双绞线(UTP)。PulseJack™ 内置磁性组件(ICM),用于支持多种网络应用,如家庭办公(SOHO)、主板上的局域网(LAN-on-Motherboard)、集线器和交换机等。

    技术参数


    - 焊接温度等级: 符合RoHS标准,峰值波峰焊接温度可达260°C。
    - 电缆类型: 支持CAT 5和CAT 6,或更高级别的UTP。
    - 电感值: 最小350 μH,8mA偏置电流条件下。
    - 绝缘等级: 满足IEEE 802.3要求的最小1500Vrms隔离电压。
    - 机械性能:
    - 插拔力: 插入最大5磅(约2.268千克),拔出最大5磅(约2.268千克)。
    - 耐用性: 至少750次插拔,保持力至少20磅(约9.072千克)。
    - 环境温度范围: 工作温度范围0°C到+70°C。

    产品特点和优势


    - 电气性能: 提供优秀的插拔力和耐用性,保证长期稳定的连接可靠性。
    - 材料选择: 使用磷铜镍和选择性镀金工艺,确保出色的电气和机械性能。
    - 兼容性: 符合FCC的尺寸要求,通过MSL 3级认证,提高湿度敏感性等级。
    - 信号完整性: 具备低插入损耗、高串扰抑制和高压测试(Hipot)能力。

    应用案例和使用建议


    PulseJack™ 通常应用于SOHO环境中的ADSL调制解调器、主板上的局域网(LAN-on-Motherboard)系统、集线器和交换机。建议在布线时注意减少干扰源,确保良好的信号传输质量。在实际部署过程中,要确保所有连接正确无误,避免信号串扰影响网络性能。

    兼容性和支持


    PulseJack™ 可与各种Fast Ethernet设备兼容,提供完整的RoHS认证,确保环保和健康。厂商提供详尽的技术支持和服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 插拔力过大导致损坏: 应定期检查插头与插座的磨损情况,必要时更换新部件。
    2. 信号不稳定: 检查线路是否有干扰,确保线缆连接牢固,远离强电磁场。
    3. 温升过高: 确保良好的通风环境,避免长时间过载使用。

    总结和推荐


    PulseJack™是一款高性能的RJ45连接器,以其出色的电气性能、耐用性和兼容性在市场上具有较强的竞争力。针对各类网络应用,尤其是需要高性能网络连接的应用场景,PulseJack™是一个值得推荐的选择。如果你正在寻找一款稳定可靠的连接解决方案,PulseJack™无疑是一个不错的选择。

J00-0014NL参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

J00-0014NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J00-0014NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 接线块 PULSE ELECTRONICS J00-0014NL J00-0014NL数据手册

J00-0014NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
