0755810002

厂牌: MOLEX
产品描述:
供应商型号:
供应商:
标准整包数: 0

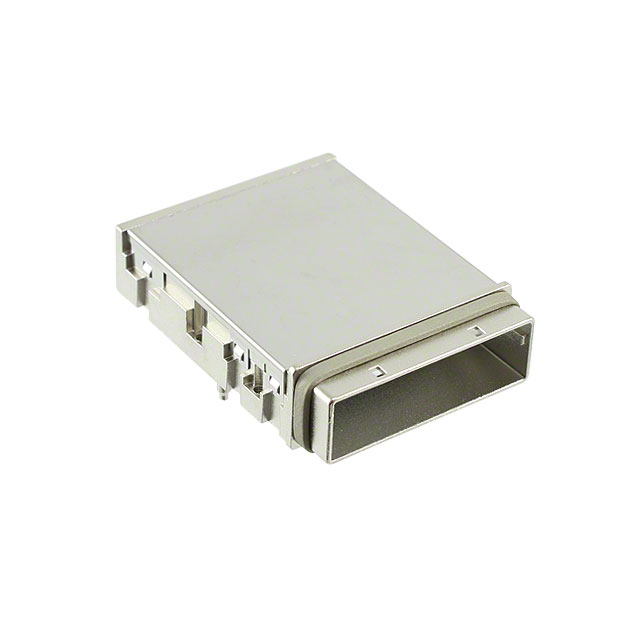

MOLEX 模块化连接器 - 接线块 0755810002

0755810002概述

    文章标题:iPass™ 系列电子元器件的技术深度解读

    1. 产品简介


    iPass™ 是一款高性能的高速 I/O 连接器,广泛应用于线缆到板连接的应用场景中。它采用了先进的设计,能够满足 PCI Express(PCIe)接口的需求,是现代数据通信和计算设备的理想选择。该系列连接器通过其独特的堆叠式 I/O 结构和集成式笼体设计,为设备提供了卓越的信号完整性、耐用性和灵活性。此外,其兼容性强,特别适合服务器、存储设备、网络交换机等对高带宽和低延迟有极高要求的应用场景。

    2. 技术参数


    以下是从技术手册中提取的关键参数:
    | 参数名称 | 描述 |

    | 产品家族 | I/O 连接器 |
    | 系列 | 75581 |
    | 应用 | 线缆到板连接 |
    | 接触点数量 | 136(最大支持 136) |
    | 色泽(树脂) | 黑色 |
    | 耐用性 | 最大 250 次插拔 |
    | 锁扣机制 | 支持配合零件锁扣 |
    | 材料(金属部分) | 高性能合金(HPA) |
    | 表面处理(接触面) | 金镀层,最小厚度 0.762µm |
    | 表面处理(端接处) | 锡镀层 |
    | 塑料材料 | 高温热塑性树脂 |
    | 角度方向 | 右角 |
    | 尾部长度(PCB 部分) | 2.08mm |
    | PCB 定位器 | 支持 |
    | PCB 固定装置 | 支持 |
    | 推荐 PCB 厚度 | 1.80mm |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最大电流(每触点) | 0.5A |
    | 最大电压 | 30V |

    3. 产品特点和优势


    iPass™ 系列连接器具有以下显著特点和优势:
    - 高速传输能力:支持 PCI Express 通道,能够实现高达 PCIe Gen 3 的数据速率。
    - 高可靠性:250 次插拔寿命确保长期稳定运行。
    - 低损耗设计:采用金镀层设计,减少了接触电阻,提升信号传输质量。
    - 紧凑型设计:0.80mm 的紧密间距使设备更小型化,适合空间受限的应用场景。
    - 环保材料:符合 RoHS 和 REACH 标准,且低卤素,符合绿色环保要求。
    - 集成笼体:内置锁定机制和定位结构,安装和使用更加方便。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心中的服务器背板连接。
    - 存储阵列中机架间的数据传输。
    - 网络交换机设备内部的数据链路。
    使用建议:
    1. 在设计阶段需要明确 PCB 厚度以匹配连接器的 PCB 固定装置。
    2. 注意连接器的耐用性限制,避免频繁插拔导致接触不良。
    3. 确保接触点的金镀层厚度和端接锡层完好无损,以维持良好的信号传输效果。

    5. 兼容性和支持


    iPass™ 系列连接器与其他组件兼容良好,例如:
    - 适配电缆:与 74547 iPass™ 电缆装配件配套使用。
    - 工具支持:提供专门的压接工具(如 0622030400)和拆卸工具(如 0622030410)。
    - 厂商支持:Molex 提供全面的在线文档和支持服务,可通过访问 [Molex 官网](https://www.molex.com) 获取最新信息。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及解决方案:
    1. 问题:接触不良
    解决方案:检查接触点是否有污垢或氧化物,必要时重新清洁或更换镀层。

    2. 问题:耐久性不足
    解决方案:避免频繁插拔,减少非必要的机械操作。
    3. 问题:信号干扰
    解决方案:确保接地和屏蔽措施完整,检查周围电子设备的干扰源。

    7. 总结和推荐


    总体而言,iPass™ 系列连接器以其高速传输、紧凑设计和卓越可靠性成为现代电子设备的理想选择。它尤其适合需要高密度连接和低损耗传输的应用场景。对于那些对信号完整性和设备兼容性有较高要求的用户来说,这款产品无疑是一个值得信赖的选择。
    推荐指数:★★★★☆
    建议:强烈推荐用于高性能服务器、存储系统和网络设备的设计中。
    下载地址:[iPass™ 产品详情页](https://www.molex.com)

    注:本文章生成日期为 2012 年 8 月 2 日,若需最新产品信息,请访问 [Molex 官方网站](https://www.molex.com)。

0755810002参数

参数
安装方式 贴片安装
零件状态 停产
包装方式 托盘

0755810002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0755810002数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 接线块 MOLEX 0755810002 0755810002数据手册

0755810002封装设计

查看详情并下载
Symbol
Footprint
3D Model
