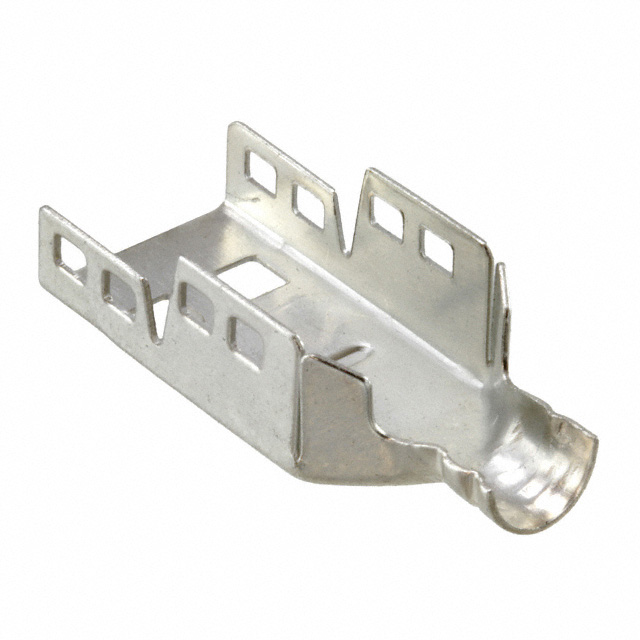

520460-1

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 SDL 系列 SDL 连接器, Shell连接器
供应商型号: 520460-1
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 接线块 520460-1

520460-1概述

    SDL Plugs and Receptacles 技术手册

    1. 产品简介


    SDL(Screw-Lock Connector)插头和插座是适用于扁平或圆形屏蔽电缆的高可靠性连接解决方案。它们提供4、6、8和16个位置的选择,并且可以处理28至24 AWG的导线尺寸。这些连接器广泛应用于通信、工业自动化、医疗设备等领域,以确保电路的可靠连接和信号传输。

    2. 技术参数


    - 位置选择:4、6、8、16位
    - 导线尺寸:28至24 AWG
    - 电缆类型:扁平或圆形屏蔽电缆
    - 防护等级:IP67
    - 接触方式:绝缘位移连接(IDC)
    - 锁定机制:螺钉锁紧
    - 电气特性:最高电流承载能力为5A(具体取决于型号)
    - 工作温度范围:-40°C 至 +125°C

    3. 产品特点和优势


    - 多位置选择:提供多种位置配置,满足不同应用需求。
    - 可靠的锁定机制:螺钉锁紧确保连接稳固,防止意外松动。
    - 屏蔽功能:有效减少电磁干扰,提高信号传输质量。
    - 绝缘位移连接:无需剥线即可快速连接导线,简化安装过程。
    - 兼容性强:适用于多种类型的电缆,便于系统集成。

    4. 应用案例和使用建议


    - 工业自动化:适用于生产线上的传感器和执行器之间的连接,确保稳定的信号传输。
    - 通信设备:可用于电信基站中的设备互连,保证数据传输的可靠性。
    - 医疗设备:适用于医疗监测设备的连接,需要高可靠性和稳定性。
    使用建议:
    - 在连接前,仔细检查电缆和连接器是否完好无损。
    - 确保正确匹配钥匙编码,避免不兼容的插头和插座连接。
    - 定期检查连接器的接触情况,确保良好的电气连接。

    5. 兼容性和支持


    - 兼容性:SDL插头和插座设计灵活,可与多种电缆和其他连接器配套使用。
    - 技术支持:TE Connectivity公司提供全面的技术支持和售后服务,如有问题请拨打产品信息电话。

    6. 常见问题与解决方案


    - 问题1:连接器无法完全插入。
    - 解决方案:检查钥匙编码是否匹配,确保正确的连接器配置。
    - 问题2:连接器接触不良。
    - 解决方案:重新压接导线,确保绝缘位移连接正确。
    - 问题3:连接器容易松动。
    - 解决方案:重新拧紧螺钉锁紧机构。

    7. 总结和推荐


    综上所述,SDL插头和插座凭借其多位置选择、可靠的锁定机制、屏蔽功能以及广泛的适用性,在多个行业领域表现出色。强烈推荐在高可靠性要求的应用中使用SDL插头和插座,以确保系统的稳定运行。

520460-1参数

参数
安装方式 顶部安装
零件状态 在售
包装方式 散装

520460-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

520460-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 接线块 TE CONNECTIVITY 520460-1 520460-1数据手册

520460-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
