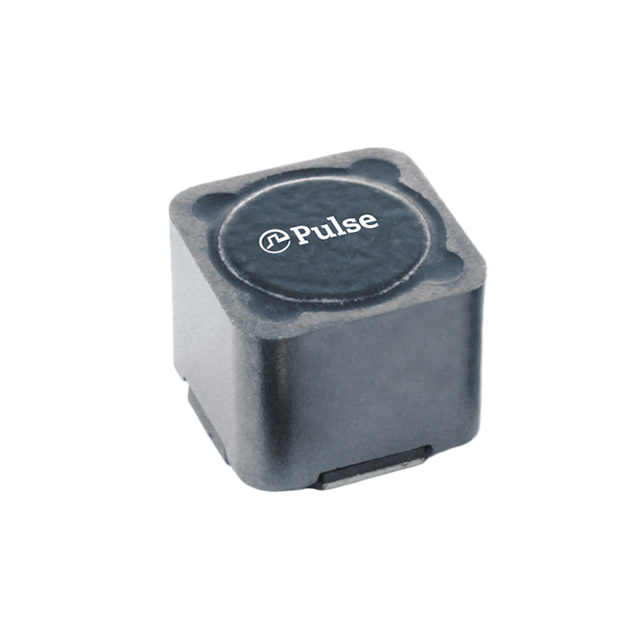

PA4320.105NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 980mA 1A 1mH 960mΩ ±20% 标准安装,贴片安装 12mm*12mm*10.2mm
供应商型号: TS-PA4320.105NLT
供应商: 海外现货
标准整包数: 300
PULSE ELECTRONICS 贴片电感 PA4320.105NLT

PA4320.105NLT概述

    PA4320系列屏蔽鼓芯电感技术手册

    产品简介


    PA4320系列是由脉冲电子(Pulse Electronics)生产的屏蔽鼓芯电感。该系列电感适用于多种电子产品,包括电源管理、电信基础设施、计算机外围设备等领域。其设计目的为在高频环境中提供稳定的电感值,同时具有高电流承载能力和良好的热稳定性。

    技术参数


    - 封装尺寸: 脚印12.3mm x 12.3mm最大高度为10.0mm。
    - 额定电流: 最大7.6A(根据不同的电感值有所变化)。
    - 电感范围: 10μH至1000μH。
    - 温度范围: 操作温度为-40°C到125°C。
    - 电气特性: 额定电流下的直流电阻(DCR)小于960mΩ(见下表)。
    - 饱和电流: 不同电感值的饱和电流有所不同,具体数值见技术手册表格。
    | 零件号 | 电感 (μH) | 额定电流 (A) | DCR (mΩ最大值) | 饱和电流典型值 (A) |

    | PA4320.103NLT | 10 | 7.6 | 16 | 9.6 |
    | PA4320.153NLT | 15 | 7.0 | 22 | 8.3 |
    | PA4320.223NLT | 22 | 5.6 | 30 | 6.8 |
    | PA4320.473NLT | 47 | 4.2 | 56 | 4.5 |
    | PA4320.104NLT | 100 | 2.8 | 125 | 3.1 |
    | PA4320.154NLT | 150 | 2.3 | 185 | 2.6 |
    | PA4320.334NLT | 330 | 1.7 | 340 | 1.7 |
    | PA4320.105NLT | 1000 | 1.0 | 960 | 0.98 |

    产品特点和优势


    PA4320系列电感在高温和高频环境下表现出色。以下是该系列电感的主要优势:
    - 高可靠性:能够在极端条件下保持稳定性能。
    - 低损耗:由于采用屏蔽设计,有效减少了电磁干扰。
    - 紧凑型设计:小尺寸便于安装在空间受限的电路板上。
    - 宽广的工作温度范围:适用于各种恶劣的环境条件。

    应用案例和使用建议


    - 电源管理模块:在开关电源中使用PA4320电感可以提高电源效率,减少热损耗。
    - 通讯设备:作为滤波元件使用,减少电磁干扰,提高信号传输质量。
    - 电池充电器:帮助提高充电效率,延长电池寿命。
    建议在使用时注意环境温度,确保电感在安全的工作范围内运行。进行系统级测试以验证温度上升情况,以获得最佳性能。

    兼容性和支持


    PA4320系列电感具有良好的通用性,易于与其他标准电子元件配合使用。制造商提供了全球范围内的技术支持和服务,客户可以通过官方网站或销售代表获取帮助。

    常见问题与解决方案


    1. 问题:在高温环境下,电感发热严重。
    - 解决方案:检查系统是否过载,必要时增加散热措施,如使用散热片或风扇。
    2. 问题:电感饱和电流低于预期。
    - 解决方案:确认实际应用环境与测试条件一致,考虑更换更高额定电流的型号。

    总结和推荐


    PA4320系列屏蔽鼓芯电感是一款高性能的电感产品,具有高可靠性、低损耗和宽工作温度范围等优点。非常适合用于需要高电流和良好电磁兼容性的场合。总体来看,强烈推荐这一系列产品。
    通过本篇文章,我们详细介绍了PA4320系列电感的技术规格、特点、应用场景及支持服务,希望能为工程师们选择合适的电感产品提供有价值的参考。

PA4320.105NLT参数

参数
直流电阻(DCR) 960mΩ
额定电流 1A
Q值 -
测试频率 100KHz
电感值 1mH
饱和电流(LSAT) 980mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 12mm*12mm*10.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4320.105NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4320.105NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4320.105NLT PA4320.105NLT数据手册

PA4320.105NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 1.6226 ¥ 13.7921
600+ $ 1.4859 ¥ 12.6302
900+ $ 1.368 ¥ 11.628
1500+ $ 1.3338 ¥ 11.3373
3000+ $ 1.311 ¥ 11.1435
5100+ $ 1.2768 ¥ 10.8528
15000+ $ 1.254 ¥ 10.659
库存: 900
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 4137.63
直接购买
加入购物车
