PA3342NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 90μH DIP 贴片安装 14mm*13.11mm*12.32mm
供应商型号: UNP-PA3342NL
供应商: 海外现货
标准整包数: 1

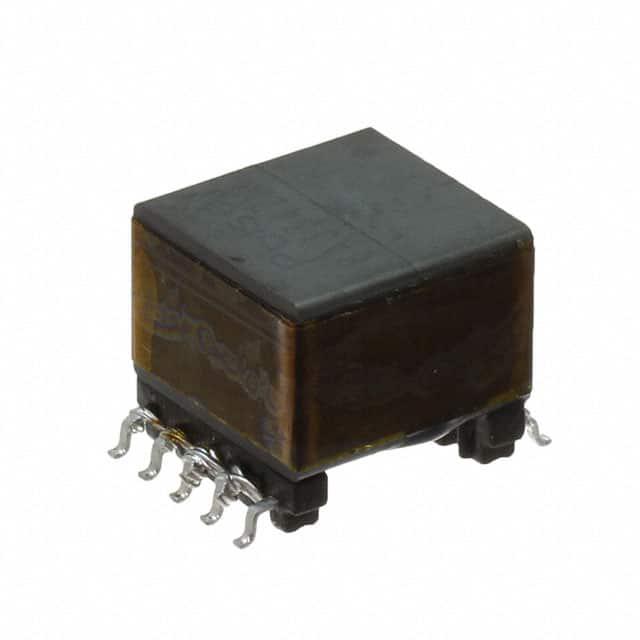

PULSE ELECTRONICS 贴片电感 PA3342NL

PA3342NL概述

    High Frequency Wire Wound Transformers 技术手册

    产品简介


    High Frequency Wire Wound Transformers 是一款适用于SMT(表面贴装技术)平台的高频绕线变压器。这些变压器主要应用于高功率需求,最高可达60W。它们主要用于前向转换器和反激式转换器,并具有紧凑的设计,最大高度为12.7毫米,占地面积为17.7毫米x 14.0毫米。由于其高效能和灵活性,它们在各种电子设备中广泛使用,尤其是在电源管理和信号传输方面。

    技术参数


    以下是High Frequency Wire Wound Transformers 的主要技术参数:
    - 输入电压范围: 33V-57V
    - 开关频率: 200kHz
    - 额定输出电流: 8V / 20mA
    - 最大工作温度: -40°C至+130°C
    - 峰值隔离电压: 1500Vrms 至 1500Vdc
    - 初级电感值:
    - 126.7µH ±10%
    - 77.4µH ±10%
    - 16.4µH ±10%
    - 耦合电感值:
    - 7.5µH MAX
    - 0.8µH MAX
    - 0.7µH MAX
    - 直流电阻(DCR):
    - 33V-57V
    - 200kHz
    - 8V / 20mA

    产品特点和优势


    1. 高功率密度: 最大功率达到60W,适合于需要高功率密度的应用场合。
    2. 宽温度范围: 工作温度范围为-40°C至+130°C,适用于各种恶劣环境。
    3. 高效的能量转换: 高效的耦合和低损耗设计确保了高效率的能量转换。
    4. 机械强度高: SMT封装保证了产品的可靠性,适合自动化生产。
    5. 兼容性强: 适用于前向和反激式转换器,增加了产品的灵活性。

    应用案例和使用建议


    High Frequency Wire Wound Transformers 可用于多种应用场景,例如:
    - 电信设备中的电源管理
    - 工业自动化中的信号传输
    - 医疗设备中的稳定电源供应
    使用建议:
    1. 温度监控: 在高温环境下使用时,需定期检查温度,确保不会超过最高允许温度。
    2. 合理布线: 布线时要避免电磁干扰,采用合理的屏蔽和接地措施。
    3. 负载匹配: 确保负载与变压器的额定值相匹配,以避免过载或欠载。

    兼容性和支持


    - 兼容性: 与各种前向和反激式转换器兼容,适用于不同类型的电子设备。
    - 技术支持: 提供详细的安装指南和技术文档,以便客户正确安装和使用产品。此外,还有专门的技术支持团队可提供及时的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 检查散热系统是否正常工作;适当降低负载;更换高性能散热器。 |
    | 输出电压不稳定 | 检查电路连接是否良好;调整输入电压;更换新的变压器。 |
    | 噪声大 | 调整电路板布局以减少电磁干扰;使用屏蔽线缆。 |

    总结和推荐


    High Frequency Wire Wound Transformers 是一款集高功率密度、宽温度范围和高效能于一体的变压器产品。它适用于广泛的电子设备,特别是在需要高可靠性和强适应性的环境中。强烈推荐在高要求的电源管理和信号传输应用中使用该产品。
    如果您对本产品有任何疑问或需要更多技术支持,请联系 Power Pulse Electronics 官方网站。

PA3342NL参数

参数
直流电阻(DCR) -
额定电流 -
Q值 -
测试频率 -
电感值 90μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
长*宽*高 14mm*13.11mm*12.32mm
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PA3342NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA3342NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA3342NL PA3342NL数据手册

PA3342NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
