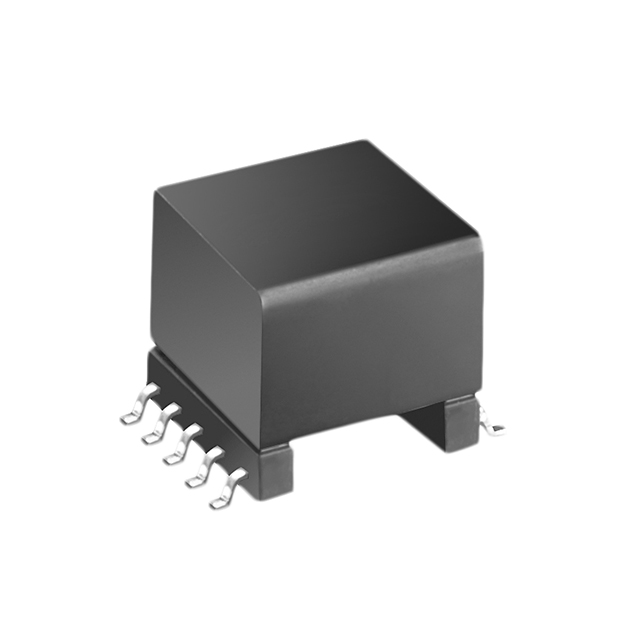

PA1135NLT

产品分类: 电源变压器
厂牌: PULSE ELECTRONICS
产品描述: Single 7W Auxilary,Single 12V SMD 贴片安装 13.08mm*15.24mm*11.45mm
供应商型号: N-PA1135NLT
供应商: 云汉优选
标准整包数: 200
PULSE ELECTRONICS 电源变压器 PA1135NLT

PA1135NLT概述

    高频线绕变压器产品技术手册

    产品简介


    高频线绕变压器(High Frequency Wire Wound Transformers)是电子设备中常用的一种电感元件,主要用于电源转换和信号传输。本次介绍的是由Pulse Electronics公司生产的EP10平台系列的高频线绕变压器。这些变压器具有SMT贴片封装,适用于多种应用场景,如通信设备、工业控制和消费电子产品。其功率范围可达30W,最高高度为11.45mm,最大脚印尺寸为15.24mm x 13.1mm。此外,该系列产品可以应用于正激式(Forward)和反激式(Flyback)拓扑结构中。

    技术参数


    - 输入电压: 适用于-40°C至+130°C的工作温度范围。
    - 主要规格:
    - 主电感值(3-4引脚之间):253.4µH ± 10%
    - 初级直流电阻(6, 5-8, 7引脚之间):最大7.5mΩ
    - 次级直流电阻(2-1引脚之间):最大115mΩ
    - 隔离耐压:1500Vrms
    - 耦合系数(K1因子):4671.8
    - 其他型号规格:
    - PA1133NL:
    - 主电感值:253.4µH ± 10%
    - 初级直流电阻:6, 5-8, 7引脚之间最大7.5mΩ
    - PA1253NL:
    - 主电感值:253.4µH ± 10%
    - 初级直流电阻:3-4引脚之间最大420mΩ
    - PA1277NL:
    - 主电感值:20.4µH ± 10%
    - 初级直流电阻:5-8引脚之间最大7.5mΩ

    产品特点和优势


    1. 高可靠性: 采用先进的制造工艺,确保长时间稳定运行。
    2. 宽温范围: 在极端环境下也能正常工作。
    3. 多种规格选择: 满足不同应用场景的需求。
    4. 快速响应: 低损耗设计使得变压器能在高频条件下高效工作。

    应用案例和使用建议


    - 应用案例:
    - 通信设备: 用于电源适配器中的电压转换。
    - 工业控制: 作为电源模块的一部分,提供稳定的输出电压。
    - 消费电子: 如笔记本电脑充电器中。

    - 使用建议:
    - 确保变压器不会饱和,通过计算峰值磁通密度(Bpk)来避免饱和。公式为:\( Bpk (Gauss) = K1\Factor \times Ipk (A) \)
    - 在高电压和电流应用场景下,需要计算变压器的磁芯损耗,以优化系统效率。

    兼容性和支持


    - 兼容性: 可与其他标准电路板兼容。
    - 技术支持: 提供IC跨接参考,以便与合作伙伴的IC配合使用。请联系相应的技术支持团队获取更多信息。

    常见问题与解决方案


    1. 问题: 如何计算变压器的磁芯损耗?
    - 解答: 使用公式 \( CoreLoss (W) = 2.5E-14 \times (Freq\kHz)^{1.63} \times (\Delta B\Gauss)^{2.63} \),其中 \(\Delta B\) 可以根据拓扑结构进行计算。
    2. 问题: 如何选择合适的变压器型号?
    - 解答: 根据具体应用需求选择合适的工作频率、输入电压范围及温度范围。可以通过咨询技术人员获得帮助。

    总结和推荐


    高频线绕变压器(High Frequency Wire Wound Transformers)在多个领域具有广泛的应用,具有高可靠性和稳定性。其独特的功能使其在市场上具备较强的竞争力。如果您正在寻找一种高效的电力转换解决方案,这款产品值得考虑。强烈推荐在各类需要高稳定性的电子设备中使用。

PA1135NLT参数

参数
输出电压 12V
初级电压 -
次级电流 -
次级电压 -
初级绕组 Auxilary,Single
次级绕组 Single
中心抽头 -
额定功率 7W
长*宽*高 13.08mm*15.24mm*11.45mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PA1135NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
