PB2020.222NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 40A 21.8A 2.2μH 2.8mΩ ±20% 标准安装,贴片安装 23.87mm*20.83mm*10.16mm
供应商型号: N-PB2020.222NL
供应商: 云汉优选
标准整包数: 1

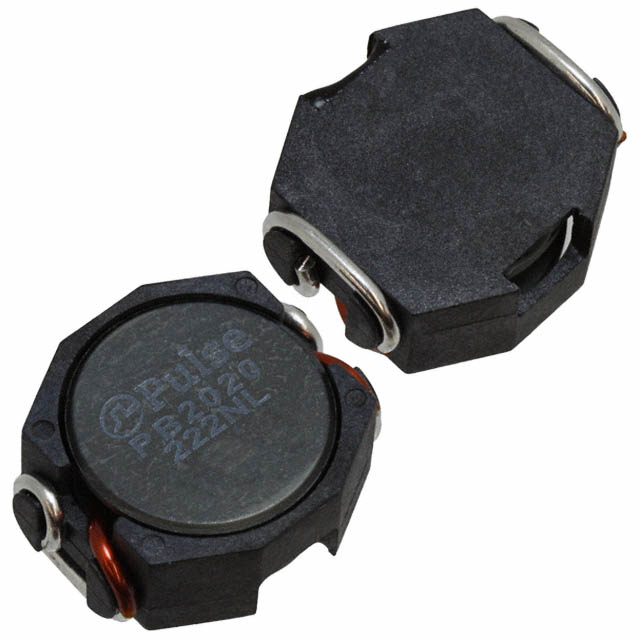

PULSE ELECTRONICS 贴片电感 PB2020.222NL

PB2020.222NL概述

    SPM2007 (7/08) Power Inductors Technical Handbook

    1. 产品简介


    Pulse Engineering 的 PB2020NL 系列 SMT 无屏蔽圆柱形电感器适用于高电流应用。这些电感器具有低电阻率(DCR),高饱和电流和良好的热性能,广泛应用于电源转换、电池管理及信号处理等领域。

    2. 技术参数


    PB2020NL 系列无屏蔽圆柱形电感器的主要技术规格如下:
    - 高度: 最大 10.2 mm
    - 脚位尺寸: 最大 23.9 mm x 20.8 mm
    - 额定电流: 最高达 30 A
    - 电感范围: 0.68 µH 至 33 µH
    电气特性:
    | 零件编号 | 电感 (µH ±20%) | DCR (mΩ) | 额定电流 (ADC) | 饱和电流 (ADC) | 加热电流 (ADC) |
    |
    | PB2020.681NL | 0.68 | 0.62 | 30.0 | 1.60 | 1.80 |
    | PB2020.102NL | 1.20 | 1.20 | 23.7 | 2.00 | 2.20 |
    | PB2020.222NL | 2.20 | 1.90 | 21.8 | 2.60 | 2.80 |
    | PB2020.332NL | 3.30 | 3.40 | 18.3 | 3.60 | 3.90 |
    | PB2020.472NL | 4.70 | 4.40 | 16.8 | 4.20 | 4.50 |
    | PB2020.682NL | 6.80 | 5.90 | 13.6 | 6.10 | 6.50 |
    | PB2020.103NL | 10.00 | 8.40 | 12.6 | 7.40 | 7.80 |
    | PB2020.153NL | 15.00 | 14.00 | 9.7 | 12.00 | 13.00 |
    | PB2020.223NL | 22.00 | 19.00 | 8.1 | 17.00 | 20.00 |
    | PB2020.333NL | 33.00 | 31.00 | 6.5 | 26.00 | 29.00 |
    工作温度范围: -40°C 至 +130°C
    重量: 9.5 克

    3. 产品特点和优势


    PB2020NL 系列的优势包括:
    - 低电阻率 (DCR):确保较低的功率损耗,提高效率。
    - 高饱和电流:适合高电流应用,保证长期稳定运行。
    - 优秀的热性能:在高电流负载下仍能保持良好温度控制,避免过热损坏。
    - 无屏蔽设计:易于安装且占用空间小,适合紧凑型电路板设计。

    4. 应用案例和使用建议


    PB2020NL 系列广泛应用于:
    - 电源转换:在开关电源设计中提供稳定的电感性能。
    - 电池管理:在电池管理系统中用于能量存储和滤波。
    - 信号处理:在射频和模拟电路中作为滤波器。
    使用建议:
    - 正确选择零件号:根据具体应用需求选择合适的电感值和额定电流。
    - 环境温度管理:确保工作温度不超过最大允许值,以延长使用寿命。
    - 合理布局:注意散热路径设计,以保持设备冷却。

    5. 兼容性和支持


    - 包装选项:可选的卷带封装,零件号后缀加“T”。
    - RoHS合规:具备环保标识的 NL 版本。
    - 客户支持:Pulse 提供详尽的技术文档和及时的售后支持,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电感值?
    - A: 根据电源转换要求和预期的电流负载选择适当的电感值。

    - Q: 如何计算加热电流?
    - A: 可通过在典型PCB上安装并施加电流30分钟的方法来确定。
    - Q: 饱和电流是多少?
    - A: 通常是在25°C时,当电感下降10%时对应的电流。

    7. 总结和推荐


    PB2020NL 系列无屏蔽圆柱形电感器是针对高电流应用的理想选择。其出色的性能和广泛的应用范围使其成为电源设计中的理想元件。强烈推荐给需要高性能、高可靠性电感器的设计工程师。

PB2020.222NL参数

参数
测试频率 -
电感值 2.2μH
饱和电流(LSAT) 40A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.8mΩ
额定电流 21.8A
Q值 -
长*宽*高 23.87mm*20.83mm*10.16mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 管装

PB2020.222NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PB2020.222NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PB2020.222NL PB2020.222NL数据手册

PB2020.222NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
