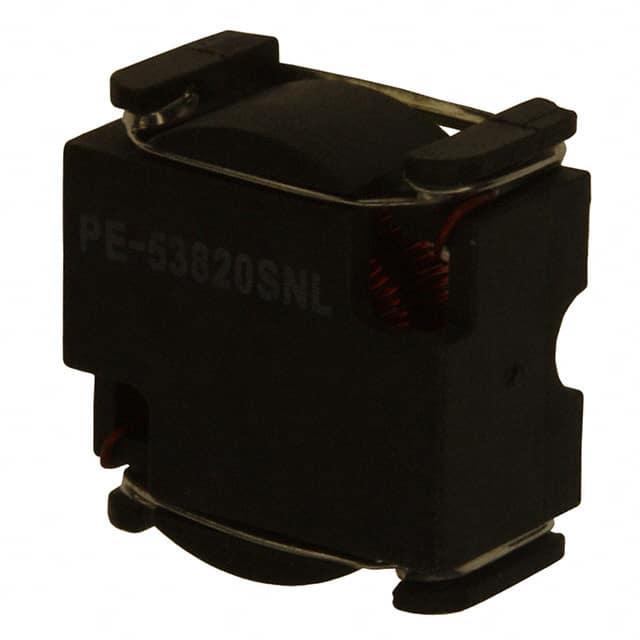

PE-53820SNL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 670mA 115μH 400mΩ ±20% 标准安装,贴片安装 14.48mm*14.35mm*9.14mm
供应商型号: 673-PE-53820SNL
供应商: Mouser
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PE-53820SNL

PE-53820SNL概述

    # 高效电感器系列产品技术手册

    产品简介


    本产品系列为PE-538XXNL/PE-538XXSNL型电感器,隶属于Pulse Engineering品牌,适用于需要高效能电感的应用场景。这些电感器通过了UL 94 V-0认证,具备阻燃性能,能够确保在恶劣条件下的稳定运行。它们广泛应用于消费电子、工业控制、通信设备以及汽车电子等领域。

    技术参数


    | 参数名称 | 规格范围 |

    | 类型 | Toroid电感 |
    | 主要型号 | PE-53801NL至PE-54044NL |
    | 感值(μH) | 11uH至75.9uH |
    | 最大直流电流(ADC) | 0.13A至3.0A |
    | 最大电压(ETOP) | 9.9V至323V |
    | 直流电阻(DCR) | 0.02Ω至3.4Ω |
    | 封装尺寸 | LP-25至LP-44 |

    产品特点和优势


    1. 高效率:内置设计的简单开关控制器(Simple Switcher™),能够在高频条件下实现高效转换。
    2. 广泛的适用性:针对不同的应用需求,提供从低到高的多种感值选择,满足多样化的电路设计要求。
    3. 卓越的热稳定性:能够在-40°C至+130°C的工作温度范围内保持稳定的性能表现。
    4. RoHS合规:所有型号均符合环保标准,适合全球市场销售。

    应用案例和使用建议


    应用案例
    - 消费电子产品:如手机充电器,利用其紧凑的设计来减少占用空间。
    - 工业控制设备:用于电源转换模块中,提升整体系统的能效。
    - 汽车电子:车载娱乐系统和导航设备中,以确保在高温环境下也能正常工作。
    使用建议
    - 在选择具体型号时,应根据实际电路所需的感值和电流容量进行匹配。
    - 安装过程中需注意散热问题,特别是在高功率使用场景下,建议增加外部散热措施。

    兼容性和支持


    这些电感器完全兼容National Semiconductor的Simple Switcher™系列产品,可直接替换原有设计中的相应组件。Pulse Engineering提供全面的技术支持服务,包括样品申请、定制化解决方案开发等,帮助客户快速完成产品集成。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 增加散热片或调整电路布局以降低功耗 |
    | 工作电流超出额定值 | 更换更高额定电流的产品型号 |
    | 无法达到预期的感值范围 | 确认安装方向正确并检查焊接质量 |

    总结和推荐


    综上所述,Pulse Engineering推出的PE-538XXNL/PE-538XXSNL系列电感器凭借其高性能、高可靠性及良好的兼容性,在各类电子设备中展现出了强大的竞争力。对于追求高效能和稳定性的工程师而言,这是一款值得信赖的选择。无论是原型开发还是大规模生产,这款产品都能提供可靠的支持和服务。因此,强烈推荐在相关项目中采用此系列产品。

PE-53820SNL参数

参数
额定电流 670mA
Q值 -
测试频率 -
电感值 115μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 400mΩ
长*宽*高 14.48mm*14.35mm*9.14mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装

PE-53820SNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
