P0770.153NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 900mA 900mA 15μH 230mΩ ±20% 标准安装,贴片安装 6.6mm*4.45mm*2.92mm
供应商型号: N-P0770.153NLT
供应商: 云汉优选
标准整包数: 2500

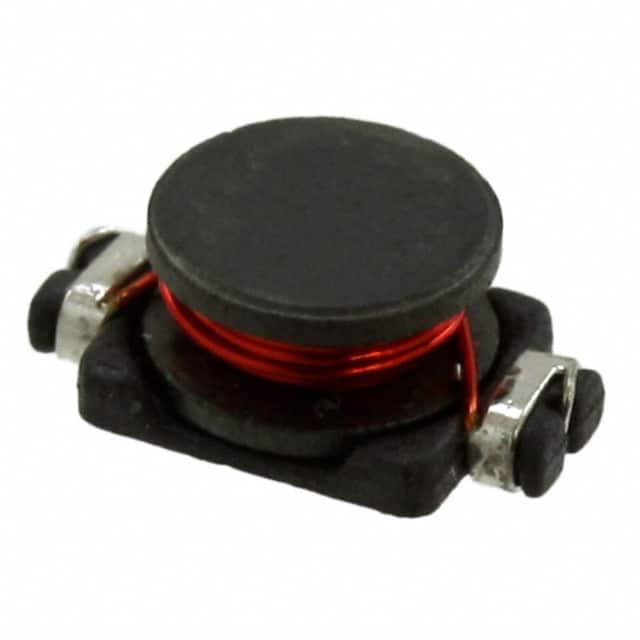

PULSE ELECTRONICS 贴片电感 P0770.153NLT

P0770.153NLT概述

    P0770NL系列SMT功率电感器技术手册

    1. 产品简介


    P0770NL系列SMT功率电感器是一种无屏蔽圆柱形磁芯电感器,适用于各种电子设备中。这类电感器具有小巧轻便的特点,高度不超过2.9mm,最大封装尺寸为6.6mm x 4.5mm,非常适合空间受限的应用场合。它们的主要功能是存储电能并在电路中起到滤波和稳定电流的作用。P0770NL系列电感器广泛应用于电信设备、计算机硬件、移动通信、消费电子及工业控制等领域。

    2. 技术参数


    P0770NL系列电感器的技术规格如下表所示:
    | 零件编号 | 电感量@IPK ADC (μH ±20%) | Irated (A) | DCR (MAX) (mΩ) | 饱和电流@25°C (A) | 加热电流 (A) |
    |
    | P0770.102NL | 1.0 | 2.90 | 50 | 2.90 | 2.90 |
    | P0770.152NL | 1.5 | 2.60 | 50 | 2.60 | 2.80 |
    | P0770.222NL | 2.2 | 2.30 | 70 | 2.30 | 2.40 |
    | P0770.332NL | 3.3 | 2.00 | 80 | 2.00 | 2.00 |
    | P0770.472NL | 4.7 | 1.50 | 90 | 1.50 | 1.50 |
    | P0770.682NL | 6.8 | 1.20 | 130 | 1.20 | 1.40 |
    | P0770.103NL | 10 | 1.10 | 160 | 1.10 | 1.10 |
    | P0770.153NL | 15 | 0.90 | 230 | 0.90 | 1.20 |
    | P0770.223NL | 22 | 0.70 | 370 | 0.70 | 0.80 |
    | P0770.333NL | 33 | 0.58 | 510 | 0.58 | 0.60 |
    | P0770.473NL | 47 | 0.50 | 640 | 0.50 | 0.50 |
    | P0770.683NL | 68 | 0.40 | 860 | 0.40 | 0.40 |
    | P0770.104NL | 100 | 0.30 | 1270 | 0.31 | 0.30 |
    | P0770.154NL | 150 | 0.25 | 2000 | 0.27 | 0.20 |
    | P0770.224NL | 220 | 0.20 | 3110 | 0.22 | 0.20 |
    这些电感器的工作温度范围为-40°C至+130°C,在100kHz下测试电感量,且电感量下降幅度约为10%。电感器的最大电流密度为0.31A(P0770.104NL),并且符合RoHS标准。此外,P0770NL系列还提供卷带包装形式(添加“T”后缀)以方便自动化生产。

    3. 产品特点和优势


    P0770NL系列电感器拥有多种独特的功能和优势:
    - 小型化设计:紧凑的尺寸使其非常适合在有限空间内工作的电子产品。
    - 高可靠性:具有出色的电流稳定性和温度稳定性,确保长时间使用中的可靠性能。
    - 多样化选择:覆盖从1μH到220μH的广泛电感值范围,能够满足不同应用的需求。
    - 环保材料:所有型号均符合RoHS标准,采用环保材料制造。
    - 卓越的机械和电气特性:在高温和高频条件下表现出色。

    4. 应用案例和使用建议


    P0770NL系列电感器在多种应用场景中得到了广泛应用,例如:
    - 电信设备:作为电源管理模块的一部分,用于过滤和稳定电信号。
    - 消费电子:用于手机、平板电脑及其他手持设备中的电源管理和滤波。
    - 工业控制:在自动化控制系统中,作为电感滤波器提高系统的稳定性和抗干扰能力。
    使用建议:
    - 在选择具体型号时,应根据实际电路需求来确定合适的电感值和电流等级。
    - 确保组件工作时的温度在规定的范围内,以保证最佳性能。
    - 使用卷带包装时,请参考EIA481标准进行自动化操作,以确保高效生产和装配过程。

    5. 兼容性和支持


    P0770NL系列电感器与其他常见的电子元器件和设备兼容良好,可以无缝集成到现有的电路设计中。厂商提供全球化的技术支持服务,客户可以通过联系当地办事处获取更多信息和技术支持。如有特殊要求或定制需求,也可直接联系Pulse Electronics官方以获得更详细的咨询和支持。

    6. 常见问题与解决方案


    1. 问题:电感器在使用过程中出现发热现象。
    - 解决方案:检查实际工作电流是否超过电感器的额定电流,必要时调整电路设计或更换更高电流等级的产品。
    2. 问题:电路中电感器无法正常工作。
    - 解决方案:确认电感器安装正确且没有损坏,同时检查外围电路是否有其他故障点,如短路等。
    3. 问题:电感器在某些情况下显示不稳定。
    - 解决方案:调整电感器的电感值,或者增加外部补偿电容以改善电路稳定性。

    7. 总结和推荐


    总体而言,P0770NL系列SMT功率电感器是一款性能优异、适用广泛的电感器产品。其高可靠性、多样化的选择范围以及卓越的电气和机械特性使其成为众多应用场景的理想选择。对于需要高性能电感器的工程师和设计师来说,P0770NL系列无疑是值得考虑的产品。强烈推荐将这一系列产品纳入您的元器件选型清单中,以确保电路设计的可靠性和长期稳定性。

P0770.153NLT参数

参数
容差 ±20%
直流电阻(DCR) 230mΩ
额定电流 900mA
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 900mA
自谐振频率(SRF) -
长*宽*高 6.6mm*4.45mm*2.92mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

P0770.153NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

P0770.153NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS P0770.153NLT P0770.153NLT数据手册

P0770.153NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
