PA4342.103NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 12A 7.5A 10μH 30mΩ ±20% 4040 标准安装,贴片安装 11.5mm*10.3mm*4mm
供应商型号: J-PULS-0016899
供应商: Chip1stop
标准整包数: 1

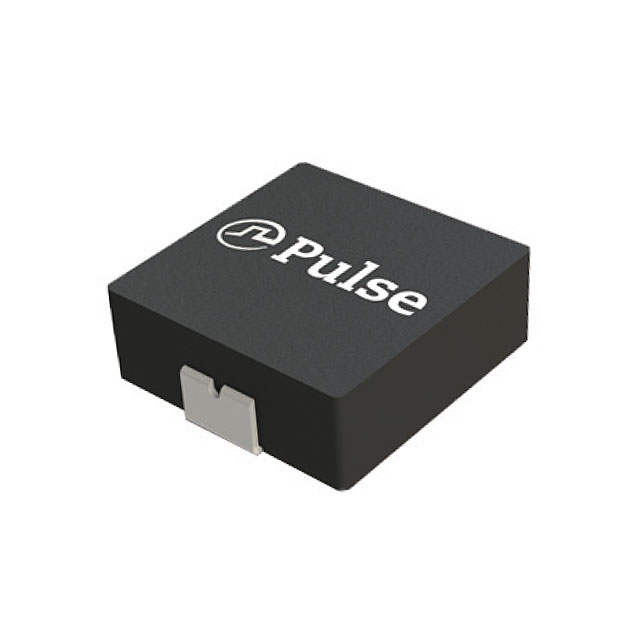

PULSE ELECTRONICS 贴片电感 PA4342.103NLT

PA4342.103NLT概述

    # 高电流贴片功率电感——PA4342.XXXNLT 和 PM4342.XXXNLT 系列

    产品简介


    高电流贴片功率电感(PA4342.XXXNLT 和 PM4342.XXXNLT 系列)是脉冲电子公司(Pulse Electronics)推出的一款高性能、紧凑型的贴片功率电感。它们广泛应用于电源转换系统、电信设备、工业自动化、汽车电子等领域,具有高电流处理能力、低直流电阻和高效能的特点。

    技术参数


    | 规格 | 型号 | 电感值 (μH) | 额定电流 (A) | 直流电阻 (mΩ) | 饱和电流 (A) |
    |
    | 商用版 | PA4342.151NLT | 0.15 | 43 | 500 | 75 |
    PA4342.221NLT | 0.22 | 35 | 800 | 60 |
    PA4342.271NLT | 0.27 | 33 | 820 | 60 |
    ... | ... | ... | ... | ... |
    - 额定电流:取决于型号不同,额定电流范围为 8.0A 至 43.0A。
    - 直流电阻:范围从 3.0mΩ 到 240mΩ。
    - 饱和电流:范围从 3.0A 到 75A。
    - 工作温度范围:-55°C 至 +125°C。
    - 封装尺寸:高度最大 4.0mm,脚位尺寸 11.5mm x 10.3mm。

    产品特点和优势


    1. 高电流处理能力:能够承受高达 43.0A 的连续电流,适用于大功率应用。
    2. 低直流电阻 (DCR):最小 DCR 可低至 3.0mΩ,有助于减少能量损耗,提高效率。
    3. 紧凑设计:尺寸小巧,特别适合空间受限的应用场合。
    4. 屏蔽结构:减少了电磁干扰,提高了系统的稳定性和可靠性。
    5. 低漏磁:降低了磁场泄漏,进一步增强了系统性能。
    6. 隔离电压:200Vdc 隔离,确保了更高的安全性和可靠性。

    应用案例和使用建议


    应用案例
    PA4342.XXXNLT 和 PM4342.XXXNLT 系列电感广泛应用于电源模块、电信基础设施、工业控制设备和汽车电子系统中。这些电感因其高电流处理能力和高效能而备受青睐,尤其是在需要高可靠性的环境中。
    使用建议
    - 系统级测试:在安装前进行系统级测试,确保组件在实际操作条件下的表现符合预期。
    - 散热管理:考虑散热路径和方法,如增加 PCB 走线宽度,以保证电感正常运行。
    - 环境适应性:根据具体应用场景选择合适的型号,确保工作温度范围符合实际要求。

    兼容性和支持


    - 兼容性:该系列产品可以与其他标准电子元件良好配合,适配于现有的电路板布局。
    - 技术支持:脉冲电子公司提供全面的技术支持和服务,包括产品选型、应用指导和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 优化 PCB 设计,增加散热面积 |
    | 电流稳定性差 | 检查连接质量和焊接质量 |
    | 输出电压波动大 | 检查电感参数是否符合设计要求 |
    | 饱和电流不足 | 选择更高额定电流的型号 |

    总结和推荐


    PA4342.XXXNLT 和 PM4342.XXXNLT 系列高电流贴片功率电感凭借其高电流处理能力、低直流电阻和紧凑设计,在众多应用场合中表现出色。它们不仅适用于常规商业应用,还通过了 AEC-Q200 认证,适合汽车电子等对可靠性要求极高的应用。因此,我们强烈推荐这款产品给那些寻求高效能、高可靠性的电子工程师和设计师。

PA4342.103NLT参数

参数
容差 ±20%
直流电阻(DCR) 30mΩ
额定电流 7.5A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 12A
自谐振频率(SRF) -
长*宽*高 11.5mm*10.3mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
