PG0083.102NLT

产品分类: 功率电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz ±25% 7.2mΩ 17A 12A 1μH 标准安装,贴片安装 6.8mm*6.8mm*4.2mm
供应商型号: N-PG0083.102NLT
供应商: 云汉优选
标准整包数: 1000

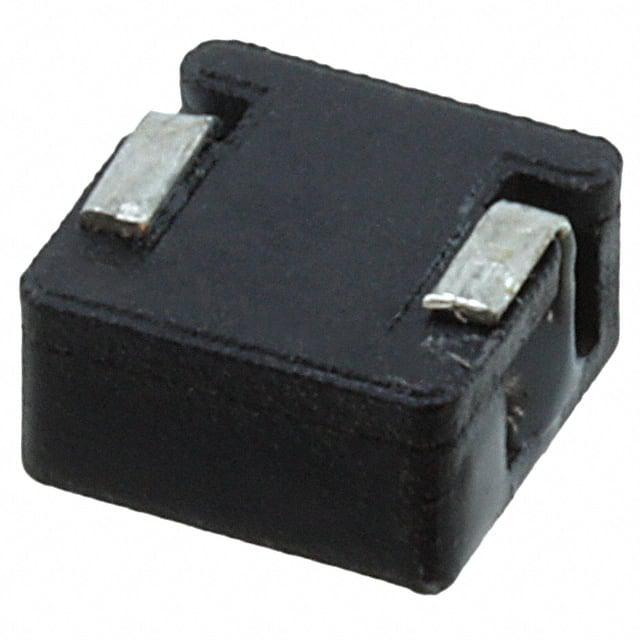

PULSE ELECTRONICS 功率电感 PG0083.102NLT

PG0083.102NLT概述


    产品简介


    本篇技术手册介绍了Pulse Electronics的PG0083系列表面贴装(SMT)功率电感器。这些电感器适用于多种应用场景,如开关电源、通信设备、消费电子产品等,能够有效地存储电能并提供稳定的电流输出。PG0083系列是高可靠性、高性能的功率电感器,广泛应用于现代电子系统中,满足各种需求。

    技术参数


    | 参数 | PG0083.401 | PG0083.601 | PG0083.102 | PG0083.182 | PG0083.232 | PG0083.332 | PG0083.472 |

    | 额定电流 (Irated) (A) | 17.5 | 15.0 | 12.0 | 8.0 | 7.0 | 5.5 | 4.5 |
    | 饱和电流 (Isat) (A) | 17.5 | 15.0 | 12.0 | 8.0 | 7.0 | 5.5 | 4.5 |
    | 加热电流 (IDC) (A) | 27 | 21 | 17 | 13 | 11.5 | 9.5 | 8 |
    | 温度范围 (°C) | -40 to +95 | -40 to +95 | -40 to +95 | -40 to +95 | -40 to +95 | -40 to +95 | -40 to +95 |
    其他参数:
    - 高度:最大4.2 mm
    - 封装尺寸:6.8 mm x 6.8 mm 最大
    - 压降(DCR):3.0 mΩ到36.6 mΩ不等
    - 电感值(典型值):0.32 μH到3.76 μH

    产品特点和优势


    PG0083系列功率电感器具有以下特点和优势:
    1. 高效能: PG0083系列采用高品质材料,确保高效的能量转换,减少损耗。
    2. 宽温度范围: 工作温度范围为-40°C到+95°C,能够在极端环境下保持稳定性能。
    3. 高电流承载能力: PG0083系列的最大额定电流高达17.5A,适合需要高电流的应用。
    4. 小体积设计: 小巧的设计使其适用于紧凑的电路板布局。
    5. 可靠性强: 良好的封装质量和高性能材料保证了长期使用的可靠性。

    应用案例和使用建议


    PG0083系列功率电感器在多种应用中表现出色。例如,在开关电源中,它们可以有效过滤纹波电流,提高系统的稳定性;在通信设备中,它们能够提供稳定且可靠的电流,确保设备正常运行。
    使用建议:
    - 在安装过程中,确保焊点清洁,避免虚焊。
    - 确保电路板布局合理,避免过长的布线以减少寄生电感的影响。
    - 为达到最佳性能,建议在实际系统环境中进行测试,特别是在满负载条件下。

    兼容性和支持


    PG0083系列电感器与市场上主流的电子设备兼容良好。Pulse Electronics提供了全面的技术支持和服务,包括产品选型、安装指导和技术咨询,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问: 电感器在什么情况下会出现饱和现象?
    - 答: 当电流超过饱和电流(Isat)时,电感器的电感值会显著下降。因此,设计电路时需考虑这一参数。
    2. 问: 如何确定电感器的加热电流?
    - 答: 加热电流(IDC)是指能使电感器温度升高约40°C的直流电流。可以通过实际测试获得这一数值。
    3. 问: 如何处理电感器的核心损耗问题?
    - 答: 通过选择合适的电感器型号和合理的电路设计,可以有效降低核心损耗。公式:Core Loss = K1 (f)1.035 (K2∆I)2.263 可以用于估算。

    总结和推荐


    PG0083系列功率电感器凭借其卓越的性能、宽泛的工作温度范围以及高电流承载能力,成为众多应用的理想选择。其小巧的体积和高可靠性使其在市场上具有很强的竞争优势。强烈推荐给需要高效能、高可靠性的应用场合。

PG0083.102NLT参数

参数
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 17A
自谐振频率(SRF) -
容差 ±25%
直流电阻(DCR) 7.2mΩ
额定电流 12A
长*宽*高 6.8mm*6.8mm*4.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装,卷带包装

PG0083.102NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PG0083.102NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 功率电感 PULSE ELECTRONICS PG0083.102NLT PG0083.102NLT数据手册

PG0083.102NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
