PE-53819NL

产品分类: 插件电感
厂牌: PULSE ELECTRONICS
产品描述: 540mA 173μH 600mΩ ±20% 垂直安装,通孔安装 12.57mm*12.57mm*9.52mm
供应商型号: N-PE-53819NL
供应商: 云汉优选
标准整包数: 1

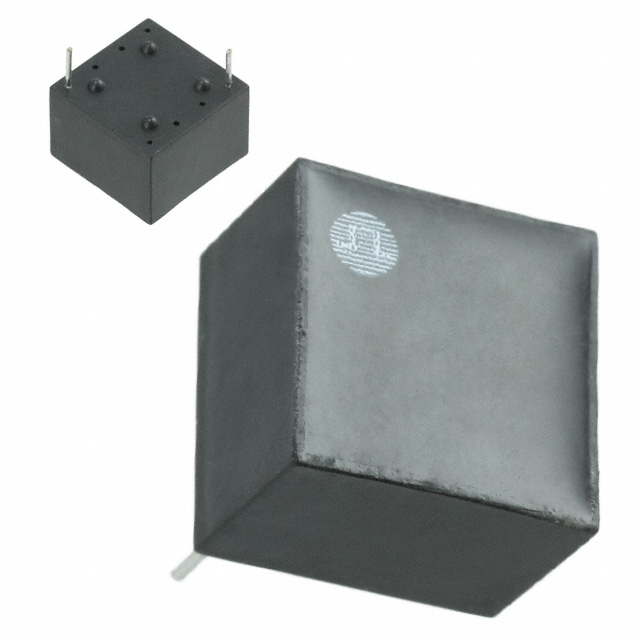

PULSE ELECTRONICS 插件电感 PE-53819NL

PE-53819NL概述

    SPM200747 (08/20) SMT Power Inductor 技术手册

    产品简介


    SPM200747 (08/20) 是一款专为美国国家半导体公司的 150kHz 简单开关器(Simple Switcher™)设计的铁氧体电感器。这款表面贴装型功率电感器由脉冲电子(Pulse Electronics)制造,适用于各种电源转换应用。产品分为通孔和表面贴装两种版本,并且通过了 UL 94V-0 的阻燃性测试,确保其在各种环境下的安全可靠性。

    技术参数


    以下是 SPM200747 (08/20) 在 25°C 条件下的电气参数:
    | 脉冲通孔部分号 | 脉冲表面贴装部分号 | 国家半导体部分号 | 匝数比 | 额定直流电阻 (Ω) | 封装标称电感 (µH) | 额定电流 (ADC) | 最大 ETOP (V-µSec) | 引线直径 (mm) |
    |
    | PE-53801NL | PE-53801SNL | LM259X-L1 | 259 | 0.13 | 23.1 | 3.4 | LP-25 | - |
    | PE-53802NL | PE-53802SNL | LM259X-L2 | 178 | 0.16 | 16.5 | 2.8 | LP-25 | - |
    | PE-53803NL | PE-53803SNL | LM259X-L3 | 118 | 0.2 | 13.2 | 1.8 | LP-25 | - |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    注释:
    1. 电感值可能在±20%范围内波动。
    2. ETOP 基准频率为 150kHz,除非另有说明。
    3. ETOP 基准频率为 100kHz。
    4. SIMPLE SWITCHER™ 是美国国家半导体公司的商标。

    产品特点和优势


    1. 兼容性:这款电感器专门设计用于美国国家半导体的简单开关器,可以无缝集成到现有系统中。
    2. 安全性:符合 UL 94V-0 的阻燃标准,可以在高温和高湿度环境中稳定运行。
    3. 可靠性:表面贴装和通孔版本均可选,适应不同电路板的设计需求。
    4. 高效能:电感值范围广,从几微亨到数百微亨,满足不同应用的需求。

    应用案例和使用建议


    这款电感器广泛应用于直流-直流转换器、稳压电源和逆变器等领域。例如,在直流-直流转换器中,它可以有效抑制纹波,提高输出电压的稳定性。对于高频应用,如通信设备和医疗仪器,选择高频率额定值的产品(如 PE-53830NL 和 PE-53935NL)是最佳选择。
    使用建议:
    1. 根据实际应用需求选择合适的电感值。
    2. 确保电路板上的温度不超过制造商规定的最大温度范围。
    3. 针对高频率应用,考虑使用具有更高 ETOP 额定值的产品以避免热损耗。

    兼容性和支持


    1. 兼容性:本产品与美国国家半导体的 Simple Switcher™ 系列产品完全兼容。
    2. 支持:脉冲电子公司提供标准的 RoHS 合规版本(带“NL”后缀)。如果需要非 RoHS 版本,请联系供应商确认。
    3. 技术支持:如果您需要进一步的技术支持或特殊版本的产品,请直接联系脉冲电子公司。

    常见问题与解决方案


    1. 问题:如何确定电感器的正确安装位置?
    解答:电感器应安装在靠近电源输入端的位置,以最大限度减少电磁干扰。

    2. 问题:电感器工作时发热严重怎么办?
    解答:检查电路设计,确保电流不超过额定值,并确保良好的散热条件。

    总结和推荐


    SPM200747 (08/20) 是一款性能优异的表面贴装功率电感器,特别适合于高可靠性要求的应用场合。它具备广泛的电感值选择,能够适应各种不同的电源转换需求。总体来说,我们强烈推荐此款产品用于高频率和高可靠性要求的应用场景。

PE-53819NL参数

参数
额定电流 540mA
Q值 -
测试频率 -
电感值 173μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 600mΩ
长*宽*高 12.57mm*12.57mm*9.52mm
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

PE-53819NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53819NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 插件电感 PULSE ELECTRONICS PE-53819NL PE-53819NL数据手册

PE-53819NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
73+ $ 1.537 ¥ 13.0645
250+ $ 1.2978 ¥ 11.0313
450+ $ 1.2138 ¥ 10.3173
950+ $ 1.1526 ¥ 9.7971
1160+ $ 1.1322 ¥ 9.6237
库存: 284
起订量: 73 增量: 1
交货地:
最小起订量为:73
合计: ¥ 953.7
直接购买
加入购物车
