PA4342.222ANLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 16A 13A 2.2μH 6.7mΩ ±20% 标准安装,贴片安装 11mm*10mm*4mm
供应商型号: SXE-PA4342.222ANLT
供应商: 海外现货
标准整包数: 1

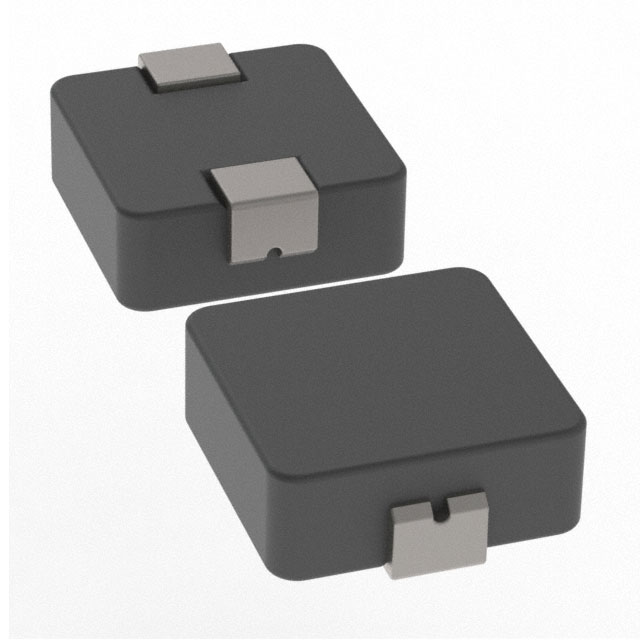

PULSE ELECTRONICS 贴片电感 PA4342.222ANLT

PA4342.222ANLT概述

    # SMT Power Inductor - PA4342.XXXANLT Series

    产品简介


    PulseElectronics推出的PA4342.XXXANLT系列是一款高性能表面贴装(SMT)电感器,专为高电流应用设计。该系列产品采用紧凑型封装,具备屏蔽结构,适用于多种电子设备。主要用于电源管理和储能等应用场景,如开关电源、电池管理、工业自动化等领域。

    技术参数


    - 产品类型: 表面贴装(SMT)电感器
    - 主要功能: 高电流、低直流电阻(DCR)和高效能
    - 电气特性:
    - 电感范围: 0.15μH 至 100μH
    - 饱和电流: 最大可达 38.0A(具体数值取决于型号)
    - 额定电流: 用于使组件温度升高约40°C的直流电流(具体数值取决于型号)
    - 直流电阻: 0.5mΩ 至 27mΩ(具体数值取决于型号)
    - 自谐振频率(SRF): 190MHz 至 3.0MHz(具体数值取决于型号)
    - 隔离电压: 200Vdc
    - 工作环境: 操作温度范围为-55°C 至 +155°C
    - 尺寸: 封装高度最大4.0mm,引脚间距11.3mm x 10.3mm

    产品特点和优势


    PA4342.XXXANLT系列电感器具有以下显著优势:
    - 屏蔽结构:有效减少电磁干扰和辐射。
    - 紧凑设计:有助于节省PCB空间,提高系统集成度。
    - 高电流能力:最大电流可达38.0A,适用于大功率应用。
    - 低直流电阻:降低功耗,提高效率。
    - 高效率:优秀的磁芯材料和结构设计减少了损耗。
    - 低噪音:最小化了声音噪声和漏磁通。

    应用案例和使用建议


    应用场景
    - 电源管理: 在高频开关电源中作为储能元件,用于输出滤波。
    - 储能系统: 在不间断电源(UPS)和备用电源系统中提供稳定的电力支持。
    - 工业自动化: 在电机驱动和其他工业控制系统中提供可靠的电感支撑。
    使用建议
    - 热管理: 考虑到电流通过时可能产生的温升,建议在电路设计时确保良好的散热条件,以维持正常工作温度。
    - 布局建议: 针对具体型号,提供标准的焊盘布局图,以便实现最佳电气性能和机械稳定性。
    - 测试验证: 在系统级测试,以确认产品在实际运行环境下的温度变化,确保可靠性和寿命。

    兼容性和支持


    PA4342.XXXANLT系列电感器可与多种标准SMT设备兼容,包括自动贴片机和回流焊接设备。产品通过严格的机械检测,但可能不完全符合PPAP标准。客户可以从Pulse Electronics直接获取样品和批量订单的支持,同时公司也提供全面的技术文档和技术支持服务。

    常见问题与解决方案


    问题1:产品在实际应用中发热严重
    解决方案:
    - 确保PCB布局合理,留有足够的散热面积。
    - 考虑增加外部散热措施,如增加散热片或风扇。
    问题2:产品安装后出现接触不良
    解决方案:
    - 确认焊点质量良好,无虚焊或短路现象。
    - 检查焊盘尺寸和焊膏涂抹是否符合建议要求。
    问题3:产品无法达到预期电流
    解决方案:
    - 检查负载条件是否满足要求。
    - 确认电源电压稳定,没有瞬态波动影响。

    总结和推荐


    PA4342.XXXANLT系列电感器以其紧凑的设计、卓越的性能和高可靠性,成为电源管理和储能应用的理想选择。特别是对于需要高电流密度和低功耗的应用,这一系列电感器表现出色。建议在需要高可靠性和高效能的应用中选用本产品。如果您正在寻找一个能在苛刻条件下保持稳定工作的高性能电感器,PA4342.XXXANLT系列是一个值得考虑的选择。

PA4342.222ANLT参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 16A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 6.7mΩ
额定电流 13A
长*宽*高 11mm*10mm*4mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4342.222ANLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4342.222ANLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4342.222ANLT PA4342.222ANLT数据手册

PA4342.222ANLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.1934
10+ ¥ 5.9457
100+ ¥ 5.8466
500+ ¥ 5.7475
1000+ ¥ 5.5493
2000+ ¥ 4.9547
库存: 667
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.19
直接购买
加入购物车
