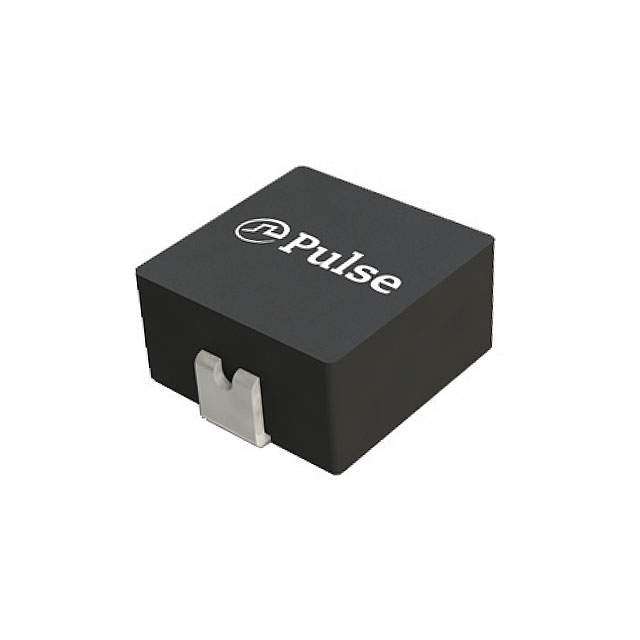

PA4340.183NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 2.3A 2A 18μH 230mΩ ±20% 2220 标准安装,贴片安装 6mm*5.4mm*3mm
供应商型号: 2906344
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PA4340.183NLT

PA4340.183NLT概述

    SMT Power Inductors: Molded Power Inductor PA4340.XXXNLT AND PM4340.XXXNLT Series

    1. 产品简介


    SMT(Surface Mount Technology)功率电感器是电子设备中常见的关键组件,用于储存和过滤电流。本系列的Molded Power Inductor,型号为PA4340.XXXNLT 和 PM4340.XXXNLT,是专门设计用于高密度电路板的表面贴装型功率电感器。这些电感器广泛应用于通信设备、服务器、消费电子产品、汽车电子等领域。

    2. 技术参数


    - 尺寸: 最大高度为3.0毫米,脚印尺寸为6.0毫米×5.4毫米。
    - 电感范围: 0.10μH 至 33μH。
    - 额定电流: 最高达23安培。
    - 饱和电流: 不同型号有所不同,但都经过严格测试以确保可靠性和性能。
    - 温度范围: 工作温度范围为-55°C至+125°C。
    - 电气特性:
    - 额定电流 (Rated Current)
    - 直流电阻 (DC Resistance)
    - 电感量公差 (Inductance Tolerance)
    具体技术参数如下表所示:
    | 型号 | Inductance (μH) | Rated Current (A) | DC Resistance (mΩ) | Saturation Current (A) | K Factor |
    |
    | PA4340.101NLT | 0.10 | 23 | 2.5 | 27 | 707.4 |
    | PA4340.151NLT | 0.15 | 18 | 2.3 | 30 | 754.5 |
    | PA4340.201NLT | 0.20 | 16 | 2.6 | 25 | 424.4 |
    | PA4340.221NLT | 0.22 | 15.5 | 3.7 | 21 | 842.1 |
    | PA4340.331NLT | 0.33 | 14 | 4.3 | 18 | 618.7 |

    3. 产品特点和优势


    - 屏蔽结构和紧凑设计: 这些电感器采用屏蔽结构和紧凑设计,有效减少电磁干扰。
    - 高性能特性: 高电流承载能力、低直流电阻和高效率,适用于多种高要求的应用场景。
    - 优良的电气特性: 具有出色的磁性特性,如最小化声学噪声和泄漏磁场。
    - 强隔离能力: 提供高达200Vdc的终端和芯体之间的隔离电压,确保安全性。
    - 环境适应性强: 能够在广泛的温度范围内正常工作,从-55°C到+125°C,确保在各种环境条件下的稳定运行。

    4. 应用案例和使用建议


    这些电感器广泛应用于通信设备、服务器、消费电子产品、汽车电子等众多领域。例如,在通信基站中,它们用于滤波和储能,保证系统信号的质量和稳定性。在汽车电子中,这些电感器则用于车载电源管理和电池充电控制。
    使用建议:
    - 确保在安装过程中遵守正确的焊接工艺,避免过度加热导致电感器损坏。
    - 在高电流应用场合下,合理规划电路布局,尽量减少PCB走线长度,以降低寄生电感和电阻的影响。
    - 考虑散热设计,确保电感器的工作温度不超过其最大允许值。

    5. 兼容性和支持


    这些电感器具备良好的兼容性,可直接替换市场上常见的同类产品。同时,制造商提供详尽的技术文档和支持服务,帮助客户进行设计和应用开发。对于有更高可靠性和认证要求的汽车电子应用,PM系列提供了符合IATF16949标准的版本。

    6. 常见问题与解决方案


    - Q: 如何判断电感器是否达到饱和状态?
    A: 通过测量电感器的实际电流和观察其输出电压波形来判断。当输出电压波形失真明显时,表明电感器可能已经饱和。
    - Q: 电感器在高温环境下是否会失效?
    A: 电感器具有一定的温度耐受能力,但在极端高温环境下可能会性能下降。建议在设计阶段充分考虑散热措施,确保工作温度不超过制造商规定的最大值。

    7. 总结和推荐


    这些Molded Power Inductors展现了卓越的性能和可靠性,能够满足各种应用场景的需求。无论是通信、消费电子还是汽车电子领域,都能找到合适的型号以匹配不同的需求。因此,强烈推荐这些产品作为电源管理和信号处理的理想选择。

PA4340.183NLT参数

参数
测试频率 100KHz
电感值 18μH
饱和电流(LSAT) 2.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 230mΩ
额定电流 2A
Q值 -
长*宽*高 6mm*5.4mm*3mm
通用封装 2220
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4340.183NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4340.183NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4340.183NLT PA4340.183NLT数据手册

PA4340.183NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.9193
10+ ¥ 3.7267
100+ ¥ 3.3392
500+ ¥ 3.2795
1000+ ¥ 3.2795
2000+ ¥ 3.2199
4000+ ¥ 3.2199
库存: 1733
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.26
直接购买
加入购物车
