P0762.333NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 1.4A 1.1A 33μH 300mΩ ±20% 贴片安装 12.95mm*9.4mm*3mm
供应商型号: N-P0762.333NLT
供应商: 云汉优选
标准整包数: 1000

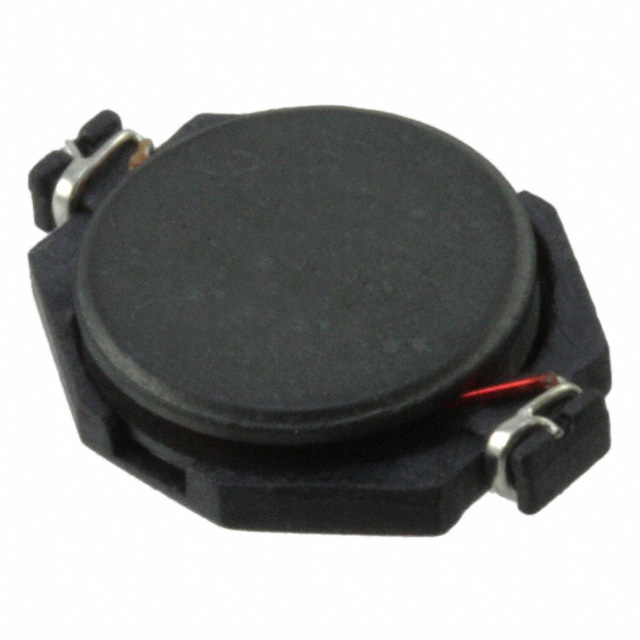

PULSE ELECTRONICS 贴片电感 P0762.333NLT

P0762.333NLT概述

    P0762NL系列无屏蔽鼓芯SMT功率电感产品技术手册

    1. 产品简介


    P0762NL系列是脉冲电子公司推出的无屏蔽鼓芯表面贴装(SMT)功率电感。这类电感器适用于多种应用领域,如电源管理、汽车电子、通信设备及消费电子产品。它们具有高度紧凑的设计,能够提供稳定的电流和电感值,满足现代电子设备对小型化、高性能的要求。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 高度 | ≤3.0mm |
    | 足印尺寸 | ≤13.0mm x 9.4mm |
    | 额定电流 | 最大2.0A |
    | 电感范围 | 10μH到1000μH |
    | 工作温度 | -40°C 到 +130°C |
    | 阻抗 (最大) | 110mΩ到8400mΩ |
    | 饱和电流 | 0.05A到2.4A |
    | 温升电流 | 0.05A到2.0A |

    3. 产品特点和优势


    - 高电感精度:±20%的精确度保证了在不同应用中的稳定性能。
    - 小体积:高度仅为3.0mm,适合紧凑空间设计。
    - 广泛的应用温度范围:从-40°C到+130°C的工作温度范围,适用于各种严苛环境。
    - 高饱和电流:最高达到2.4A,适用于需要大电流应用的场合。

    4. 应用案例和使用建议


    - 电源管理:用于电池充电器和直流-直流转换器中,可确保稳定输出电流。
    - 通信设备:适配于手机、路由器和其他无线通信设备中,提高电源效率。
    - 汽车电子:符合严苛的环境要求,可用于车载娱乐系统和车身控制模块。
    使用建议:
    - 在安装时注意保持电感周围良好的散热环境,避免因过热导致性能下降。
    - 选择合适的电感型号时,要考虑具体应用的电流需求和环境温度。

    5. 兼容性和支持


    P0762NL系列电感具有广泛的兼容性,可以方便地集成到现有的电子设计中。此外,脉冲电子公司提供标准的EIA481包装,也可以根据客户需求进行定制。对于RoHS合规性的疑问,可以通过联系销售团队获取详细信息。

    6. 常见问题与解决方案


    - 问题:安装后发现电感温度过高。
    - 解决方案:检查电感周围是否有足够的散热措施,必要时增加散热片。
    - 问题:电流输出不稳定。
    - 解决方案:确认所选电感型号的额定电流是否满足应用需求,重新评估系统设计。

    7. 总结和推荐


    P0762NL系列无屏蔽鼓芯SMT功率电感凭借其紧凑设计、高可靠性及宽广的应用温度范围,在多个领域表现出色。特别适用于电源管理和汽车电子领域,其优秀的性能和高性价比使其成为市场上极具竞争力的产品。强烈推荐在各类电子设备中选用这款电感器,以提升整体系统的稳定性和效率。

P0762.333NLT参数

参数
直流电阻(DCR) 300mΩ
额定电流 1.1A
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 1.4A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 12.95mm*9.4mm*3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P0762.333NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

P0762.333NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS P0762.333NLT P0762.333NLT数据手册

P0762.333NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
