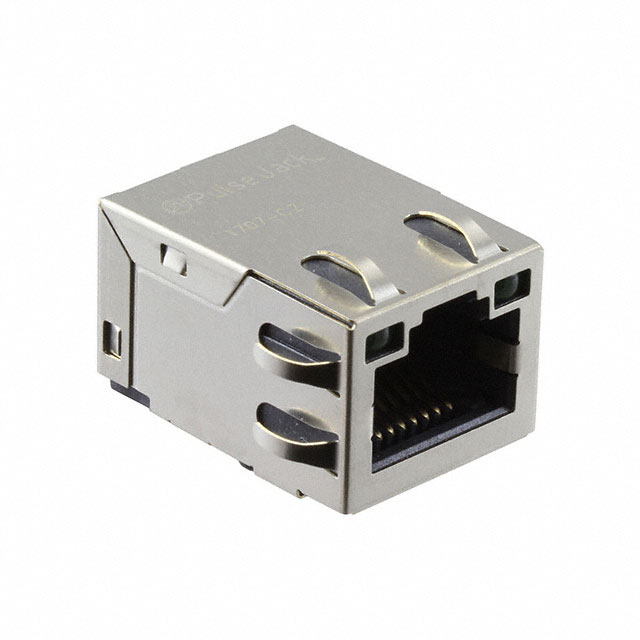

JXD6-0001NLT

产品分类: 模块化连接器 - 插孔
厂牌: PULSE ELECTRONICS
产品描述: RJ45 90度,向上 1 贴片安装
供应商型号: 4416486
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 插孔 JXD6-0001NLT

JXD6-0001NLT概述

    # 产品简介:100Base-TX PulseJackTM集成表面贴装连接器
    100Base-TX PulseJackTM是一款专为工业和户外应用设计的高性能集成表面贴装连接器(SMD)。它具有坚固耐用的设计,完全符合IEEE802.3.u标准,支持100Base-TX以太网通信。该系列产品包括多种配置,如带有EMI手指和无EMI手指版本,以满足不同的应用场景需求。PulseJackTM连接器广泛应用于工业自动化、网络通信、安防监控等领域。

    技术参数


    | 参数名称 | 值 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 插入损耗(最大值) | -1.2 dB |
    | 回波损耗(最小值) | -16 dB |
    | 串扰损耗(典型值) | -12 dB |
    | 共模抑制比(典型值) | -40 dB |
    | 接触电阻 | ≤50 mΩ |
    | 绝缘电阻 | ≥1000 MΩ |
    | 电感值 | 350 µH @ 8 mA |
    | 接触镀层 | 6 微英寸金镀层 |
    | 支持的传输速率 | 100 Mbps |

    产品特点和优势


    1. 坚固耐用:采用防锁死设计,适用于恶劣的工作环境。
    2. 兼容性强:与市场上主流的PHY芯片兼容,确保良好的互操作性。
    3. 环保合规:完全符合RoHS和无铅要求,绿色环保。
    4. 高可靠性:提供2250VDC的绝缘耐压能力,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于工厂车间的高速数据传输网络。
    - 视频监控系统:支持高清视频流的实时传输。
    - 智能交通系统:提供稳定的网络连接以支持车辆通信。
    使用建议
    - 在安装时确保连接器的方向正确,避免反接导致损坏。
    - 定期检查连接器的状态,防止因灰尘积累影响性能。
    - 根据具体应用选择合适的配置版本,例如带EMI手指或不带EMI手指。

    兼容性和支持


    该产品与其他标准的网络设备兼容,无需额外适配即可直接使用。厂商提供全面的技术支持和服务保障,包括在线文档、技术支持热线以及现场培训等服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查接线是否松动或接触不良 |
    | 设备无法识别 | 确认连接器配置与设备匹配 |
    | 数据传输速度下降 | 清洁连接器端口并重新插拔 |

    总结和推荐


    综上所述,100Base-TX PulseJackTM集成表面贴装连接器凭借其卓越的性能、广泛的适用性和可靠的稳定性,在工业和户外环境中表现出色。对于需要高性能、高可靠性的应用场景,这款连接器是一个理想的选择。因此,我们强烈推荐使用此产品。

JXD6-0001NLT参数

参数
防护等级 -
朝向 90度,向上
端口数 1
针脚数 -
类型 RJ45
安装方式 贴片安装
零件状态 停产
包装方式 托盘

JXD6-0001NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JXD6-0001NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 插孔 PULSE ELECTRONICS JXD6-0001NLT JXD6-0001NLT数据手册

JXD6-0001NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
