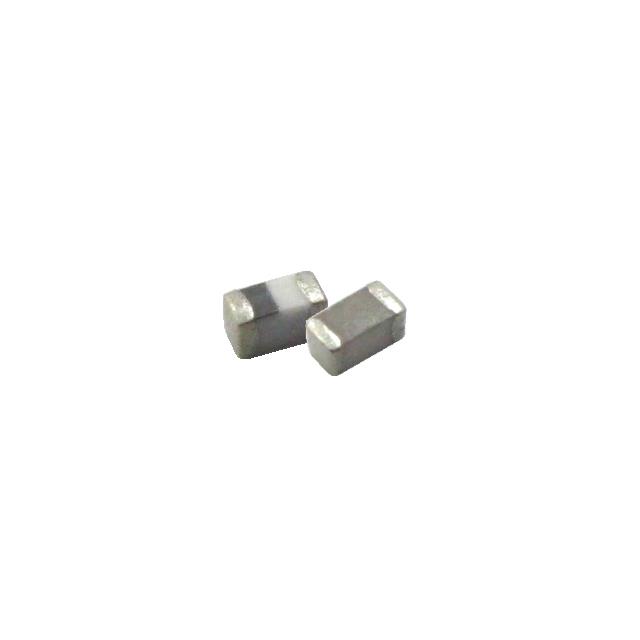

BSCH0010050510NJCP

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100MHz 3.9GHz 300mA 8@100MHz 10nH 260mΩ ±5% 0402 贴片安装 1mm*500μm*600μm
供应商型号: 3773641
供应商: 海外现货
标准整包数: 10
PULSE ELECTRONICS 贴片电感 BSCH0010050510NJCP

BSCH0010050510NJCP概述

    # SMD Ceramic Multilayer Chip Inductors - BSCH Series

    产品简介


    BSCH系列是采用多层技术制造的陶瓷贴片电感器,以其出色的品质因数(Q值)和自谐振频率(SRF)特性而著称。这些特性使得该系列产品非常适合于高频应用。本系列电感器符合RoHS标准,具有小尺寸的特点(如1005/1608封装),适合用于小型便携式设备中。其支持的工作频率范围高达6GHz,额定电感值从1.0nH到470nH,广泛应用于射频(RF)和无线通信领域。
    应用领域:
    - 射频共振电路及阻抗匹配电路。
    - 射频和无线通信设备。
    - IT设备、计算机、电信、雷达检测器、汽车电子、手机、传呼机、PDA、无钥匙进入系统等。

    技术参数


    以下是BSCH系列的主要技术规格:
    | 参数名称 | 描述 |

    | 电感值 | 额定电感值范围为1.0nH至470nH。 |
    | 容差 | ±0.3nH(S级)、±5%(J级)、±10%(K级)。 |
    | 测试频率 | 8MHz。 |
    | 品质因数(Q) | 最低值为10000。 |
    | 自谐振频率(SRF) | 最高可达10000MHz。 |
    | 直流电阻(RDC) | 最大值为1.9Ω。 |
    | 额定电流 | 最大值为470mA。 |
    工作温度范围:-55°C至125°C(包括自热效应)。

    产品特点和优势


    - 优异的性能:BSCH系列电感器提供极高的Q值和SRF特性,保证了其在高频应用中的卓越表现。
    - 紧凑设计:1005/1608的小型封装使其成为空间受限环境的理想选择。
    - 广泛适用性:支持高达6GHz的工作频率,覆盖多种高频应用场景。
    - 环保合规:所有产品均符合RoHS标准,确保安全可靠。

    应用案例和使用建议


    典型应用场景:
    1. 射频通信模块:在无线通信设备中作为阻抗匹配组件,提高信号传输效率。
    2. 滤波电路:用于构建LC滤波器,有效减少噪声干扰。
    3. 雷达系统:作为关键元件参与信号处理过程,提升系统灵敏度。
    使用建议:
    - 确保正确连接电路板上的引脚方向,避免错误安装导致性能下降。
    - 在高功率条件下运行时需注意散热问题,以防止过热损坏。
    - 定期检查电感器状态,及时更换老化部件以维持系统稳定性。

    兼容性和支持


    BSCH系列电感器与主流的表面贴装技术完全兼容,并且可以轻松集成到现有的电子设计方案当中。厂商提供全面的技术支持服务,包括但不限于样品请求、定制化开发以及售后维护等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后出现异常噪音 | 检查是否有静电放电现象;必要时加装保护电路。 |
    | 测量结果显示电感值偏离预期 | 校准测量仪器;确认是否超出允许偏差范围。 |
    | 温度过高 | 改善散热措施;增加风扇或其他冷却装置。 |

    总结和推荐


    综上所述,BSCH系列SMD陶瓷多层芯片电感器凭借其高性能、紧凑设计以及广泛的适用性,在众多高科技领域展现了强大的竞争力。对于需要高精度、高频响应的应用场合而言,这是一个值得信赖的选择。因此,我们强烈推荐这一系列产品给那些寻求高效能解决方案的专业工程师和技术人员。如果您正在寻找一款能够满足苛刻要求并且性价比高的电感器,那么BSCH系列将是您的不二之选!

BSCH0010050510NJCP参数

参数
电感值 10nH
饱和电流(LSAT) -
自谐振频率(SRF) 3.9GHz
容差 ±5%
直流电阻(DCR) 260mΩ
额定电流 300mA
Q值 8@100MHz
测试频率 100MHz
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

BSCH0010050510NJCP厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

BSCH0010050510NJCP数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS BSCH0010050510NJCP BSCH0010050510NJCP数据手册

BSCH0010050510NJCP封装设计

查看详情并下载
Symbol
Footprint
3D Model
