110-87-432-41-001101

产品分类: 用于IC/晶体管的插座
厂牌: PRECI-DIP

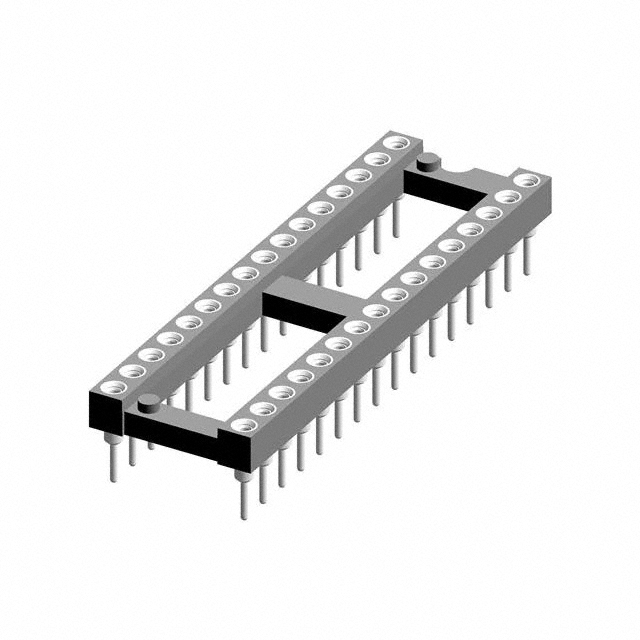

产品描述: Preci-Dip DIP32插座 DIL插座, 2.54mm节距, 10.16mm排宽, 通孔安装
供应商型号: 7022757
供应商: 海外现货
标准整包数: 5
PRECI-DIP 用于IC/晶体管的插座 110-87-432-41-001101

110-87-432-41-001101概述


    产品简介


    DIL(Dual In-line)插座系列,如110系列,是用于插装双列直插式封装(DIP)集成电路(IC)的重要组件。这些插座广泛应用于各种电子产品中,例如计算机主板、工业控制设备、消费电子设备等。本系列产品具有易于安装和拆卸的特点,同时确保了稳定的电气连接,提高了电路设计的灵活性和可靠性。

    技术参数


    - 材料:绝缘体为黑玻璃填充聚酯(PCT-GF30-FR),防火等级UL 94V-O。
    - 外壳:黄铜(CuZn36Pb3,C36000)。
    - 触点夹(4指型):铍铜(C17200)。
    - 接受的引脚直径范围:0.40至0.56毫米。
    - 插入力:约2牛顿。
    - 拔出力:约1牛顿(标准钢探针直径0.43毫米)。
    - 机械寿命:至少100个循环。
    - 额定电流:1安培。
    - 接触电阻:最大10毫欧。
    - 介电强度:最小1000伏(RMS)。
    - 工作温度范围:-55℃至+125℃。
    - 气候类别(IEC):55/125/21。
    - 最大工作电压:100VRMS/150VDC。

    产品特点和优势


    - 高可靠性和耐用性:采用高质量材料和先进的制造工艺,确保长时间稳定运行。
    - 低接触电阻:最小接触电阻仅为10毫欧,确保信号传输的稳定性。
    - 易于安装和维护:插拔力适中,便于快速安装和更换。
    - 高温和湿度适应性强:能够在极端环境下正常工作,符合工业标准测试要求。

    应用案例和使用建议


    应用案例
    1. 计算机主板:DIL插座广泛应用于计算机主板上,以方便更换不同型号的CPU或其他集成电路。
    2. 工业控制系统:在自动化设备中,DIL插座可以方便地安装传感器或控制模块。
    使用建议
    - 注意环境条件:确保工作环境温度和湿度不超过产品规定的范围。
    - 正确选择孔径:根据所需安装的DIP芯片的引脚尺寸,选择合适的插座孔径。

    兼容性和支持


    - 兼容性:适用于多种DIP封装的集成电路,包括常见的7805稳压器和8051微控制器。
    - 技术支持:PreCiDip SA提供详尽的技术文档和支持服务,可以通过电话、邮件等方式联系。

    常见问题与解决方案


    1. 问题:插座接触不良。
    - 解决方案:检查插座和引脚是否清洁,重新安装并确保插紧。

    2. 问题:插拔力过大或过小。
    - 解决方案:检查是否选择了正确的插座型号,重新评估安装过程中的插拔力设置。

    总结和推荐


    PreCiDip的110系列DIL插座凭借其优异的性能、可靠性和广泛的适用性,在电子元器件市场上表现出色。适用于需要频繁更换或升级集成电路的应用场合。对于追求高性能和稳定性的工程师和设计师而言,这是一款值得信赖的选择。强烈推荐给那些需要在复杂环境中保持高可靠性连接的应用。

110-87-432-41-001101参数

参数
长*宽*高 40.6mm*12.6mm*12.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

110-87-432-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

110-87-432-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 用于IC/晶体管的插座 PRECI-DIP 110-87-432-41-001101 110-87-432-41-001101数据手册

110-87-432-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
